申請日2017.01.06

　　公開(公告)日2017.07.28

　　IPC分類號C02F9/14

　　摘要

　　為解決傳統的超濾和納濾處理滲濾液過程中容易污堵，需頻繁清洗的問題，本實用新型提出一種垃圾滲濾液的膜法處理裝置，包括依次連接的進液管、調節生化池、超濾供液泵、超濾膜元件、納濾供液泵、納濾膜元件、反滲透供液泵、反滲透膜元件，反滲透膜元件通過反滲透產水管路產水;其中，超濾膜元件和納濾膜元件至少有一件采用螺旋卷式結構，且進水隔網為瓦楞形結構。此外，超濾膜元件通過超濾濃水管路連接調節生化池，形成第一回流;反滲透膜元件通過反滲透濃水管路連接至納濾供液泵的輸入端，形成第二回流;納濾膜元件通過納濾濃水管路連接濃縮液池。通過此裝置能提供寬進水流道，通過高流速形成湍流，減少污堵，具有更強納污能力。

　　權利要求書

　　1.一種垃圾滲濾液的膜法處理裝置，其特征在于：包括依次連接的進液管、調節生化池、超濾供液泵、超濾膜元件、納濾供液泵、納濾膜元件、反滲透供液泵、反滲透膜元件，反滲透膜元件通過反滲透產水管路產水;其中，所述超濾膜元件和納濾膜元件至少有一件采用螺旋卷式結構且膜元件內的進水隔網為瓦楞形結構。

　　2.根據權利要求1所述的垃圾滲濾液的膜法處理裝置，其特征在于：所述進水隔網瓦楞形橫截面的波峰和波谷之間的高度為3mm，相鄰波峰之間的寬度為3mm。

　　3.根據權利要求1所述的垃圾滲濾液的膜法處理裝置，其特征在于：所述超濾膜元件切割分子量為30000～50000。

　　4.根據權利要求1所述的垃圾滲濾液的膜法處理裝置，其特征在于：所述納濾膜元件切割分子量為300～500。

　　5.根據權利要求1所述的垃圾滲濾液的膜法處理裝置，其特征在于：所述超濾膜元件通過超濾濃水管路連接調節生化池，形成第一回流。

　　6.根據權利要求1所述的垃圾滲濾液的膜法處理裝置，其特征在于：所述反滲透膜元件通過反滲透濃水管路連接至納濾供液泵的輸入端，形成第二回流。

　　7.根據權利要求1所述的垃圾滲濾液的膜法處理裝置，其特征在于：所述納濾膜元件通過納濾濃水管路連接濃縮液池。

　　說明書

　　一種垃圾滲濾液的膜法處理裝置

　　技術領域

　　本實用新型屬于污水處理領域，具體涉及一種垃圾滲濾液的膜法處理裝置。

　　背景技術

　　垃圾滲濾液是指來源于垃圾填埋場中垃圾本身含有的水分、進入填埋場的雨雪水及其他水分，扣除垃圾、覆土層的飽和持水量，并經歷垃圾層和覆土層而形成的一種高濃度的有機廢水;以及堆積的準備用于焚燒的垃圾滲漏出的水分。滲濾液是液體在填埋場重力流動的產物，在流動過程中有許多因素可能影響到滲濾液的性質，包括物理因素、化學因素以及生物因素等，所以滲濾液的性質在一個相當大的范圍內變動。垃圾滲濾液這種成分復雜的高濃度有機廢水，若不加處理而直接排入環境，會造成嚴重的環境污染。而垃圾滲濾液的處理一直是填埋場設計、運行和管理中非常棘手的問題。

　　垃圾滲濾液的處理方法包括物理化學法和生物法。物理化學法主要有活性炭吸附、化學沉淀、密度分離、化學氧化、化學還原、離子交換、膜滲析、氣提及濕式氧化法等多種方法。和生物處理相比，物化處理不受水質水量變動的影響，出水水質比較穩定，尤其是對BOD5/COD比值較低，難以生物處理的垃圾滲濾液，有較好的處理效果。但物化方法處理成本較高，不適于大水量垃圾滲濾液的處理。生物法分為好氧生物處理、厭氧生物處理以及二者的結合。當水質BOD5/COD比值變低，可生化性變差。生物法處理垃圾滲濾液對COD的去除率有限，當進水COD較高時，僅用生物法不能達到國家排放標準。

　　因此，傳統的單一物化或生物處理法已經不能滿足垃圾滲濾液處理出水要求，應用中開始選擇更為高效的膜分離技術。應用于滲濾液處理的膜分離技術主要有微濾、超濾、納濾、反滲透等，多數滲濾液處理采用兩種或兩種以上的膜組合工藝來確保出水水質達標。但，傳統的超濾和納濾處理滲濾液過程中容易污堵，需頻繁清洗。

　　發明內容

　　鑒于現有技術存在的上述問題，本實用新型旨在提供一種垃圾滲濾液的膜法處理裝置，減小在滲濾過程中容易造成超濾和納濾處理污堵的問題，以進一步提高垃圾滲濾液處理出水水質。

　　本實用新型的技術方案如下：

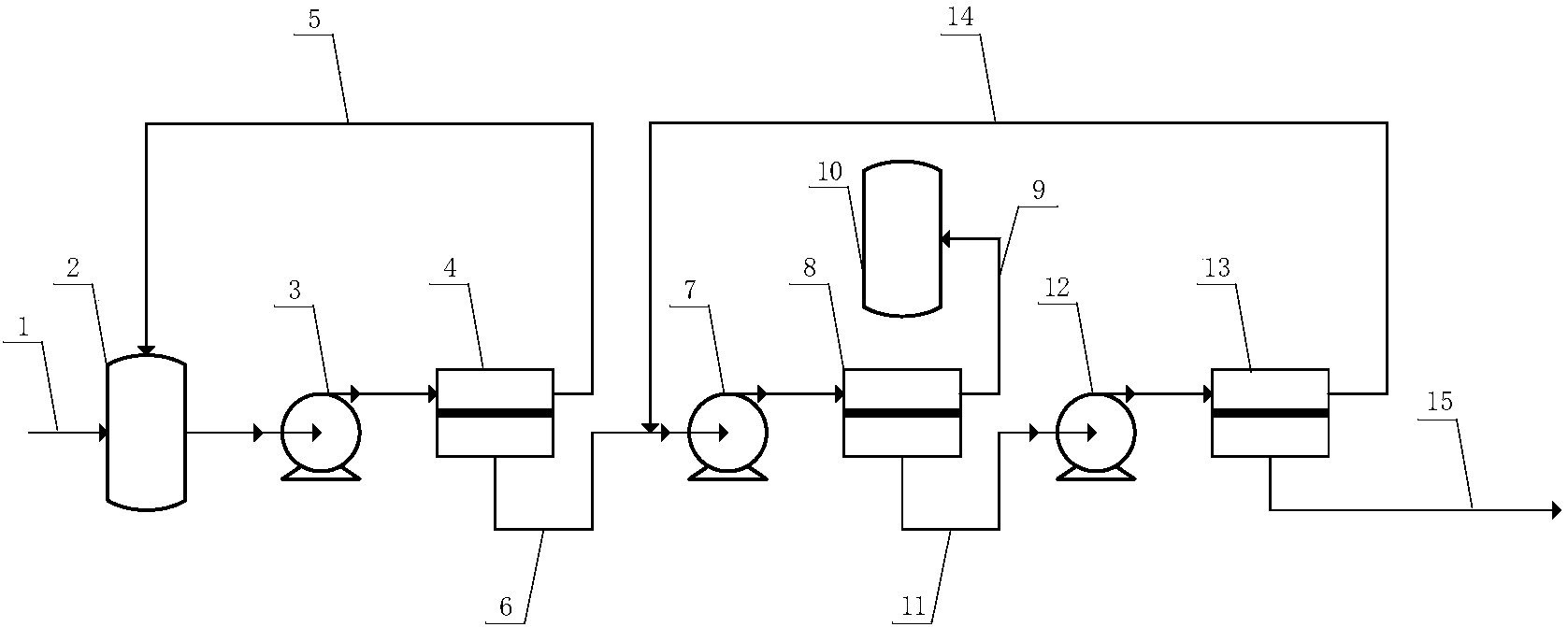

　　一種垃圾滲濾液的膜法處理裝置，包括依次連接的進液管、調節生化池、超濾供液泵、超濾膜元件、納濾供液泵、納濾膜元件、反滲透供液泵、反滲透膜元件，反滲透膜元件通過反滲透產水管路產水;其中，超濾膜元件和納濾膜元件至少有一件采用螺旋卷式結構且膜元件內的進水隔網為瓦楞形結構。

　　進一步的，進水隔網的橫截面為瓦楞形。

　　進一步的，進水隔網的瓦楞形橫截面的波峰和波谷高度為3mm，各波寬為3mm。

　　進一步的，超濾膜元件切割分子量為30000～50000。

　　進一步的，納濾膜元件切割分子量為300～500。

　　進一步的，超濾膜元件通過超濾濃水管路連接調節生化池，形成第一回流。

　　進一步的，反滲透膜元件通過反滲透濃水管路連接至納濾供液泵的輸入端，形成第二回流。

　　進一步的，納濾膜元件通過納濾濃水管路連接濃縮液池。

　　與現有技術相比，本實用新型所公開的垃圾滲濾液的膜法處理裝置具有以下有益效果：

　　(1)膜元件的進水隔網采用螺旋卷式結構，且進水隔網為瓦楞形結構，與傳統的網格型隔網相比，這種結構能提供寬進水流道，且沒有網格線阻隔，通過高流速形成湍流，從而減少污堵，且寬流道具有更強納污能力。

　　(2)通過調節生化池和超濾膜元件的串聯使用，超濾膜元件產水依次通過納濾膜元件和反滲透膜元件，可將垃圾滲濾液有效地處理至出水達標，處理出水水質穩定;處理工藝簡單，工作效率更高。

　　(3)超濾膜元件通過超濾濃水管路連接調節生化池形成的第一回流，以及反滲透膜元件通過反滲透濃水管路連接至納濾供液泵的輸入端形成的第二回流，均可滿足后端系統進水要求，且錯流運行可減少系統污。(4)濃縮液箱減量收集到的納濾膜元件的濃水，濃縮后比之前量小，運輸更方便;可用于農林業灌溉 或厭氧發酵，實現了廢物的再利用。

　　(5)該裝置結構簡單、占地小、使用能耗低。
