申請日2017.01.06

　　公開(公告)日2017.08.04

　　IPC分類號C02F9/02; C02F1/00; C02F1/28

　　摘要

　　本實用新型提供了一種污水雜物分離裝置，包括箱體、控制面板和觀察窗;所述箱體包括進料盤、分離腔和吸附腔;所述分離腔內設有下料通道、攪拌裝置、濾板、雜物管和刮除裝置;所述攪拌裝置包括驅動電機和旋轉軸;所述刮除裝置包括刮板、伸縮軸和氣缸，刮除裝置設有兩個，分別設置在分離腔左右兩端內壁;所述吸附腔設置在分離腔下端，吸附腔內設有吸附裝置和出水管;所述吸附裝置包括第一吸附層、過濾層、第二吸附層和第三吸附層;所述出水管設置在吸附腔右端，出水管上設有出水閥;所述控制面板設置在箱體外端壁，控制面板上設有控制按鈕;所述觀察窗設置在控制面板下端;本實用新型分離速度快，效率高;能夠刮除殘留;方便拆卸更換。

　　權利要求書

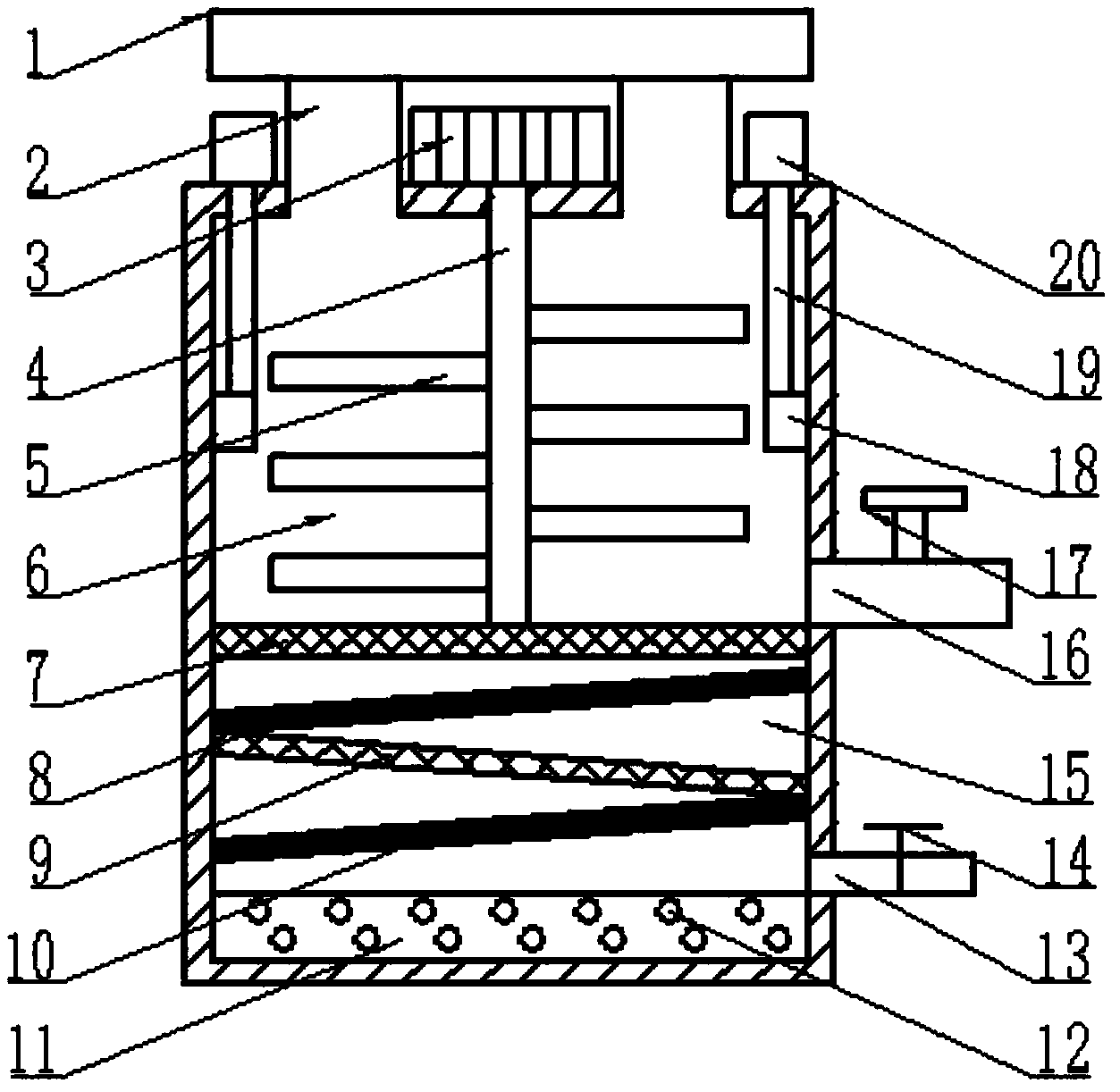

　　1.一種污水雜物分離裝置，包括箱體(21)、控制面板(22)和觀察窗(24);其特征在于，所述箱體(21)包括進料盤(1)、分離腔(6)和吸附腔(15);所述分離腔(6)內設有下料通道(2)、攪拌裝置、濾板(7)、雜物管(16)和刮除裝置;所述攪拌裝置包括驅動電機(3)和旋轉軸(4);所述驅動電機(3)設置在箱體上端，進料盤(1)下端，驅動電機(3)連接旋轉軸(4);所述旋轉軸(4)貫通箱體(21)上端，旋轉軸(4)上設有攪拌桿(5);所述刮除裝置包括刮板(18)、伸縮軸(19)和氣缸(20)，刮除裝置設有兩個，分別設置在分離腔(6)左右兩端內壁;所述刮板(18)緊貼分離腔(6)內壁，刮板(18)連接伸縮軸(19);所述伸縮軸(19)連接氣缸(20);所述吸附腔(15)設置在分離腔(6)下端，吸附腔(15)內設有吸附裝置和出水管(13);所述吸附裝置包括第一吸附層(8)、過濾層(9)、第二吸附層(10)和第三吸附層(11);所述過濾層(9)設置在第一第一吸附層(8)和第二吸附層(10)之間，左端高右端低;所述第三吸附層(11)設置在吸附腔(15)下端，第三吸附層(11)內填充有吸附顆粒(12);所述出水管(13)設置在吸附腔(15)右端，出水管(13)上設有出水閥(14);所述控制面板(22)設置在箱體(21)外端壁，控制面板(22)上設有控制按鈕(23);所述觀察窗(24)設置在控制面板(22)下端，觀察窗(24)上設有螺釘(25)。

　　2.根據權利要求1所述的污水雜物分離裝置，其特征在于，所述進料盤(1)設置在箱體(21)上端，進料盤(1)呈圓環狀。

　　3.根據權利要求1所述的污水雜物分離裝置，其特征在于，所述下料通道(2)設有兩個，下料通道(2)上端連接進料盤(1)，下端連接分離腔(6)。

　　4.根據權利要求1所述的污水雜物分離裝置，其特征在于，所述攪拌桿(5)設有若干個，間隔設置在旋轉軸(4)兩端。

　　5.根據權利要求1所述的污水雜物分離裝置，其特征在于，所述濾板(7)設置在分離腔(6)下端，濾板(7)呈網狀。

　　6.根據權利要求1所述的污水雜物分離裝置，其特征在于，所述第一吸附層(8)和第二吸附層(10)傾斜設置，由活性炭材料制成。

　　7.根據權利要求1所述的污水雜物分離裝置，其特征在于，所述雜物管(16)設置在分離腔(6)右端，高度高于濾板(7)的高度，雜物管(16)上設有閥門(17)。

　　說明書

　　一種污水雜物分離裝置

　　技術領域

　　本實用新型涉及一種污水分離機械，具體是一種污水雜物分離裝置。

　　背景技術

　　我們從幾千年的人類歷史發展中悟出了一個真理，水是生態系統中最為活躍的要素，是生物能否存在的重要標志;現在的工廠對水污染嚴重，水的除雜工作刻不容緩;現有的水雜分離裝置，分離不徹底，容易出現雜質殘留;分離速度慢，分離同時不能進行攪拌;不方便拆卸觀察。

　　實用新型內容

　　本實用新型的目的在于提供一種污水雜物分離裝置，以解決上述背景技術中提出的問題。

　　為解決上述技術問題，本實用新型提供了如下技術方案：

　　一種污水雜物分離裝置，包括箱體、控制面板和觀察窗;所述箱體包括進料盤、分離腔和吸附腔;所述分離腔內設有下料通道、攪拌裝置、濾板、雜物管和刮除裝置;所述攪拌裝置包括驅動電機和旋轉軸;所述驅動電機設置在箱體上端，進料盤下端，驅動電機連接旋轉軸;所述旋轉軸貫通箱體上端，旋轉軸上設有攪拌桿;所述刮除裝置包括刮板、伸縮軸和氣缸，刮除裝置設有兩個，分別設置在分離腔左右兩端內壁;所述刮板緊貼分離腔內壁，刮板連接伸縮軸;所述伸縮軸連接氣缸;所述吸附腔設置在分離腔下端，吸附腔內設有吸附裝置和出水管;所述吸附裝置包括第一吸附層、過濾層、第二吸附層和第三吸附層;所述過濾層設置在第一第一吸附層和第二吸附層之間，左端高右端低;所述第三吸附層設置在吸附腔下端，第三吸附層內填充有吸附顆粒;所述出水管設置在吸附腔右端，出水管上設有出水閥;所述控制面板設置在箱體外端壁，控制面板上設有控制按鈕;所述觀察窗設置在控制面板下端，觀察窗上設有螺釘。

　　作為本實用新型進一步的方案：所述進料盤設置在箱體上端，進料盤呈圓環狀。

　　作為本實用新型進一步的方案：所述下料通道設有兩個，下料通道上端連接進料盤，下端連接分離腔。

　　作為本實用新型進一步的方案：所述攪拌桿設有若干個，間隔設置在旋轉軸兩端。

　　作為本實用新型進一步的方案：所述濾板設置在分離腔下端，濾板呈網狀。

　　作為本實用新型進一步的方案：所述第一吸附層和第二吸附層傾斜設置，由活性炭材料制成。

　　作為本實用新型再進一步的方案：所述雜物管設置在分離腔右端，高度高于濾板的高度，雜物管上設有閥門。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型使用時，將污水通過進料盤倒入，污水通過下料通道進入到分離腔內，攪拌裝置通過攪拌桿對污水進行攪拌，分離速度快;污水通過濾板進入到吸附腔內，雜物被阻擋在濾板上，通過雜物管排出;刮除裝置將殘留在分離腔內壁的雜物刮除，避免殘留;污水進入到吸附腔內，吸附裝置對污水中的雜質進行吸附，經過多層吸附，保證吸附徹底干凈，吸附完成后水從出水管排出;觀察窗能夠通過螺釘拆除，能夠通過觀察窗更換吸附裝置和觀察;控制面板通過控制按鈕控制驅動電機和刮除裝置進行工作，方便安全。
