申請日2017.01.06

　　公開(公告)日2017.08.08

　　IPC分類號C02F1/461; C02F101/30

　　摘要

　　本實用新型提供一種有機廢水催化降解裝置，包括電解槽本體、凹型槽、電解板，所述的電解槽本體為“匚”形結構，并且在電解槽本體的側邊位置豎向貫穿設置有相互對稱的凹型槽，所述凹型槽的頂部兩側部位通過扭力彈簧設置有滑輥，所述的凹型槽頂部的電解槽本體側邊貫穿設置有螺栓孔，并且在螺栓孔內貫穿設置有鎖緊螺栓，鎖緊螺栓的一端突出電解槽本體側邊外側，所述的凹型槽之間嵌入設置有電解板，并且電解板為框架結構，在電解板框架結構的中間均勻設置有鏤孔。通過裝置上設計的凹型槽與電解板相互配合使用，在通入有機廢水時，能夠?qū)崿F(xiàn)電解過程中的穩定性，同時，還能實現便攜拆卸，可在實際的使用中被進一步推廣。

　　權利要求書

　　1.一種有機廢水催化降解裝置，包括電解槽本體、凹型槽、電解板，其特征在于，所述的電解槽本體為“匚”形結構，并且在電解槽本體的側邊位置豎向貫穿設置有相互對稱的凹型槽，所述凹型槽的頂部兩側部位通過扭力彈簧設置有滑輥，所述的凹型槽頂部的電解槽本體側邊貫穿設置有螺栓孔，并且在螺栓孔內貫穿設置有鎖緊螺栓，鎖緊螺栓的一端突出電解槽本體側邊外側，所述的凹型槽之間嵌入設置有電解板，并且電解板為框架結構，在電解板框架結構的中間均勻設置有鏤孔。

　　2.如權利要求1所述的有機廢水催化降解裝置，其特征在于，所述的滑輥對稱設置，并且在扭力彈簧的頂部兩端貫穿連接。

　　3.如權利要求2所述的有機廢水催化降解裝置，其特征在于，所述的凹型槽的內側邊設置有防滑墊層。

　　4.如權利要求1所述的有機廢水催化降解裝置，其特征在于，所述的電解板的側邊設置有刻度標示。

　　5.如權利要求1所述的有機廢水催化降解裝置，其特征在于，所述的電解槽本體底部也設置有凹型槽，并與電解板厚度相適配。

　　說明書

　　一種有機廢水催化降解裝置

　　技術領域

　　本實用新型涉及廢水降解裝置領域，具體涉及一種有機廢水催化降解裝置。

　　背景技術

　　隨著現在社會經濟的不斷發展，人們的生活水平也在不斷提升，對于生活品質的追求也越來越高。

　　特別是在現在的生活中，由于各種的產品使用越來越多，為了滿足生產以及生活的需要，更多的商品淘汰率也隨之增加，使得對于商品的生產加工尤為重要。

　　在現在的生產中，由于大多數的產品在生產加工時，會導致廢氣廢水的產生，特別是廢水，如果不進行及時的處理，會對環境造成極大的污染，有機廢水在降解時，采用電解法，電解時為了提升電解效率會采用電解板以便更大接觸廢水，提升處理效率，但這種處理方法在處理時，廢水的水流過大會對電解板造成傷害，再者普通的電解板為焊接，但這種不便于電解板的清洗，造成不必要的浪費。

　　實用新型內容

　　針對現有技術的不足，本實用新型提供了一種有機廢水催化降解裝置，能夠?qū)崿F(xiàn)對于電解板的穩定夾持，同時便于拆卸操作。

　　為實現以上目的，本實用新型通過以下技術方案予以實現：

　　一種有機廢水催化降解裝置，包括電解槽本體、凹型槽、電解板，所述的電解槽本體為“匚”形結構，并且在電解槽本體的側邊位置豎向貫穿設置有相互對稱的凹型槽，所述凹型槽的頂部兩側部位通過扭力彈簧設置有滑輥，所述的凹型槽頂部的電解槽本體側邊貫穿設置有螺栓孔，并且在螺栓孔內貫穿設置有鎖緊螺栓，鎖緊螺栓的一端突出電解槽本體側邊外側，所述的凹型槽之間嵌入設置有電解板，并且電解板為框架結構，在電解板框架結構的中間均勻設置有鏤孔。

　　優選地，所述的滑輥對稱設置，并且在扭力彈簧的頂部兩端貫穿連接。

　　優選地，所述的凹型槽的內側邊設置有防滑墊層。

　　優選地，所述的電解板的的側邊設置有刻度標示。

　　優選地，所述的電解槽本體底部也設置有凹型槽，并與電解板厚度相適配。

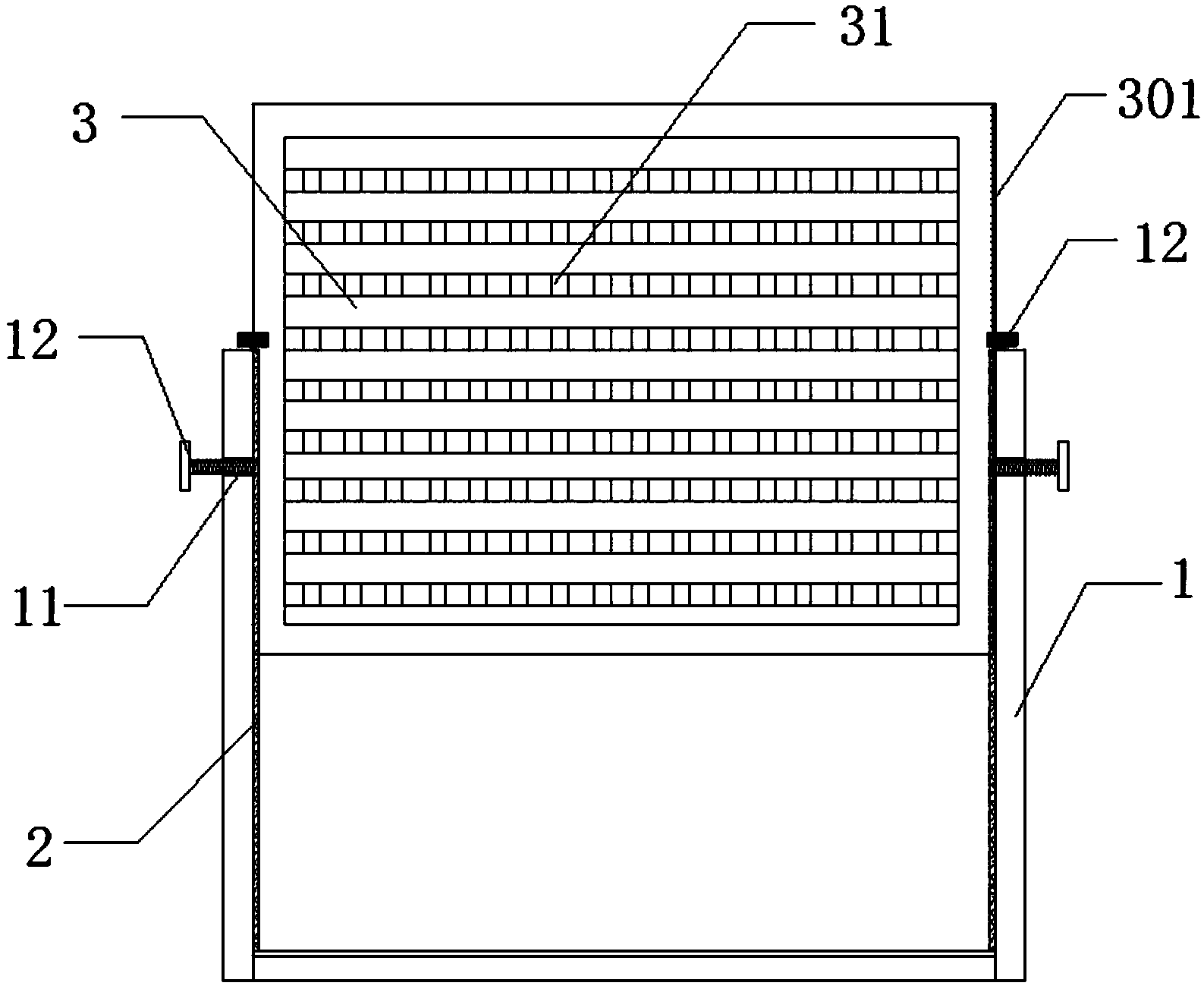

　　本實用新型提供了一種有機廢水催化降解裝置，通過裝置上凹型槽之間嵌入設置有電解板，使用時，先將電解板通過兩個滑輥之間的間隙插入到凹型槽，在兩個滑輥之間形成夾持，達到穩定的作用，同時當電解板達到電解槽本體底部位置時，再通過側邊貫穿設置的鎖緊螺栓進行固定，并且電解板為框架結構，在電解板框架結構的中間均勻設置有鏤孔，操作時，將待處理的污水通入在電解槽本體，在通電的狀況下，實現對廢水的電解處理，即便水流流速過大，也能實現裝置穩定夾持在凹型槽之間，同時便于拆卸清洗。
