申請日2017.01.06

　　公開(公告)日2017.08.08

　　IPC分類號B01J4/00

　　摘要

　　本實用新型提供了一種水處理器中加藥管與導流筒的連接機構，屬于機械技術領域。它解決了現有技術穩定性不高的問題。本水處理器中加藥管與導流筒的連接機構，水處理器包括內部為空腔的殼體，殼體上具有與其內腔相通的進口和出口，所述的殼體內固連有呈圓筒狀的導流筒，所述導流筒的上端和下端與殼體之間均具有間隙且導流筒下端與進口正對，所述的加藥管包括呈管狀的本體，所述本體的上端伸出殼體，本體下端位于導流筒內且在本體下端具有與進口正對的散藥液結構，上述本體貼靠在導流筒內側且兩者之間具有將其相聯的連接結構。本機構穩定性高。

　　權利要求書

　　1.一種水處理器中加藥管與導流筒的連接機構，水處理器包括內部為空腔的殼體，殼體上具有與其內腔相通的進口和出口，所述的殼體內固連有呈圓筒狀的導流筒，所述導流筒的上端和下端與殼體之間均具有間隙且導流筒下端與進口正對，其特征在于，所述的加藥管包括呈管狀的本體，所述本體的上端伸出殼體，本體下端位于導流筒內且在本體下端具有與進口正對的散藥液結構，上述本體貼靠在導流筒內側且兩者之間具有將其相聯的連接結構。

　　2.根據權利要求1所述的水處理器中加藥管與導流筒的連接機構，其特征在于，所述的連接結構包括呈片狀的定位片一、定位片二和緊固件，上述定位片一與導流筒內側相匹配且定位片一與導流筒面接觸，上述緊固件穿設在定位片一和定位片二上并與上述的殼體相聯，所述定位片一與定位片二之間形成與本體相匹配的定位腔。

　　3.根據權利要求2所述的水處理器中加藥管與導流筒的連接機構，其特征在于，所述定位片一上具有凹入的定位凹口一，所述定位片二上具有凹入的定位凹口二，上述定位凹口一與定位凹口二之間形成上述的定位腔。

　　4.根據權利要求2所述的水處理器中加藥管與導流筒的連接機構，其特征在于，所述定位片一與定位片二之間具有柔性的墊片。

　　5.根據權利要求4所述的水處理器中加藥管與導流筒的連接機構，其特征在于，所述的墊片為橡膠材料。

　　6.根據權利要求4所述的水處理器中加藥管與導流筒的連接機構，其特征在于，所述的墊片為毛氈。

　　7.根據權利要求3所述的水處理器中加藥管與導流筒的連接機構，其特征在于，所述的定位腔內還具有兩片呈弧形的卡片，上述兩個卡片的弧形內側具有凸出的接觸件，上述兩個卡片被緊壓在定位腔內且上述的接觸件與本體外側抵靠。

　　8.根據權利要求7所述的水處理器中加藥管與導流筒的連接機構，其特征在于，所述的接觸件為若干呈條形凸出的接觸條。

　　9.根據權利要求7所述的水處理器中加藥管與導流筒的連接機構，其特征在于，所述的卡片的弧形外凸處與定位片一和定位片二之間的連接處正對。

　　10.根據權利要求1所述的水處理器中加藥管與導流筒的連接機構，其特征在于，所述散藥結構為包括呈環形的藥環且藥環內部為空腔，上述本體與藥環相聯通，所述藥環下側具有若干均布的出藥孔。

　　說明書

　　水處理器中加藥管與導流筒的連接機構

　　技術領域

　　本實用新型屬于機械技術領域，涉及一種水處理器中加藥管與導流筒的連接機構。

　　背景技術

　　人類進行水處理的方式已經有相當多年歷史，化學方法處理是其中的一種比較常用的方案。化學方法是利用各種化學藥品將水中雜質轉化為對人體傷害較小的物質，或是將雜質集中，歷史最久的化學處理方法應該可以算是用明礬加入水中，水中雜質集合后，體積變大，便可用過濾法，將雜質去除。

　　隨著人類生活不斷提高水體富營養化氨氮、磷等營養鹽問題和國家環保局對污水排放標準一步步提高，沿用了許多年傳統的“一級處理”及“二級處理”水處理工藝技術和設備，已經難以適應當今的高濁度和高濃度污水的處理要求，而且處理工藝流程長，系統龐大，而且還散發大量臭氣。運營者要想達到最新排放標準，需要從新再投入高額的資金擴建原有污水處理系統，加大占地面積使用和高額的污水處理設備及高額后期維護費用，然而,傳統的污水深度處理再生回用技術系統(如活性炭過濾、微孔過濾、滲透膜凈化等技術系統)投資高、后期維護運行費用高，太多的運營者難以承受。

　　現有的水處理設備為了提高處理效果，在水處理殼體內設置有導流筒。但是，現有的設備中導流筒與加藥管是分體結構，加藥管在殼體內無法穩定定位，導致其穩定性不高。

　　現有的其它水處理設備也都存在著類似的問題。

　　發明內容

　　本實用新型的目的是針對現有技術存在的上述問題，提供一種結構緊湊且穩定性高的水處理器中加藥管與導流筒的連接機構。

　　本實用新型的目的可通過下列技術方案來實現：

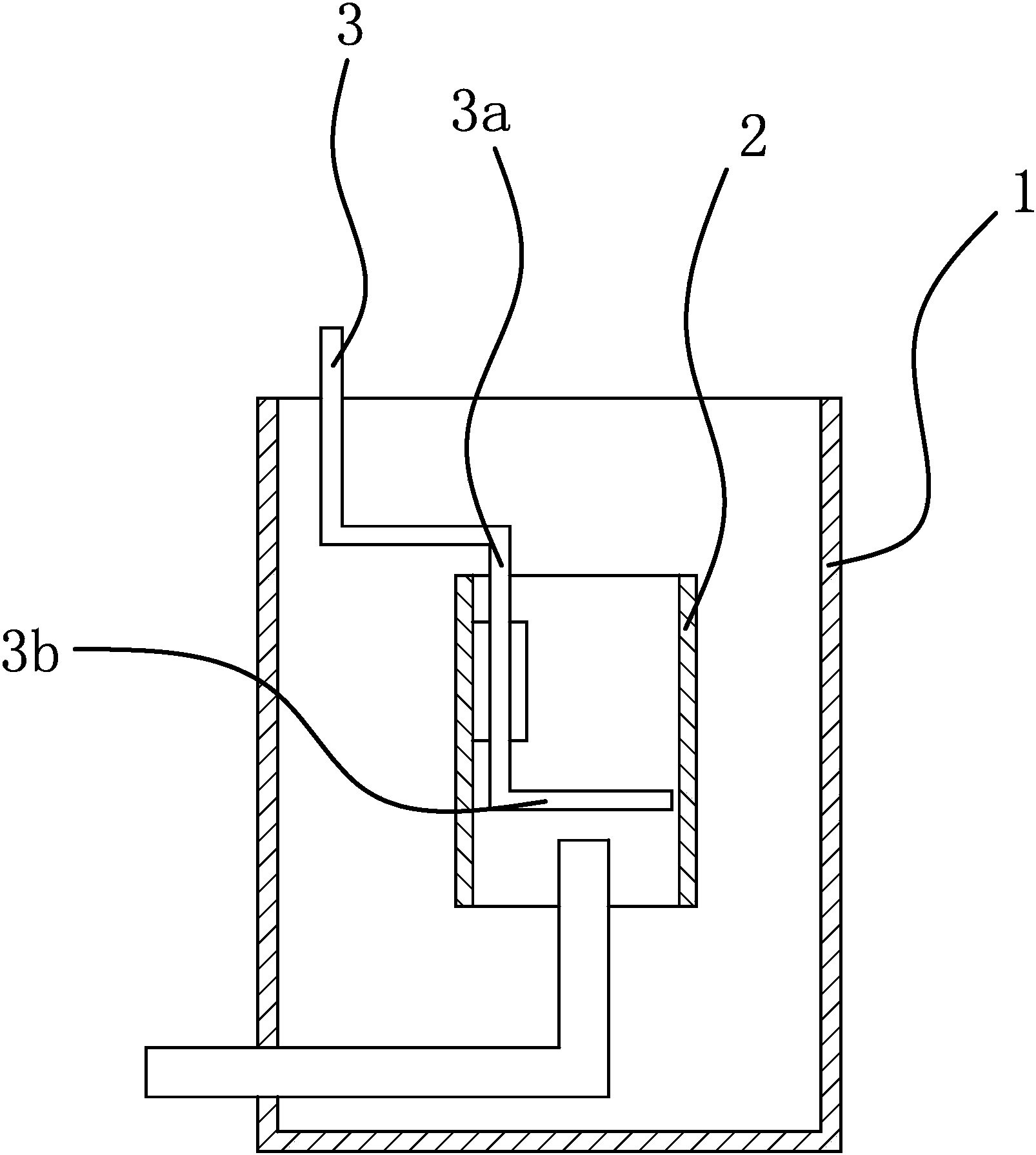

　　一種水處理器中加藥管與導流筒的連接機構，水處理器包括內部為空腔的殼體，殼體上具有與其內腔相通的進口和出口，所述的殼體內固連有呈圓筒狀的導流筒，所述導流筒的上端和下端與殼體之間均具有間隙且導流筒下端與進口正對，其特征在于，所述的加藥管包括呈管狀的本體，所述本體的上端伸出殼體，本體下端位于導流筒內且在本體下端具有與進口正對的散藥液結構，上述本體貼靠在導流筒內側且兩者之間具有將其相聯的連接結構。

　　導流筒用于將進口處進入的水導入加藥管下端的散藥液結構處，從而使水與藥液充分的混合。

　　本連接機構中創造性的通過連接結構將加藥管連接在導流筒處，這樣不占用額外空間，而且，藥液與水還能充分的混合。

　　在上述的水處理器中加藥管與導流筒的連接機構中，所述的連接結構包括呈片狀的定位片一、定位片二和緊固件，上述定位片一與導流筒內側相匹配且定位片一與導流筒面接觸，上述緊固件穿設在定位片一和定位片二上并與上述的殼體相聯，所述定位片一與定位片二之間形成與本體相匹配的定位腔。

　　定位片一和定位片二通過緊固件相聯，同時連接后的定位片一與定位片二通過緊固件穩定的連接在導流筒內側。

　　定位片一和定位片二之間形成的定位腔用于定位加藥管，從而對加藥管穩定定位。

　　在上述的水處理器中加藥管與導流筒的連接機構中，所述定位片一上具有凹入的定位凹口一，所述定位片二上具有凹入的定位凹口二，上述定位凹口一與定位凹口二之間形成上述的定位腔。

　　定位凹口一和定位凹口二與本體外側相匹配，這樣的結構能保證定位腔與本體的接觸面積，保證連接穩定性。

　　在上述的水處理器中加藥管與導流筒的連接機構中，所述定位片一與定位片二之間具有柔性的墊片。

　　通過墊片保證定位片一與定位片二之間的連接穩定性，避免因定位片一與定位片二之間松動而發出噪音。

　　在上述的水處理器中加藥管與導流筒的連接機構中，所述的墊片為橡膠材料。

　　在上述的水處理器中加藥管與導流筒的連接機構中，所述的墊片為毛氈。

　　在上述的水處理器中加藥管與導流筒的連接機構中，所述的定位腔內還具有兩片呈弧形的卡片，上述兩個卡片的弧形內側具有凸出的接觸件，上述兩個卡片被緊壓在定位腔內且上述的接觸件與本體外側抵靠。

　　通過卡片上的接觸件能將加藥管的本體穩定的連接。

　　在上述的水處理器中加藥管與導流筒的連接機構中，所述的接觸件為若干呈條形凸出的接觸條。

　　接觸條穩定的抵靠在本體外側，從而對加藥管形成穩定定位。

　　在上述的水處理器中加藥管與導流筒的連接機構中，所述的卡片的弧形外凸處與定位片一和定位片二之間的連接處正對。

　　這樣的結構能保證卡片的定位穩定性。

　　在上述的水處理器中加藥管與導流筒的連接機構中，所述散藥結構為包括呈環形的藥環且藥環內部為空腔，上述本體與藥環相聯通，所述藥環下側具有若干均布的出藥孔。

　　多個均布的出藥孔能保證藥液的出藥分散性，保證藥液能與水成分混合。

　　與現有技術相比，本水處理器中加藥管與導流筒的連接機構由于加藥管與導流筒連接，這樣的結構不占用空間，結構緊湊。

　　同時，由于加藥管被定位，因此，藥液與水能成分混合，其穩定性比較高。
