申請日2012.07.05

　　公開(公告)日2013.12.18

　　IPC分類號C02F3/30

　　摘要

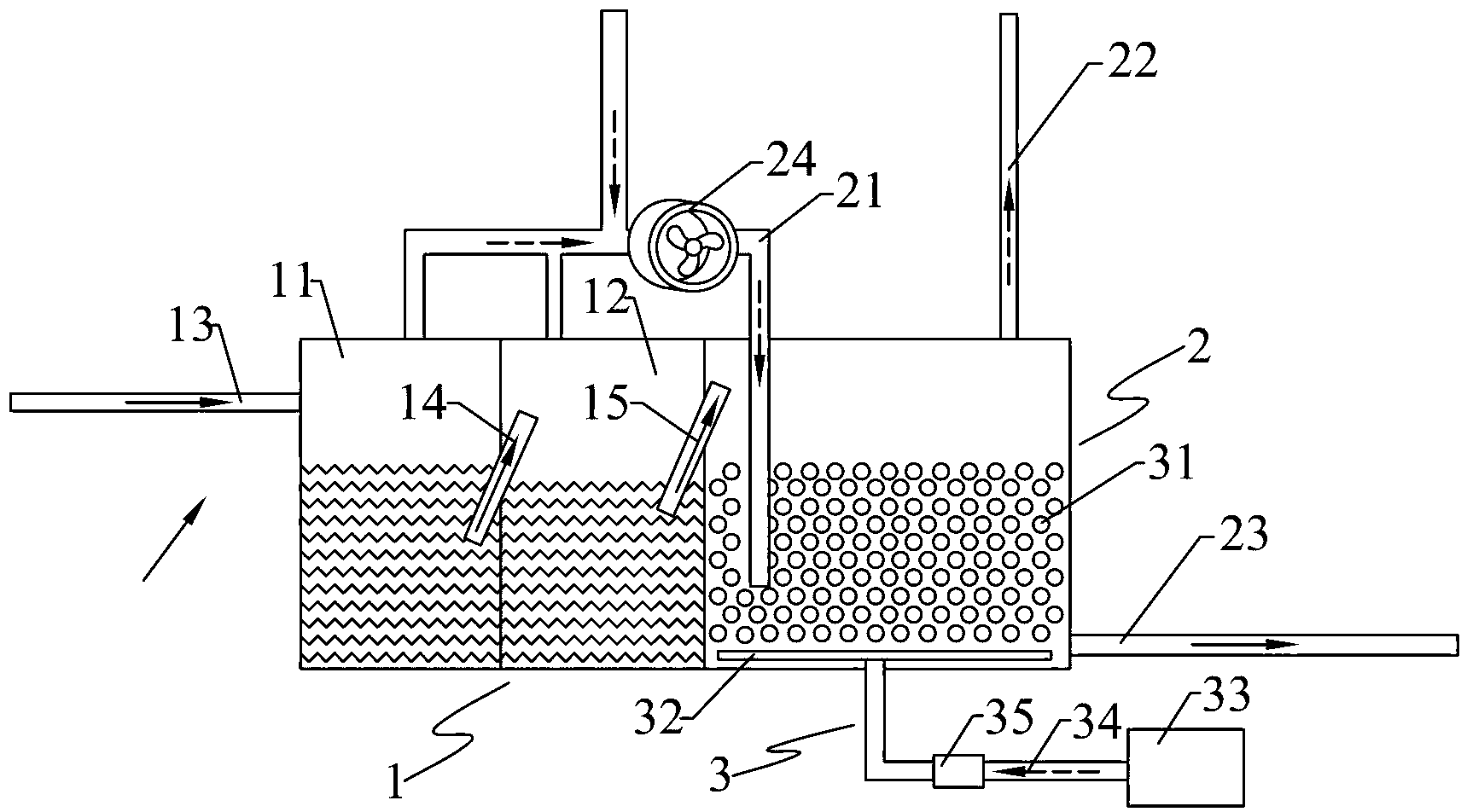

　　本發明公開了一種污水臭氣的去污除臭系統及其使用方法，去污除臭系統包括有封閉式的反應池，所述反應池一分為二，包括有相通的厭氧區和好氧區;其中：上述厭氧區通過排污管路與外部空間排污口連接連通;上述好氧區設置有生物填料反應裝置，及好氧區通過抽氣管路與厭氧區和外部空間排氣口連接連通且抽氣管路的出氣口延伸插入生物填料反應裝置中，通過輸氣管路與外部連接連通，通過輸水管路與外部空間的供水系統連接連通。本發明的有益效果為：去污除臭見效快，無二次污染，整個過程無任何化學添加物，無污泥廢物臭氣等產生，回用出水，對水資源進行循環利用，對污水和臭氣同時進行處理，占地面積小，處理效率高，操作管理簡便，能耗低，無滲漏，設備壽命長，投入低，效益好。

　　權利要求書

　　1.一種污水臭氣的去污除臭系統，包括有封閉式的反應池，其特征在于：所 述反應池一分為二，包括有相通的厭氧區和好氧區;其中：

　　上述厭氧區通過排污管路與外部空間排污口連接連通，以接收存儲外部空 間排放的污水，且厭氧區均分為兩個同等容積的第一厭氧區和第二厭氧區，第 一厭氧區和第二厭氧區之間通過第一溢流水管保持連通，第二厭氧區和好氧區 之間通過第二溢流水管保持連通;

　　上述好氧區設置有生物填料反應裝置，好氧區通過抽氣管路與厭氧區和外 部空間排氣口連接連通且抽氣管路的出氣口延伸插入生物填料反應裝置中，抽 氣管路設置有抽風機，以保證厭氧區和外部空間至好氧區的氣體流動為單向流 動，且好氧區通過輸氣管路與外部連接連通，好氧區通過輸水管路與外部空間 的供水系統連接連通，從而接收存儲厭氧區溢流過來的污水且對污水進行生物 凈化處理，以供再次循環利用，同時對厭氧區和外部空間抽送過來的臭氣進行 除臭處理，以凈化臭氣利于排放;

　　其中，所述生物填料反應裝置包括有生物填料和微氣泡曝氣部件，上述生 物填料填裝于好氧區內部，每一生物填料呈花團球狀結構，具有若干卷曲褶皺 空間;上述微氣泡曝氣部件包括有微氣泡曝氣器和鼓風機，微氣泡曝氣器鋪設 于好氧區內底，鼓風機通過鼓風管路與微氣泡曝氣器連接連通，且鼓風管路設 置有電控閥。

　　2.權利要求1所述污水臭氣的去污除臭系統的使用方法，其特征在于包括以 下步驟：

　　S1、生物填料反應裝置進行微生物培養，在好氧區形成微生物菌群母液， 微生物培養采用間歇進水、連續曝氣的方式，定時定量向好氧區排放污水作為 微生物生長繁殖的營養物質，好氧區每天的進水量為生物填料體積的2～3倍， 使生長中的微生物處于半飽半饑餓狀態，進而提高微生物覓食動力和生物活性;

　　S2、污水通過溢流方式從厭氧區流至好氧區，經歷了厭氧到好氧的過程， 且在好氧區由微生物對污水進行生物凈化處理，凈化后的水體由輸水管路輸出 再循環利用;

　　S3、臭氣通過抽送方式從厭氧區和外部空間送至好氧區的生物填料反應裝 置中且由生物填料反應裝置吸附凈化，凈化后的無臭氣體由輸氣管路排出。

　　3.根據權利要求2所述污水臭氣的去污除臭系統的使用方法，其特征在于： 所述生物填料反應裝置采用微氣泡曝氣器，通過鼓風機對其進行連續供氣，產 生直徑小、密度高的微氣泡。

　　說明書

　　污水臭氣的去污除臭系統及其使用方法

　　技術領域

　　本發明涉及一種去污除臭系統，屬于生物凈化技術領域，尤其是指污水臭 氣的去污除臭系統及其使用方法。

　　背景技術

　　隨著城市化的發展，城市人口的增加，為減輕傳統地面公共交通的壓力， 許多城市著手于發展地下軌道交通。從1965年開始到現在，全國已經有約47 個城市已建或在建地鐵。由于地鐵空間屬于地下密閉空間，空氣流動性差，因 此其衛生間臭氣以及衛生問題一直未能很好的解決，成為全世界普遍性的難題。 另一方面，市民對地鐵需建廁所的要求非常強烈，無論是從以人為本的角度考 慮，還是從城市發展的面貌出發考慮，在地鐵內設立衛生間是必要的，具有重 大的意義。

　　目前，國內部分城市已經在地鐵等密閉空間內設置了衛生間，但是效果不 理想。究其原因，是由于目前的廢水臭氣治理技術存在缺陷，處理時間長、效 率低、效果差，直接影響了地下空間的環境衛生和空氣質量。

　　雖然部分城市采用外來添加微生物進行處理，但是由于外加微生物種群針 對性不強，活力差，且成本大(每噸10～15萬元)，單個廁所每天需添加外來 微生物15噸，相當于每天的投入高達150～225萬元，成本非常高而效果不夠 理想、且管理不方便，無法廣泛推廣。

　　而傳統的污水處理方法，要么就是無法對臭氣進行處理，要么就是采用氣 水分離獨立處理的方法，占地面積大，成本高，處理效率低，不適合地下建筑 衛生間排污系統的污水及臭氣處理;同時傳統的活性污泥法存在污泥處理難的 問題，這將為本來空間有限的地下建筑帶來更多的更大的難題。

　　發明內容

　　本發明的目的在于克服現有技術中的缺點與不足，提供一種能夠同時對污 水和臭氣進行處理、占地小、投入小、效率高且操作簡便的去污除臭系統。

　　本發明的另一目的在于提供上述污水臭氣的去污除臭系統的使用方法。

　　為了能夠?qū)崿F(xiàn)第一個目的，本發明按照以下技術方案實現：

　　一種污水臭氣的去污除臭系統，包括有封閉式的反應池，所述反應池一分 為二，包括有相通的厭氧區和好氧區;其中：

　　上述厭氧區通過排污管路與外部空間排污口連接連通，以接收存儲外部空 間排放的污水，且厭氧區均分為兩個同等容積的第一厭氧區和第二厭氧區，第 一厭氧區和第二厭氧區之間通過第一溢流水管保持連通，第二厭氧區和好氧區 之間通過第二溢流水管保持連通;

　　上述好氧區設置有生物填料反應裝置，好氧區通過抽氣管路與厭氧區和外 部空間排氣口連接連通且抽氣管路的出氣口延伸插入生物填料反應裝置中，抽 氣管路設置有抽風機，以保證厭氧區和外部空間至好氧區的氣體流動為單向流 動，且好氧區通過輸氣管路與外部連接連通，好氧區通過輸水管路與外部空間 的供水系統連接連通，從而接收存儲厭氧區溢流過來的污水且對污水進行生物 凈化處理，以供再次循環利用，同時對厭氧區和外部空間抽送過來的臭氣進行 除臭處理，以凈化臭氣利于排放;

　　其中，所述生物填料反應裝置包括有生物填料和微氣泡曝氣部件，上述生 物填料填裝于好氧區內部，每一生物填料呈花團球狀結構，具有若干卷曲褶皺 空間;上述微氣泡曝氣部件包括有微氣泡曝氣器和鼓風機，微氣泡曝氣器鋪設 于好氧區內底，鼓風機通過鼓風管路與微氣泡曝氣器連接連通，且鼓風管路設 置有電控閥。

　　為了能夠?qū)崿F(xiàn)第二個目的，本發明按照以下技術方案實現：

　　權利要求1所述污水臭氣的去污除臭系統的使用方法，其包括以下步驟：

　　S1、生物填料反應裝置進行微生物培養，在好氧區形成微生物菌群母液， 微生物培養采用間歇進水、連續曝氣的方式，定時定量向好氧區排放污水作為 微生物生長繁殖的營養物質，好氧區每天的進水量為生物填料體積的2～3倍， 使生長中的微生物處于半飽半饑餓狀態，進而提高微生物覓食動力和生物活性;

　　S2、污水通過溢流方式從厭氧區流至好氧區，經歷了厭氧到好氧的過程， 且在好氧區由微生物對污水進行生物凈化處理，凈化后的水體由輸水管路輸出 再循環利用;

　　S3、臭氣通過抽送方式從厭氧區和外部空間送至好氧區的生物填料反應裝 置中且由生物填料反應裝置吸附凈化，凈化后的無臭氣體由輸氣管路排出。

　　進一步，所述生物填料反應裝置采用微氣泡曝氣器，通過鼓風機對其進行 連續供氣，產生直徑小、密度高的微氣泡。

　　本發明與現有技術相比，其有益效果為：

　　1、去污除臭見效快，每一立方填料每小時能夠處理50～100Kg的污水，60 秒內即能消除化糞池?fù)]發性臭氣;

　　2、無二次污染，整個過程無任何化學添加物，無污泥廢物臭氣等產生;

　　3、回用出水，充分利用，對水資源進行循環利用，節約用水，可持續發展， 有利于提高企業的社會形象;

　　4、氣水收集，統一處理，在密閉的系統中，同時對污水和臭氣進行處理， 占地面積小，處理效率高;

　　5、操作管理簡便，能耗低，使用過程中僅需供220V電源，每臺設備每天 耗電30～50度;

　　6、無滲漏，設備壽命長，地下化糞池采用不銹鋼外殼，可耐用10～20年， 填料可持續使用50年以上;

　　7、投入低，效益好。
