申請日2015.07.28

　　公開(公告)日2018.03.23

　　IPC分類號C02F3/32

　　摘要

　　本發明公開一種處理含銅污水的裝置及其使用方法，裝置包括自上而下層疊設置的N個處理腔，處理腔包括4個壁板和1個具有網孔的底板，處理腔內壁上部設置有磷酸滴加頭，處理腔頂部設有光照設備，處理腔壁上設有連通孔，連通孔上安裝有連管，不同處理腔間通過連管連通;所述底板的下部設有閘門。本發明提供的處理含銅污水的裝置的使用方法，具有成本低廉、污水處理效果出眾，且適用于礦山開采環境等特點。

　　權利要求書

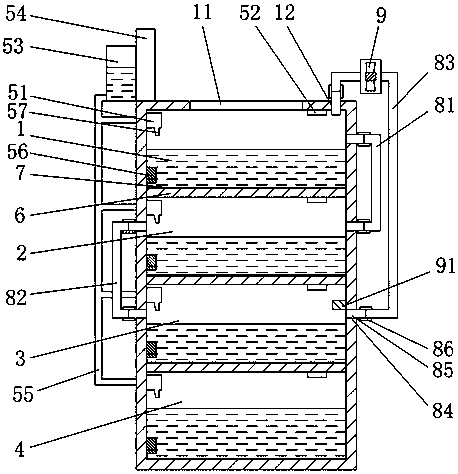

　　1.一種處理含銅污水的裝置，其特征在于，包括自上而下層疊設置的N個處理腔，處理腔包括4個壁板和1個具有網孔的底板，處理腔內壁上部設置有磷酸滴加頭(51)，處理腔頂部設有光照設備(52)，處理腔壁上設有連通孔(84)，連通孔(84)上安裝有連管，不同處理腔間通過連管連通;所述底板的下部設有閘門;所述N個處理腔自上而下依次是第一處理腔(1)、第二處理腔(2)、依此類推直至第N-1處理腔和第N處理腔，第一處理腔(1)頂部設有與其壁一體成型的頂板，頂板上設有用于輸入污水的開窗(11)和頂連通孔(12)，第一處理腔(1)底板為網板(6)，網板(6)上設有孔徑為800-1500納米的膜(7)，除第一處理腔外的所有處理腔頂部均為完全留空敞開，第二處理腔(2)的壁板上端與第一處理腔(1)的壁板下端連接，第N-1處理腔的壁板上端與第N-2處理腔的壁板下端連接;所述連通孔(84)固定有連通短管(85)，所述連管的兩端部分別通過法蘭(86)與連通短管(85)連接，法蘭(86)與連通短管(85)、連管通過螺紋密封連接;處理腔內壁的下部設有pH傳感器(56);第一處理腔(1)與第二處理腔(2)通過連管一(81)連接，連管一(81)的兩端分別與第一處理腔(1)的連通孔(84)、第二處理腔(2)的連通孔(84)連接;依此類推，第N-2處理腔與第N-1處理腔通過連管N-2連接，連管N-2的兩端分別與第N-2處理腔的連通孔(84)、第N-1處理腔的連通孔(84)連接;第N-1處理腔與第一處理腔(1)通過連管N-1連接，連管N-1的兩端分別與第N-1處理腔的連通孔(84)、第一處理腔(1)的頂連通孔(12)連接，連管N-1中連接有水泵(9)，所述第N-1處理腔連通孔上方設有距離傳感器(91)，所述距離傳感器(91)被包裹于透明玻璃內，距離傳感器(91)與水泵(9)電訊連接;所述第一處理腔(1)的上方設有電源系統(54)，電源系統(54)包括電池、容納電池的電池倉和與電池連通的開關控制電路，所述N個處理腔的壁板設有留空的走線空間，走線空間內布置有用于連通磷酸滴加頭(51)、光照設備(52)和電源系統(54)的電線;電源系統(54)還與外置的電子計時器相連通，開關控制電路導通時，磷酸滴加頭(51)、光照設備(52)和電子計時器同時導通電流;所述磷酸滴加頭(51)與磷酸管道(55)接通，磷酸滴加頭(51)并通過磷酸管道(55)與磷酸存儲盒(53)連通，磷酸存儲盒(53)設置在電源系統(54)旁;磷酸滴加頭(51)設有開關閥(57)，所述開關閥(57)和pH傳感器(56)均與電源系統聯通;所述處理含銅污水的裝置的使用方法，包括

　　步驟一，在上述裝置的各個處理腔內植入適量細葉滿江紅，使用H3PO4滴定，直至水體環境的pH值處于6.0-6.2;

　　步驟二，將待處理污水由上述開窗引入第一處理腔內;

　　步驟三，將開關控制電路導通，各個處理腔內的pH傳感器檢測污水中的pH值，通過控制磷酸滴加頭內的開關閥來控制H3PO4的實時添加，時刻保持水體環境的pH值處于6.0-6.2;與此同時，光照設備發出的光照射在處理腔中的細葉滿江紅上，該光的強度為1600Lx-2200Lx、波長為400nm--446nm;

　　步驟四，利用電子計時器計時，上述光照持續12-18小時后，開啟閘門，污水進入下一處理腔，然后重復步驟二和步驟三，直至第N個處理腔;

　　步驟五，將由第N處理腔流出的經過處理的污水排放至蓄水池，待檢測合格后再排放。

　　2.根據權利要求1所述的處理含銅污水的裝置，其特征在于，所述光照設備(52)為L(zhǎng)ED燈。

　　3.根據權利要求2所述的處理含銅污水的裝置，其特征在于，所述LED燈發出強度是1600Lx-2200Lx、波長是400nm--446nm的光。

　　4.根據權利要求1所述的處理含銅污水的裝置，其特征在于，所述N為大于或等于4的自然數。

　　說明書

　　一種處理含銅污水的裝置及其使用方法

　　技術領域

　　本發明涉及水、廢水或污水的生物處理領域，特別是關于一種處理含銅污水的裝置及其使用方法。

　　背景技術

　　銅的化合物以一價或二價狀態存在。在天然水中，溶解的銅量隨pH值的升高而降低。pH值6～8時，溶解度為50～500微克/升。pH值小于7時，以堿式碳酸銅[Cu2(OH)2CO3]的溶解度為最大;pH值大于7時，以氧化銅(CuO)的溶解度為最大，此時，溶解銅的形態以Cu2+，CuOH+為主;pH值升高至8時，則Cu(CO3)卆逐漸增多。水體中固體物質對銅的吸附，可使溶解銅減少，而某些絡合配位體的存在，則可使溶解銅增多。世界各地天然水樣品銅含量實測的結果是：淡水平均含銅3微克/升，海水平均含銅0.25微克/升。

　　銅鋅礦的開采和冶煉、金屬加工、機械制造、鋼鐵生產、塑料電鍍銅化合物生產的廢水中都含有銅，其中以銅鋅礦的開采和冶煉、金屬加工所排廢水含銅量最高，每升廢水含銅幾十至幾百毫克。這種廢水排入水體，會影響水的質量。水中銅含量達0.01毫克/升時，對水體自?xún)粲忻黠@的抑制作用;超過3.0毫克/升，會產生異味;超過15毫克/升，就無法飲用。若用含銅廢水灌溉農田，銅在土壤和農作物中累積，會造成農作物特別是水稻和大麥生長不良，并會污染糧食籽粒。灌溉水中硫酸銅對水稻危害的臨界濃度為0.6毫克/升。銅對水生生物的毒性很大，有人認為銅對魚類毒性濃度始于0.002毫克/升，但一般認為水體含銅0.01毫克/升對魚類是安全的。在一些小河中，曾發生銅污染引起水生生物的急性中毒事件;在海岸和港灣地區，曾發生銅污染引起牡蠣肉變綠的事件。

　　考慮到處理成本問題，現有的礦山污水處理多普遍采用自然凈化處理的方法凈化污水、降低污水中銅的含量。自然凈化法的構筑物主要是尾礦庫，具有稀釋、沉淀、水解作用，是一種自然曝氣氧化塘，能夠氧化降解廢水中的各種有機物，但其氧化降解效果差，處理后的污水難以達到國家規定的標準。

　　礦山開采過程中，為避免發生礦山坍塌事故，必須將礦坑中的污水及時排出;但傳統污水處理裝置的污水輸入量值受限，不具備短時輸入大量污水的能力;為確保礦坑中的污水能夠?qū)崟r(shí)排出，不受限于污水處理裝置的污水輸入量值，礦山的污水處理裝置旁，還需要額外建造一個專門的污水儲蓄池，用以保證污水的排出穩定可靠，但這一做法，無疑大大增加了污水處理的成本。

　　目前現有的污水處理方法，難以兼顧成本與效果，亟待研發一種成本低廉、污水處理效果出眾，且適用于礦山開采環境的含銅污水處理裝置。

　　發明內容

　　有鑒于此，本發明為解決上述技術問題，提供一種處理含銅污水的裝置及其使用方法，具有成本低廉、污水處理效果出眾，且適用于礦山開采環境等特點。

　　本發明的目的通過以下技術方案實現：

　　一種處理含銅污水的裝置及其使用方法，包括自上而下層疊設置的N個處理腔，處理腔包括4個壁板和1個具有網孔的底板，處理腔內壁上部設置有磷酸滴加頭，處理腔頂部設有光照設備，處理腔壁上設有連通孔，連通孔上安裝有連管，不同處理腔間通過連管連通;所述底板的下部設有閘門;所述N個處理腔自上而下依次是第一處理腔、第二處理腔、依此類推直至第N-1處理腔和第N處理腔，第一處理腔頂部設有與其壁一體成型的頂板，頂板上設有用于輸入污水的開窗和頂連通孔，第一處理腔底板為網板，網板上設有孔徑為800-1500納米的膜，除第一處理腔外的所有處理腔頂部均為完全留空敞開，第N-1處理腔的壁板上端與第N-2處理腔的壁板下端連接;所述連通孔固定有連通短管，所述連管的兩端部分別通過法蘭與連通短管連接，法蘭與連通短管、連管通過螺紋密封連接;處理腔內壁的下部設有PH傳感器;第一處理腔與第二處理腔通過連管一連接，連管一的兩端分別與第一處理腔的連通孔、第二處理腔的連通孔連接;依此類推，第N-2處理腔與第N-1處理腔通過連管N-2連接，連管N-2的兩端分別與第N-2處理腔的連通孔、第N-1處理腔的連通孔連接;第N-1處理腔與第一處理腔通過連管N-1連接，連管N-1的兩端分別與第N-1處理腔的連通孔、第一處理腔的頂連通孔連接，連管N-1中連接有水泵，所述第N-1處理腔連通孔上方設有距離傳感器，所述距離傳感器被包裹于透明玻璃內，距離傳感器與水泵電訊連接;第一處理腔的上方設有電源系統，電源系統包括電池、容納電池的電池倉和與電池連通的開關控制電路，所述N個處理腔的壁板設有留空的走線空間，走線空間內布置有用于連通磷酸滴加頭、光照設備和電源系統的電線;電源系統還與外置的電子計時器相連通，開關控制電路導通時，磷酸滴加頭、光照設備和電子計時器同時導通電流;所述磷酸滴加頭與磷酸管道接通，磷酸滴加頭并通過磷酸管道與磷酸存儲盒連通，磷酸存儲盒設置在電源系統旁;磷酸滴加頭設有開關閥，所述開關閥和PH傳感器均與電源系統聯通;所述處理含銅污水的裝置的使用方法，包括

　　步驟一，在上述裝置的各個處理腔內植入適量細葉滿江紅，使用H3PO4滴定，直至水體環境的PH值處于6.0-6.2;

　　步驟二，將待處理污水由上述開窗引入第一處理腔內;

　　步驟三，將開關控制電路導通，各個處理腔內的PH傳感器檢測污水中的PH值，通過控制磷酸滴加頭內的開關閥來控制H3PO4的實時添加，時刻保持水體環境的PH值處于6.0-6.2;與此同時，光照設備發出的光照射在處理腔中的細葉滿江紅上，該光的強度為1600Lx-2200Lx、波長為400nm--446nm;

　　步驟四，利用電子計時器計時，上述光照持續12-18小時后，開啟閘門，污水進入下一處理腔，然后重復步驟二和步驟三，直至第N個處理腔;

　　步驟五，將由第N處理腔流出的經過處理的污水排放至蓄水池，待檢測合格后再排放。

　　所述光照設備為L(zhǎng)ED燈;所述LED燈發出強度是1600Lx-2200Lx、波長是400nm--446nm的光;所述N為大于或等于4的自然數。

　　本發明相較于現有技術的有益效果是：

　　本發明的裝置的處理腔內植入有細葉滿江紅，利用磷酸滴加頭與PH傳感器實時向處理腔內的污水中滴入H3PO4，利用光照設備向處理腔內的污水添加光照，使得處理腔中的細葉滿江紅處在光照、略酸的環境下,利用上述環境下的細葉滿江紅對礦山開采過程中產生的污水進行處理，有效降低污水中銅離子的濃度，達到凈化污水的效果。

　　發明人發現，在略酸環境下，對細葉滿江紅生活的水體添加光照強度為1600Lx-2200Lx的波長為400nm--446nm的光照，可以使得細葉滿江紅細胞膜上Cu離子的氨基酸受體活性增強，通過氨基酸受體通道的Cu離子吸收效率增加數十倍，從而對含銅污水的處理效果顯著。

　　本裝置還通過多個連管將多個處理腔連通，當污水大量輸入時，能夠?qū)⒌谝惶幚砬粌?nèi)的過量污水輸送到第二處理腔，在第二處理腔內發生污水溢滿的情況下，將過量污水輸送到第三處理腔內，通過合理利用多個處理腔的空間，大大提升本污水處理裝置在礦山開采業的實用性，能夠有效解決礦山開采中常發生的短時爆炸性增長的污水量。為確保污水得到充分的凈化，本處理裝置需設置至少四個處理腔，且第N處理腔完全封閉，不與其余處理腔連通;第N-1處理腔與第一處理腔連通，當污水過量而通過連管進入第二處理腔時，啟動應急污水處理方案，待爆炸性輸入的污水輸入結束后，水泵啟動并將第N-1處理腔中的污水緩慢有序地抽回第一處理腔，流至第N-1處理腔中的污水重新由第一處理腔內，再進行一次完整的N個處理腔的N級處理，保證污水中的銅離子濃度低于國家標準。
