申請日2017.01.06
公開(公告)日2018.01.02
IPC分類號C02F9/04
摘要
本實用新型公開了一種移動式污水處理設備，其包括底部設有行走輪的車架、均安裝于所述車架上的預處理裝置、酸堿度處理裝置、液相收集裝置以及固相收集裝置;該移動式污水處理設備整體設置在車架上，通過行走輪可隨意移動，降低了設備的轉場難度，提高了靈活性;同時，其通過設置預處理裝置通過過濾和振打，進行較為徹底的固液分離，除去廢水中的大部分固體成分，從而避免了大部分的固相成分進入酸堿處理裝置，降低了固態成分對處理池的磨損，延長了設備使用壽命，降低了維修和維護成本。
權利要求書

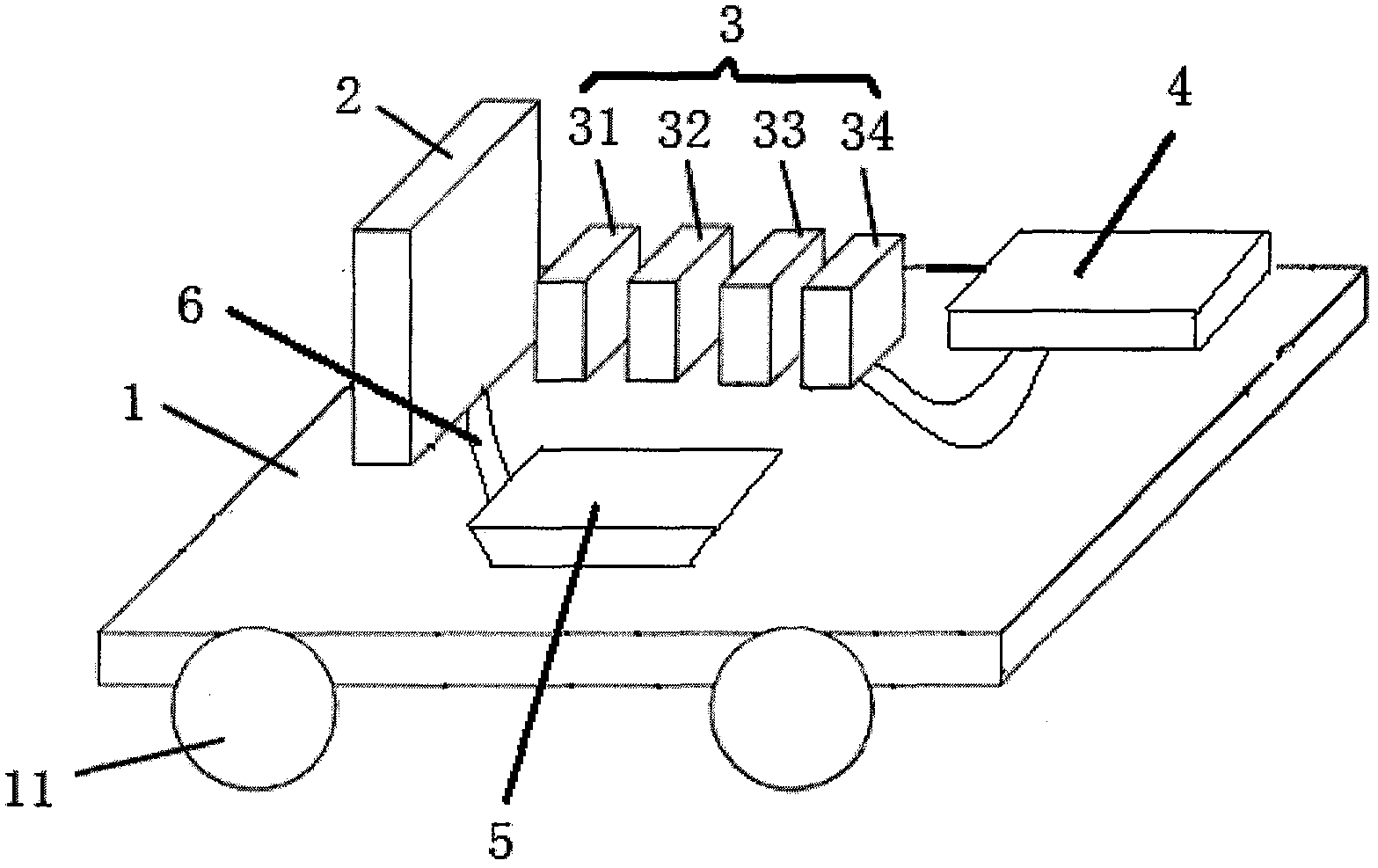

1.一種移動式污水處理設備，其特征在于，包括底部設有行走輪(11)的車架(1)、均安裝于所述車架(1)上的預處理裝置(2)、酸堿度處理裝置(3)、液相收集裝置(4)以及固相收集裝置(5);
所述預處理裝置(2)包括箱體(21)、可拆卸地安裝于所述箱體(21)內的過濾網(22)，和用于間歇振打所述過濾網(22)的振打棒(23)，所述振打棒(23)通過傳動桿(24)與電機(25)傳動連接，所述過濾網(22)在所述箱體(21)內以10°-15°的預設角度傾斜設置，且所述過濾網(22)的低端通過螺旋輸送機(6)與所述固相收集裝置(5)相連通;所述箱體(21)的頂端開設有進料口，所述進料口通過進水管路與水源相連通;所述箱體(21)的側向開設有出水口，所述出水口通過出水管路與所述酸堿度處理裝置(3)相連通;
所述酸堿度處理裝置(3)包括酸存儲器(31)、堿存儲器(32)、過濾器(33)和控制器(34);所述出水管路上按照廢水流動方向依次設置有用于檢測廢水酸堿度的第一測量點和第二測量點，所述第一測量點和第二測量點均連接有酸堿度測量裝置，所述出水管路在所述第一測量點和第二測量點之間還連通有酸堿度調節管組，所述酸堿度調節管組包括與所述酸存儲器(31)連通的第一支路和與所述堿存儲器(32)連通的第二支路，所述第一支路和所述第二支路均設置有用于控制所在支路液體流量的泵，且與所述出水管路連通，所述控制器(34)與所述泵控制連接;所述過濾器(33)包括殼體和設置在殼體內的煤粉，所述出水管路的出口與所述過濾器(33)的入口連通，所述過濾器(33)的出水口與液相收集裝置(4)相連通;
所述固相收集裝置(5)包括錐形筒體、排污閥和排污管，所述錐形筒體的大徑端向上敞開并與所述過濾網(22)的低端通過螺旋輸送機(6)相連通，所述錐形筒體的小徑端設有擋板，所述排污管的一端穿過所述擋板與所述錐形筒體的內側連通，另一端與排污槽連通，所述排污閥設于所述擋板和所述排污管 之間，所述錐形筒體的側壁上由下至上設有可視窗。
2.根據權利要求1所述的移動式污水處理設備，其特征在于，所述出水管路上還設置有第三測量點，所述第三測量點設置在所述第二測量點之后，所述第三測量點也連接有酸堿度測量裝置，且所述酸堿度調節管組為兩組，第一組酸堿度調節管組與所述出水管路的連接點位于所述第一測量點和第二測量點之間，第二組酸堿度調節管組與所述出水管路的連接點位于所述第二測量點和所述第三測量點之間。
3.根據權利要求2所述的移動式污水處理設備，其特征在于，所述傳動桿(24)在所述過濾網(22)的寬度方向上延伸，且所述振打棒有多個，各所述振動板均布于所述傳動桿(24)的延伸方向上。
4.根據權利要求2所述的移動式污水處理設備，其特征在于，還包括設置在所述車架(1)上的絮凝劑存儲器，所述絮凝劑存儲器通過第三支路與所述出水管路連通，所述第三支路也設置有用于控制流量的與所述控制器(34)控制連接的泵。
5.根據權利要求4所述的移動式污水處理設備，其特征在于，所述第三支路與所述出水管路的連接點位于所述第二測量點和第三測量點之間。
6.根據權利要求2所述的移動式污水處理設備，其特征在于，還包括添加劑存儲器，所述添加劑存儲器與所述出水管路通過第四支路連通，所述第四支路也設置有用于控制流量的與所述控制器(34)控制連接的泵。
7.根據權利要求1-6任一項所述的移動式污水處理設備，其特征在于，所述行走輪(11)包括萬向輪和制動件。
說明書
一種移動式污水處理設備
技術領域
本實用新型涉及污水處理領域，特別涉及一種移動式污水處理設備。
背景技術
隨著國家節能環保要求的日益提高，環保部門對于企業污水處理的要求也隨之提高。現代污水處理技術按處理程度劃分，可分為一級、二級和三級處理，一般根據水質狀況和處理后的水的去向來確定污水處理程度。一級處理主要去除污水中呈懸浮狀態的固體污染物質，物理處理法大部分只能完成一級處理的要求，經過一級處理的污水，BOD一般可去除30%左右，達不到排放標準，一級處理屬于二級處理的預處理;二級處理主要去除污水中呈膠體和溶解狀態的有機污染物質(BOD，COD物質)，去除率可達90%以上，使有機污染物達到排放標準，目前使用比較廣泛的是短纖維，懸浮物去除率達95%出水效果好。三級處理進一步處理難降解的有機物、氮和磷等能夠?qū)е滤w富營養化的可溶性無機物等，處理后的污水可回收再利用，屬于深度處理。而現有的廢水處理裝置主要針對廢水集中處理，設備復雜、投資大、占地面積大、施工時間長，且設備固定，不可移動，工作場所的靈活性較差，轉場困難;另外，對于某些特殊企業來講，其廢水中可能存在較多固態成分，直接進入處理設備會對部件造成磨損，影響設備使用壽命。
因此，提供一種移動式污水處理設備，以期降低設備的轉場難度，提高靈活性，同時降低固態成分對處理池的磨損，延長設備使用壽命，降低維修和維護成本，就成為本領域技術人員亟待解決的問題。
實用新型內容
針對現有技術中的缺陷，本實用新型提供一種移動式污水處理設備，以期降低設備的轉場難度，提高靈活性，同時降低固態成分對處理池的磨損，延長設備使用壽命，降低維修和維護成本。
本實用新型提供的移動式污水處理設備包括底部設有行走輪的車架、均安裝于所述車架上的預處理裝置、酸堿度處理裝置、液相收集裝置以及固相收集裝置;其中，所述預處理裝置包括箱體、可拆卸地安裝于所述箱體內的過濾網，和用于間歇振打所述過濾網的振打棒，所述振打棒通過傳動桿與電機傳動連接，所述過濾網在所述箱體內以10°-15°的預設角度傾斜設置，且所述過濾網的低端通過螺旋輸送機與所述固相收集裝置相連通;所述箱體的頂端開設有進料口，所述進料口通過進水管路與水源相連通;所述箱體的側向開設有出水口，所述出水口通過出水管路與所述酸堿度處理裝置相連通;所述酸堿度處理裝置包括酸存儲器、堿存儲器、過濾器和控制器;所述出水管路上按照廢水流動方向依次設置有用于檢測廢水酸堿度的第一測量點和第二測量點，所述第一測量點和第二測量點均連接有酸堿度測量裝置，所述出水管路在所述第一測量點和第二測量點之間還連通有酸堿度調節管組，所述酸堿度調節管組包括與所述酸存儲器連通的第一支路和與所述堿存儲器連通的第二支路，所述第一支路和所述第二支路均設置有用于控制所在支路液體流量的泵，且與所述出水管路連通，所述控制器與所述泵控制連接;所述過濾器包括殼體和設置在殼體內的煤粉，所述出水管路的出口與所述過濾器的入口連通，所述過濾器的出水口與液相收集裝置相連通;所述固相收集裝置包括錐形筒體、排污閥和排污管，所述錐形筒體的大徑端向上敞開并與所述過濾網的低端通過螺旋輸送機相連通，所述錐形筒體的小徑端設有擋板，所述排污管的一端穿過所述擋板與所述錐形筒體的內側連通，另一端與排污槽連通，所述排污閥設于所述擋板和所述排污管之間，所述錐形筒體的側壁上由下至上設有可視窗。
工作時，帶有固相成分的廢水經進水管路進入預處理裝置的箱體內，廢水經過過濾網時，大部分固相成分留在過濾網的網面上方，去除了大部分固相成 分的廢水經過出水管路進入酸堿度處理裝置，留在過濾網上的固相成分經振動與網面脫離，并通過螺旋輸送機送入固相收集裝置。廢水進入酸堿度處理裝置時，通過第一測量點獲得廢水的PH值，控制器通過酸堿度調節管組中的泵控制加入廢水中酸或堿，從而調節廢水的PH值，通過第二測量點獲得第一次處理后廢水的PH值，并對加入廢水的酸或堿的量進行修正，使處理后的廢水PH值達到預設標準，處理后的廢水進入液相收集裝置進行排放或再利用。
這樣，該移動式污水處理設備整體設置在車架上，通過行走輪可隨意移動，主要適用于臨時性酸堿廢水處理，降低了設備的轉場難度，提高了靈活性;同時，其通過設置預處理裝置通過過濾和振打，進行較為徹底的固液分離，除去廢水中的大部分固體成分，從而避免了大部分的固相成分進入酸堿處理裝置，降低了固態成分對處理池的磨損，延長了設備使用壽命，降低了維修和維護成本。同時，在過濾網處均設置有振打棒，通過振打棒在預定的時間內振打網面，將網面下方的廢水或殘?jiān)皶r(shí)振落，從而避免了發生過濾篩堵塞的狀況。
進一步地，所述出水管路上還設置有第三測量點，所述第三測量點設置在所述第二測量點之后，所述第三測量點也連接有酸堿度測量裝置，且所述酸堿度調節管組為兩組，第一組酸堿度調節管組與所述出水管路的連接點位于所述第一測量點和第二測量點之間，第二組酸堿度調節管組與所述出水管路的連接點位于所述第二測量點和所述第三測量點之間。
進一步地，所述傳動桿在所述過濾網的寬度方向上延伸，且所述振打棒有多個，各所述振動板均布于所述傳動桿的延伸方向上。
進一步地，還包括設置在所述車架上的絮凝劑存儲器，所述絮凝劑存儲器通過第三支路與所述出水管路連通，所述第三支路也設置有用于控制流量的與所述控制器控制連接的泵。
進一步地，所述第三支路與所述出水管路的連接點位于所述第二測量點和第三測量點之間。
進一步地，還包括添加劑存儲器，所述添加劑存儲器與所述出水管路通過 第四支路連通，所述第四支路也設置有用于控制流量的與所述控制器控制連接的泵。
進一步地，所述行走輪包括萬向輪和制動件。
