申請日2015.07.09

　　公開(公告)日2015.11.18

　　IPC分類號B08B9/032

　　摘要

　　一種帶水沖洗裝置的滲瀝液導排母管，它由滲瀝液導排母管和水沖洗裝置構成，所述水沖洗裝置包括閥門、噴流導管和連通管;所述滲瀝液導排母管一端連接焚燒爐推料器下部的滲瀝液收集池，另一端連接總滲瀝液收集池;所述連通管設置在滲瀝液導排母管上方，且通過若干個噴流導管與滲瀝液導排母管相連接;所述噴流導管沿滲瀝液的流向傾斜;所述閥門設置在連通管上，它位于連通管連接焚燒爐推料器下部的滲瀝液收集池的一端。它結構簡單，造價低廉，沖洗效果顯著，節省了管道清理的費用，經濟效益和社會效益顯著;水沖洗裝置有效地解決了滲瀝液導排母管內雜質沉淀堆積的難題，徹底消除了滲瀝液外漏的隱患，具有更廣闊的應用前景。

　　權利要求書

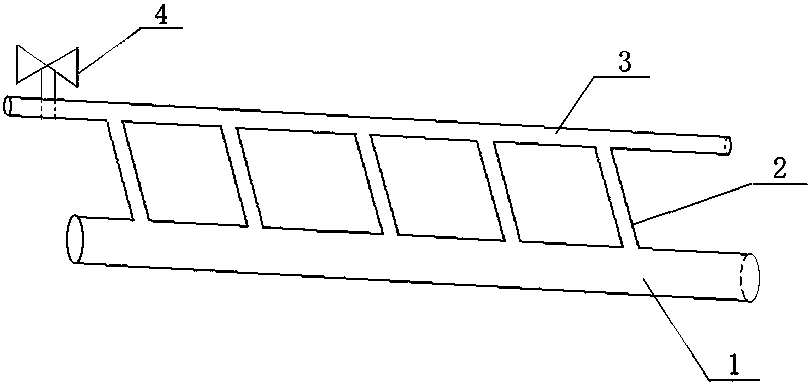

　　1.帶水沖洗裝置的滲瀝液導排母管，其特征在于：它由滲瀝液導排母 管(1)和水沖洗裝置構成，所述水沖洗裝置包括閥門(4)、噴流導管(2) 和連通管(3);所述滲瀝液導排母管(1)一端連接焚燒爐推料器下部的滲 瀝液收集池，另一端連接總滲瀝液收集池，滲瀝液導排母管(1)連接焚燒 爐推料器下部的滲瀝液收集池的一端，它的位置高于它連接總滲瀝液收集 池的一端;所述連通管(3)設置在滲瀝液導排母管(1)上方，且通過若 干個噴流導管(2)與滲瀝液導排母管(1)相連接;所述噴流導管(2)沿 滲瀝液的流向傾斜;所述閥門(4)設置在連通管(3)上，它位于連通管 (3)連接焚燒爐推料器下部的滲瀝液收集池的一端。

　　說明書

　　帶水沖洗裝置的滲瀝液導排母管

　　技術領域

　　本實用新型涉及一種滲瀝液導排母管，特別是一種帶水沖洗裝置的滲 瀝液導排母管。

　　背景技術

　　滲瀝液是在城市固體廢物填埋的過程中，由于壓實和微生物的作用， 垃圾中所含的污染物隨水分溶出形成。在垃圾焚燒發電廠中，入爐垃圾中 的滲瀝液流經推料器下部的滲瀝液收集池進入滲瀝液導排母管，最終進入 總滲瀝液收集池中，回收處理。滲瀝液中所含有機污染物種類多，水質復 雜，不僅含有好氧有機污染物、各類金屬和植物營養素(氨氮等)，還可能 含有毒有害的有機污染物，雜質較多。滲瀝液導排母管滲瀝液流量較大， 流速較慢且雜質較多，導致整條管道有雜物沉淀，生產現場溫度較高(約 40℃)，沉淀的雜物在高溫烘烤下極易固化，且難以清理，長時間如此則會 堵塞管道，造成滲瀝液外漏，污染現場環境，且清理管道需要浪費大量的 人力，影響滲瀝液的正常排放。因此市場亟待一種帶水沖洗裝置的滲瀝液 導排母管，可使?jié)B瀝液導排母管內沉積的雜質得到及時的沖洗、清理，保 證滲瀝液的正常排放。

　　發明內容

　　本實用新型所要解決的技術問題是克服上述現有滲瀝液導排母管的不 足，而提供一種帶水沖洗裝置的滲瀝液導排母管。

　　本實用新型解決其技術問題所采取的技術方案為：一種帶水沖洗裝置 的滲瀝液導排母管，它由滲瀝液導排母管和水沖洗裝置構成，所述水沖洗 裝置包括閥門、噴流導管和連通管;所述滲瀝液導排母管一端連接焚燒爐 推料器下部的滲瀝液收集池，另一端連接總滲瀝液收集池，滲瀝液導排母 管連接焚燒爐推料器下部的滲瀝液收集池的一端，它的位置高于它連接總 滲瀝液收集池的一端;所述連通管設置在滲瀝液導排母管上方，且通過若 干個噴流導管與滲瀝液導排母管相連接;所述噴流導管沿滲瀝液的流向傾 斜;所述閥門設置在連通管上，它位于連通管連接焚燒爐推料器下部的滲 瀝液收集池的一端。

　　本實用新型所提供的這種帶水沖洗裝置的滲瀝液導排母管，采用直接 在滲瀝液導排母管上安裝由閥門、連通管和噴流導管組成的水沖洗裝置的 方式，結構簡單，造價低廉，沖洗效果顯著，節省了管道清理的費用，經 濟效益和社會效益顯著;水沖洗裝置有效地解決了滲瀝液導排母管內雜質 沉淀堆積的難題，使?jié)B瀝液倒排母管內部水流通暢，徹底消除了滲瀝液外 漏的隱患，具有更廣闊的應用前景。
