申請日2015.07.09

　　公開(公告)日2015.11.25

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種氯堿濃鹽水處理回用裝置，包括依次連接的中和池、過濾器干渣設備、溶氣反應器、降硬度反應池、表面過濾器、超濾裝置和反滲透裝置;所述降硬度反應池包括依次相連的一級降硬度反應池、二級降硬度反應池、三級降硬度反應池;自動反洗表面過濾器下端設有連接中和池的通道;超濾裝置設有與二級降硬度反應池相連的通道。本實用新型中采用自動反洗表面過濾器干渣設備直接過濾循環水中和后的廢水，最重要的是優化了排渣系統，有效地降低了干渣的含水率，達到了干渣可直接外運、排放的效果，縮短了整體的工藝流程，取代了板框壓濾機，達到排干渣的效果。

　　權利要求書

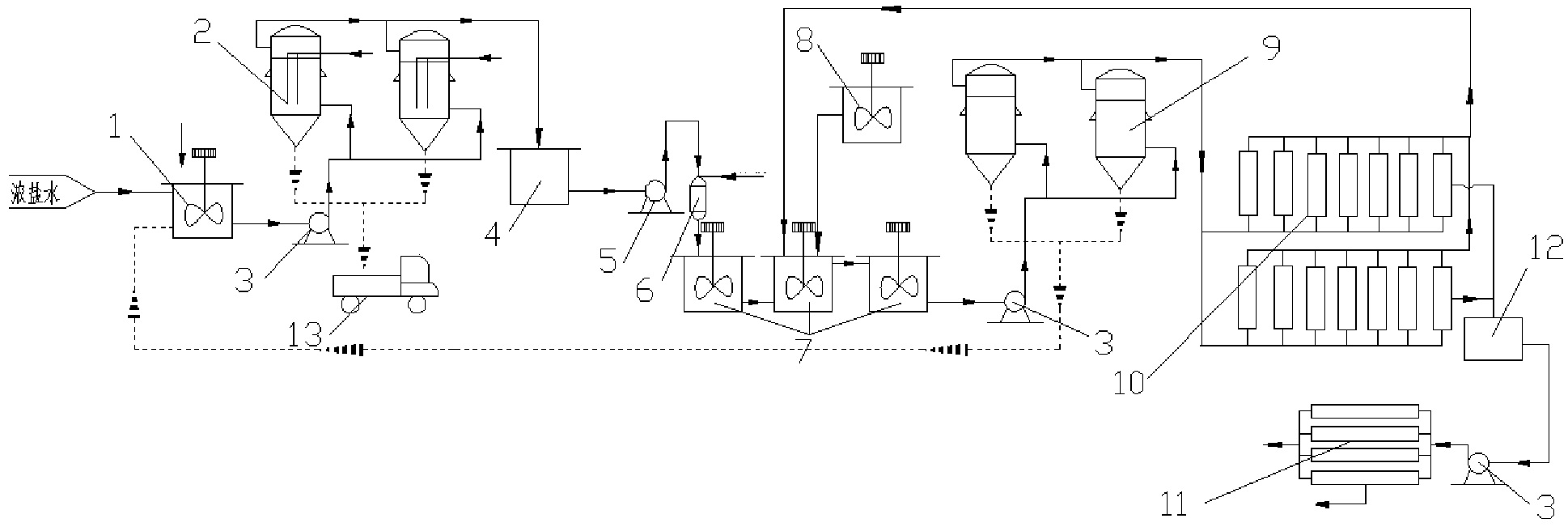

　　1.一種氯堿濃鹽水處理回用裝置，其特征在于，包括依次連接的中和池 (1)、過濾器干渣設備、溶氣反應器(6)、降硬度反應池(7)、表面過濾器、 超濾裝置(10)和反滲透裝置(11);所述降硬度反應池(7)包括依次相連 的一級降硬度反應池、二級降硬度反應池、三級降硬度反應池;自動反洗表 面過濾器下端設有連接中和池(1)的通道;超濾裝置(10)設有與二級降硬 度反應池相連的通道。

　　2.根據權利要求1所述的一種氯堿濃鹽水處理回用裝置，其特征在于， 所述中和池(1)與過濾器干渣設備之間設有進液泵(3);降硬度反應池(7) 與表面過濾器之間設有進液泵(3)。

　　3.根據權利要求1所述的一種氯堿濃鹽水處理回用裝置，其特征在于， 超濾裝置(10)和反滲透裝置(11)之間設有依次連接的清水池(12)和進 液泵(3)。

　　4.根據權利要求1所述的一種氯堿濃鹽水處理回用裝置，其特征在于， 過濾器干渣設備與溶氣反應器(6)之間設有緩沖池(4)，溶氣反應器(6) 上設有二氧化碳入口。

　　5.根據權利要求1所述的一種氯堿濃鹽水處理回用裝置，其特征在于， 所述過濾器干渣設備包括兩個并聯的自動反洗表面過濾器干渣設備(2)。

　　6.根據權利要求1所述的一種氯堿濃鹽水處理回用裝置，其特征在于， 所述表面過濾器包括兩個并聯的自動反洗表面過濾器(9)。

　　7.根據權利要求1所述的一種氯堿濃鹽水處理回用裝置，其特征在于， 自動反洗表面過濾器干渣設備(2)下端設有帶閥門的干渣出口，干渣出口下 端設有外運處理設備(13)。

　　8.根據權利要求1所述的一種氯堿濃鹽水處理回用裝置，其特征在于， 中和池(1)設有機械攪拌裝置。

　　9.根據權利要求1所述的一種氯堿濃鹽水處理回用裝置，其特征在于， 二級降硬度反應池還設有純堿溶液制備槽。

　　說明書

　　一種氯堿濃鹽水處理回用裝置

　　技術領域

　　本實用新型涉及濃鹽水回用處理裝置，主要是氯堿行業中所涉及的濃鹽 水的回用處理裝置。

　　背景技術

　　目前，常用的濃鹽水處理方法可分為兩大類。一類是直接排放，如排入 海洋、地表水、污水處理系統等;第二類將濃鹽水進行再利用，如地表灌溉、 制鹽、提取化工原料等，可有效利用資源，創造一定的經濟效益。

　　選擇濃鹽水處理方法時所考慮的因素有：濃鹽水的排放量、組成、排放 地的物理或地理環境、投資和操作費用等。其中投資成本是要考慮的重要因 素之一，因為濃鹽水的處理費用約占總淡化成本的5%-33%，費用消耗取決 于濃鹽水體積以及環境特征。

　　實用新型內容

　　本實用新型的目的在于提供…，本實用新型可以…。

　　為達到上述目的，本實用新型采用如下技術方案：

　　一種氯堿濃鹽水處理回用裝置，包括依次連接的中和池、過濾器干渣設 備、溶氣反應器、降硬度反應池、表面過濾器、超濾裝置和反滲透裝置;所 述降硬度反應池包括依次相連的一級降硬度反應池、二級降硬度反應池、三 級降硬度反應池;自動反洗表面過濾器下端設有連接中和池的通道;超濾裝 置設有與二級降硬度反應池相連的通道。

　　進一步的，所述中和池與過濾器干渣設備之間設有進液泵;降硬度反應 池與表面過濾器之間設有進液泵。

　　進一步的，超濾裝置和反滲透裝置之間設有依次連接的清水池和進液 泵。

　　進一步的，過濾器干渣設備與溶氣反應器之間設有緩沖池，溶氣反應器 上設有二氧化碳入口。

　　進一步的，所述過濾器干渣設備包括兩個并聯的自動反洗表面過濾器干 渣設備。

　　進一步的，所述表面過濾器包括兩個并聯的自動反洗表面過濾器。

　　進一步的，自動反洗表面過濾器干渣設備下端設有帶閥門的干渣出口， 干渣出口下端設有外運處理設備。

　　進一步的，中和池設有機械攪拌裝置。

　　進一步的，二級降硬度反應池還設有純堿溶液制備槽。

　　與現有技術相比，本實用新型具有以下有益的技術效果：

　　本實用新型一種氯堿濃鹽水處理回用裝置，通過依次連接的中和池、過 濾器干渣設備、溶氣反應器、降硬度反應池、表面過濾器、超濾裝置和反滲 透裝置;廢水從進入中和池中一直到排出，依次經過了除重金屬離子、初步 降硬度處理、細化硬度處理、表面過濾器過濾凈化再通過超濾反滲透裝置處 理后返回循環系統使用或代替部分新鮮水，此裝置采用多次循環處理;一方 面節省了深度處理的投資，減少了廢水排放量，甚至實現零排放，另一方面 節約了大量的新鮮水資源，產生良好的經濟效益，本套裝置中采用自動反洗 表面過濾器干渣設備直接過濾循環水中和后的廢水，最重要的是優化了排渣 系統，有效地降低了干渣的含水率，達到了干渣可直接外運、排放的效果， 縮短了整體的工藝流程，取代了板框壓濾機，達到排干渣的效果。

　　進一步的，中和池與過濾器干渣設備之間設有進液泵;降硬度反應池與 表面過濾器之間設有進液泵能夠提高輸送效率。

　　進一步的，溶氣反應器上設有二氧化碳入口，主要使用藥劑為二氧化碳 氣體，可直接使用干冰氣化，藥劑消耗量很低，大大降低運行成本;或就近 利用火電廠煙道氣，達到實現以廢治廢的目的。

　　進一步的，所述過濾器干渣設備包括兩個并聯的自動反洗表面過濾器干 渣設備，處理效果明顯，運行穩定，減輕現有設備的結垢問題，增加設備的 使用壽命。
