申請日2015.07.16
公開(公告)日2015.12.09
IPC分類號C02F9/14
摘要
本實用新型屬于環境保護領域內的一種旋升流式生活污水凈化罐，由罐體6和中央筒體7構成，罐體6頂部為集氣罩11，集氣罩11上設置有導氣管12;罐體6下部設置有進水布流管8;罐體6內設置有旋升流廊道10，旋升流廊道10圍繞中央筒體7由下向上盤旋至罐體6上部，旋升流廊道10底部與進水布流管8對應，旋升流廊道10頂部與中央筒體7上部的中央筒體進水口14對應;中央筒體7頂部高出罐體6頂部，中央筒體7底邊與罐體6底板連接，中央筒體7上部設置有出水管9;罐體6底板上設置有排泥管13。本實用新型有效容積利用效率高，凈化處理效率高，無需外加動力。
權利要求書
1.一種旋升流式生活污水凈化罐，主要由罐體(6)和中央筒體(7)構成，其特征在于罐體(6)頂部為集氣罩(11)，集氣罩(11)上設置有導氣管(12);罐體(6)下部一側設置有進水布流管(8)，進水布流管(8)的進口與污水管相連;罐體(6)內設置有旋升流廊道(10)，旋升流廊道(10)圍繞中央筒體(7)由下向上盤旋至罐體(6)上部，旋升流廊道(10)底部與進水布流管(8)對應，旋升流廊道(10)頂部與中央筒體(7)上部的中央筒體進水口(14)對應;中央筒體(7)頂部高出罐體(6)頂部，中央筒體(7)底邊與罐體(6)底板連接，中央筒體(7)上部設置有出水管(9)，出水管(9)進口設置在中央筒體(7)底部，出水管(9)的出口設置在罐體(6)外面，出水管(9)出口低于中央筒體進水口(14);罐體(6)底板上設置有排泥管(13)。
2.根據權利要求1所述的旋升流式生活污水凈化罐，其特征在于所述旋升流廊道(10)的水平夾角θ為15ο～20ο，兩層之間的垂直間距L為0.3～1m，自上而下廊道距離逐漸增大，旋升流廊道(10)沿中央筒體(7)外壁向罐體(6)內壁的方向上保持水平。
3.根據權利要求1所述的旋升流式生活污水凈化罐，其特征在于所述集氣罩(11)為球缺形，矢高比為1/4～1/6。
說明書
旋升流式生活污水凈化罐
技術領域：
本實用新型屬于環境保護領域，具體涉及一種旋升流式生活污水凈化罐。
背景技術：
日前，環境問題越來越受到人們的關注，國家對污水的排放要求也日趨嚴格。我國農村目前農戶大多出于散居狀態，且對于生活污水的排放疏于管理，對于這類污水的治理，多用無動力自運行小型生活污水凈化裝置，這類裝置起源于日本和歐美，現今在我國農村地區和小型居民區也得到了一定的應用。目前，我國對類似裝置已有一定的研究，但現有的生活污水凈化處理裝置仍存在一些問題，主要表現在：1、裝置中的污水容易出現短流，這種情況的發生，使得污水處理裝置的實際有效利用空間大大減小，污水的出水水質也受到了影響;2、在無動力的情況下，污水與裝置中的活性微生物混合較差，很多無動力的生活污水處理裝置無攪拌裝置，使得污水與污泥無法充分接觸，從而影響了污水中有機物的去除;3、裝置中污水懸浮物的沉淀效率較低，現在很多污水處理裝置利用過濾來去除污水中的懸浮物，但是由于濾料在一段時間后需要清洗和更換，增加了運行管理的工作量，對于單靠沉降來去除懸浮物的凈化裝置來說，其懸浮物的沉淀效率大多較低，無法保證出水水質的需求。
發明內容：
本實用新型的目的在于克服現有生活污水凈化裝置空間利用效率較低，凈化處理效率低的技術缺陷，為人們提供一種有效容積利用效率高，凈化處理效率高，無需外加動力的旋升流式生活污水凈化罐。
本實用新型的目的是通過下述技術方案來實現的。

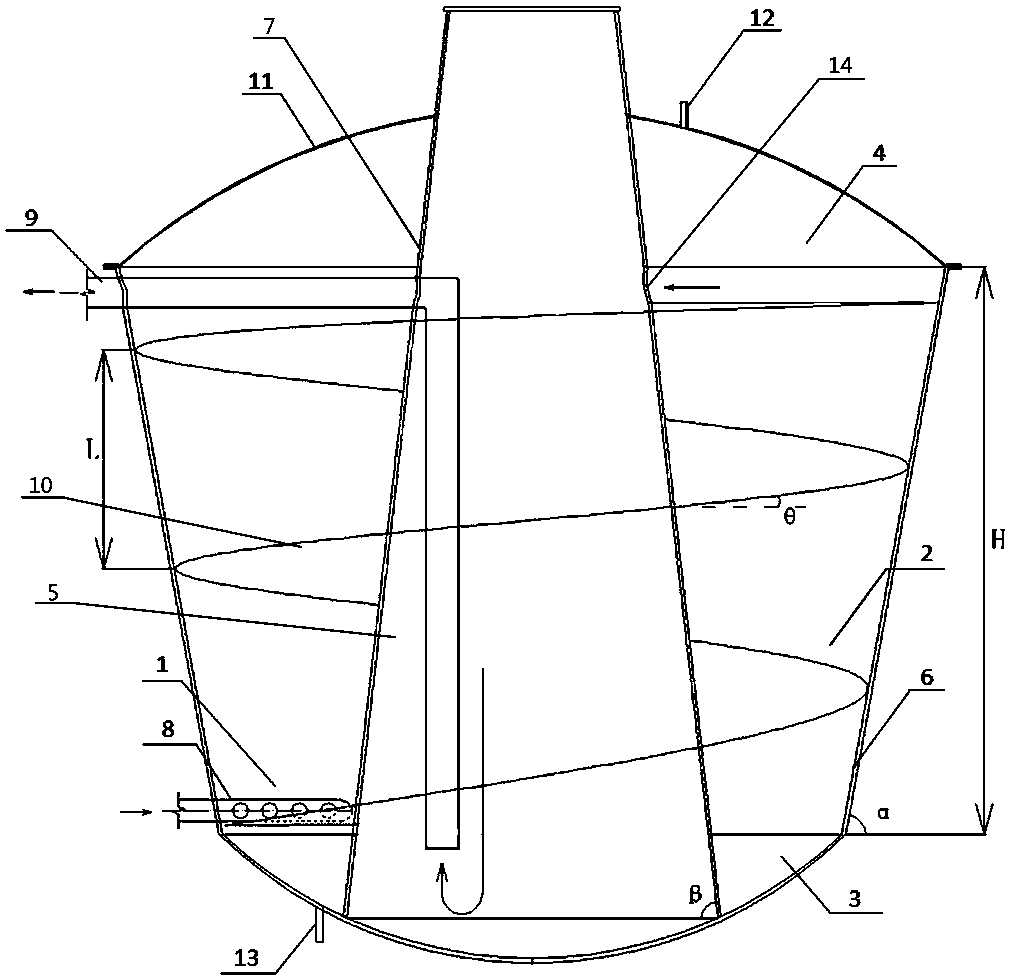

本實用新型的旋升流式生活污水凈化罐，主要由罐體6和中央筒體7構成，其特征在于罐體6頂部為集氣罩11，集氣罩11上設置有導氣管12;罐體6下部一側設置有進水布流管8，進水布流管8的進口與污水管相連;罐體6內設置有旋升流廊道10，旋升流廊道10圍繞中央筒體7由下向上盤旋至罐體6上部，旋升流廊道10底部與進水布流管8對應，旋升流廊道10頂部與中央筒體7上部的中央筒體進水口14對應;中央筒體7頂部高出罐體6頂部，中央筒體7底邊與罐體6底板連接，中央筒體7上部設置有出水管9，出水管9進口設置在中央筒體7底部，出水管9的出口設置在罐體6外面，出水管9出口低于中央筒體進水口14;罐體6底板上設置有排泥管13。
上述方案中，所述旋升流廊道10的水平夾角θ為15ο～20ο，兩層之間的垂直間距L為0.3～1m，自上而下廊道距離應逐漸增大，且旋升流廊道10沿中央筒體7外壁向罐體6內壁的方向上保持水平，以保證污泥和水流的均布，同時也保證污泥在廊道內的沉積。
上述方案中，所述集氣罩11為球缺形，矢高比為1/4～1/6。
本實用新型的旋升流式生活污水凈化罐分為布流區、旋升流區、污泥收集區、氣體收集區和強化處理區，污水通過進水布流管，均勻分布于旋升流廊道，進入旋升流區，在該區進行與微生物接觸，去除有機污染物，并且沉淀懸浮物，然后通過中央筒體進水口進入強化處理區，在此區污水進行深度的生化或物理凈化，最后通過出水管排出罐外。處理過程中產生的沼氣將上浮到氣體收集區進行收集，并由導氣管導出利用，產生的污泥將沿旋升流廊道沉降到污泥收集區，定期通過排泥管排出罐外。
旋升流區為下部進水，且進水布流管應沿罐體切向在旋升流廊道上均勻布水。在旋升流區，水流應沿旋升流廊道自下而上流動。旋升流區內應保持嚴格厭氧環境，強化處理區連通空氣，保持兼氧狀態。
本實用新型的構筑材料可采用玻璃鋼、金屬或其他硬化有機高分子聚合物。
本實用新型的旋升流式生活污水凈化罐主要用于單戶或居民小區聯戶的生活污水處理，其總有效容積在2～25m3。
本實用新型的優點在于：
一、本實用新型中，生活污水在布流裝置的作用下沿旋升流廊道進行螺旋升流運動，在未增加裝置體積的情況下，延長了污水的流動路徑，避免了短流的情況，充分利用了裝置的有效容積。
二、本實用新型中，沿罐體軸向法向布置的廊道可富集較多微生物，使反應裝置內微生物數量得到保障。
三、本實用新型中，旋升流廊道延長了污水流動路徑，污水在裝置中形成了推流狀態，廊道中的不同區段微生物組成狀況也將隨污水的水質處理狀況而有所差異，各個區段均能優勝劣汰，篩選出最優的微生物種群。
四、本實用新型中，在旋升流廊道流動過程中，根據淺層理論，污水中的懸浮物沉降距離更短，更易于沉降在旋升流廊道上，提高了污水中的固態污染物質的沉降效率。
五、本實用新型中，發酵過程中產生的沼氣氣泡會沿廊道向上流動，對所在廊道區域內的污水和微生物進行一定的攪動，使兩者接觸更加充分;同時，隨著裝置內沼氣累積和氣壓的增大，氣體收集區的沼氣壓力會使裝置中的污水進行小段回流，從而增進廊道內各區段的微生物和污水的混合。
六、本實用新型中，中央筒體內的強化處理工藝和設施可以根據之前出水狀況和處理的水質要求來配置和安裝，搭配靈活，適用性廣，能滿足各種地區對于出水的不同要求。
七、本實用新型中，旋升流過程和攪拌傳質強化過程需要的動力均靠污水自身的水頭和沼氣的浮力完成，整個推流區域無需外加動力。
八、本實用新型中，圓臺型的外殼便于批量運輸，且安裝方便，有利于裝置的批量生產和推廣。
綜上所述，本實用新型克服了現有生活污水凈化裝置空間利用效率較低，凈化處理效率低的技術缺陷，提供的旋升流式生活污水凈化罐有效容積利用效率高，凈化處理效率高，無需外加動力。
