申請日2015.07.16

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種煉油污水處理設備，包括通過射流泵與污水池相連接的調節池，所述的調節池為封閉腔體結構，在所述的調節池輸出端設置有電磁閥，所述的電磁閥輸出端連接有生物處理池，所述的生物處理池通過管道與過濾池相連接，所述的過濾池通過管道與軟化池相連接;在所述的調節池側壁上均勻間隔設置有至少4個電加熱器，在所述的調節池內設置有用于使污水流動的輸水槽，在所述的輸水槽底部設置有電加熱器，在所述的調節池上端內壁上設置有集水板，在所述的集水板上設置有若干通孔，所述的集水板沿調節池長度方向呈傾斜設置。本發明能夠提高處理效率，使油水有效分離并去除污水中的有害物質。

　　權利要求書

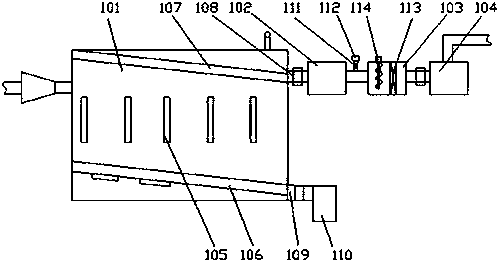

　　1.一種煉油污水處理設備，其特征在于：包括通過射流泵與污水池相連接的調節池(101)，所述的調節池(101)為封閉腔體結構，在所述的調節池(101)輸出端設置有電磁閥，所述的電磁閥輸出端連接有生物處理池(102)，所述的生物處理池(102)通過管道與過濾池(103)相連接，所述的過濾池(103)通過管道與軟化池(104)相連接;

　　在所述的調節池(101)側壁上均勻間隔設置有至少4個電加熱器(105)，在所述的調節池(101)內設置有用于使污水流動的輸水槽(106)，在所述的輸水槽(106)底部設置有電加熱器(105)，在所述的調節池(101)上端內壁上設置有集水板(107)，在所述的集水板(107)上設置有若干通孔，所述的集水板(107)沿調節池(101)長度方向呈傾斜設置，所述的集水板(107)靠近調節池(101)輸入端的高度大于其靠近調節池(101)輸出端的高度，在集水板(107)靠近調節池(101)輸出端設置有液體輸出口(108)，所述的液體輸出口(108)通過電磁閥與生物處理池(102)相連接;

　　在所述的調節池(101)上設置有油輸出口(109)，所述的油輸出口(109)通過單向閥與儲油箱(110)相連接;

　　在所述的過濾池(103)與生物處理池(102)之間凝絮劑添加閥門(111)，所述的凝絮劑添加閥門(111)為星形閥，所述的凝絮劑添加閥門(111)上端設置有凝絮劑槽(112)。

　　2.根據權利要求1所述的一種煉油污水處理設備，其特征在于：在所述的調節池(101)上設置有膨脹器。

　　3.根據權利要求1或2所述的一種煉油污水處理設備，其特征在于：在所述的過濾池(103)內設置有過濾器(113)。

　　4.根據權利要求3所述的一種煉油污水處理設備，其特征在于：在所述的過濾池(103)輸入口設置有螺旋攪拌裝置(114)。

　　5.一種煉油污水處理方法，其特征在于：包括以下步驟：

　　S1：去除污水中的油污：啟動設置在調節池(101)內的電加熱器(105)，提高調節池(101)內的溫度，將待處理污水采用射流泵高速噴入密閉調節池(101)內的輸水槽(106)上方，使污水中的水被汽化，油及污水中的重金屬沿著輸水槽(106)繼續流動并從油輸出口(109)輸出;

　　S2：采用集水板(107)對經汽化的水進行降溫收集，并從液體輸出口(108)輸出并在生物處理池(102)內進行生物曝氣處理;

　　S3：將經過生物曝氣處理的污水中加入凝絮劑并對凝絮劑與污水進行攪拌使其充分混合凝絮，并將凝絮污水輸入到過濾器(113)進行過濾處理;

　　S4：經過過濾處理的污水通入軟化池，去除剩余重金屬，并對污水進行蒸汽結晶除鹽后輸出。

　　說明書

　　一種煉油污水處理設備及處理方法

　　技術領域

　　本發明涉及一種煉油污水處理設備及處理方法。

　　背景技術

　　煉油污水主要來自于原油的直接蒸餾、重質油的裂化與蒸餾以及，某些餾分的精制等過程中產生的生產廢水。一般是根據廢水水質進行分類分流的，包括游離態含油廢水、乳化油廢水、冷卻水、鍋爐排水、含硫廢水、含堿廢水、含酸廢水以及一些特殊化合物廢水等。其特點體現在：1.污水量大，廢水組分復雜，有機物特別是烴類及其衍生物含量高，并且含有多種重金屬;2.除一般有機物外，主要的污染物還有油脂、酚類、硫化物和氨氮等，其COD含量較高，難降解物質多，而且受堿渣廢水和酸洗水的影響，廢水的ph變化較大;3.粒徑介于100-1000nm的微小油珠易被表面活性劑和流水固體所包圍，形成乳化油，穩定的懸浮于水中，這種狀態的油不能用靜置法從廢水中分離出來;4.油類污染物排入水體后會形成一層分子膜，污染水體的水質，使水中溶解氧含量下降。

　　現有的處理方式包括物理處理、化學處理等方式，均存在處理效果差的問題，同時，經處理的污水可生化性依然很差。

　　發明內容

　　本發明的目的在于提供一種煉油污水處理設備及處理方法，能夠提高處理效率，使油水有效分離并去除污水中的有害物質。

　　本發明通過以下技術方案實現：

　　一種煉油污水處理設備，包括通過射流泵與污水池相連接的調節池，所述的調節池為封閉腔體結構，在所述的調節池輸出端設置有電磁閥，所述的電磁閥輸出端連接有生物處理池，所述的生物處理池通過管道與過濾池相連接，所述的過濾池通過管道與軟化池相連接;

　　在所述的調節池側壁上均勻間隔設置有至少4個電加熱器，在所述的調節池內設置有用于使污水流動的輸水槽，在所述的輸水槽底部設置有電加熱器，在所述的調節池上端內壁上設置有集水板，在所述的集水板上設置有若干通孔，所述的集水板沿調節池長度方向呈傾斜設置，所述的集水板靠近調節池輸入端的高度大于其靠近調節池輸出端的高度，在集水板靠近調節池輸出端設置有液體輸出口，所述的液體輸出口通過電磁閥與生物處理池相連接;

　　在所述的調節池上設置有油輸出口，所述的油輸出口通過單向閥與儲油箱相連接;

　　在所述的過濾池與生物處理池之間凝絮劑添加閥門，所述的凝絮劑添加閥門為星形閥，所述的凝絮劑添加閥門上端設置有凝絮劑槽。

　　進一步地，為更好地實現本發明，在所述的調節池上設置有膨脹器。

　　進一步地，為更好地實現本發明，在所述的過濾池內設置有過濾器。

　　進一步地，為更好地實現本發明，在所述的過濾池輸入口設置有螺旋攪拌裝置。

　　一種煉油污水處理方法，包括以下步驟：

　　S1：去除污水中的油污：啟動設置在調節池內的電加熱器，提高調節池內的溫度，將待處理污水采用射流泵高速噴入密閉調節池內的輸水槽上方，使污水中的水被汽化，油及污水中的重金屬沿著輸水槽繼續流動并從油輸出口輸出;

　　S2：采用集水板對經汽化的水進行降溫收集，并從液體輸出口輸出并在生物處理池內進行生物曝氣處理;

　　S3：將經過生物曝氣處理的污水中加入凝絮劑并對凝絮劑與污水進行攪拌使其充分混合凝絮，并將凝絮污水輸入到過濾器進行過濾處理;

　　S4：經過過濾處理的污水通入軟化池，去除剩余重金屬，并對污水進行蒸汽結晶除鹽后輸出。

　　本發明與現有技術相比，具有以下有益效果：

　　(1)本發明通過采用調節池內的電加熱器對污水進行加熱操作，利用水與油沸點不同，使水蒸發排出，可以除油的同時，去除部分重金屬離子，殺滅部分微生物細菌;

　　(2)本發明通過采用集水板集中收集污水，將其集中輸送到下一步處理，利用生物處理池處理污水中剩余的微生物，提高污水的處理效率;

　　(3)本發明通過采用凝絮、軟化的方式，去除污水中殘留的重金屬離子，使污水進一步軟化，提高污水的可生化性能。
