申請日2015.06.24

　　公開(公告)日2015.10.21

　　IPC分類號E03F5/16; E03F5/14

　　摘要

　　本實用新型公開了一種帶雙層過濾籃的下水道污水過濾裝置，包括外過濾籃和內過濾籃，內過濾籃包括位于外過濾籃內左側的第一籃體和位于外過濾籃內右側第二籃體;外過濾籃位于第一、二籃體之間連接左、右翻板;左翻板具有與外過濾籃鉸接的左連接端和在取出第一過濾籃時可向上彈起關閉外過濾籃開口左側的左關閉端;右翻板具有與外過濾籃鉸接的右連接端和在取出第二籃體時可向上彈起關閉外過濾籃開口右側的右關閉端;第一、二籃體底部均形成沉淀區，沉淀區內設有磁鐵環;第一、二籃體位于沉淀區內設有油污吸附層;外過濾籃上部與內過濾籃之間設有臭味吸附層。本實用新型能進行雙重過濾，并濾掉金屬和小體積雜質，還能減少臭味散發，有利于人們健康。

　　摘要附圖



　　權利要求書

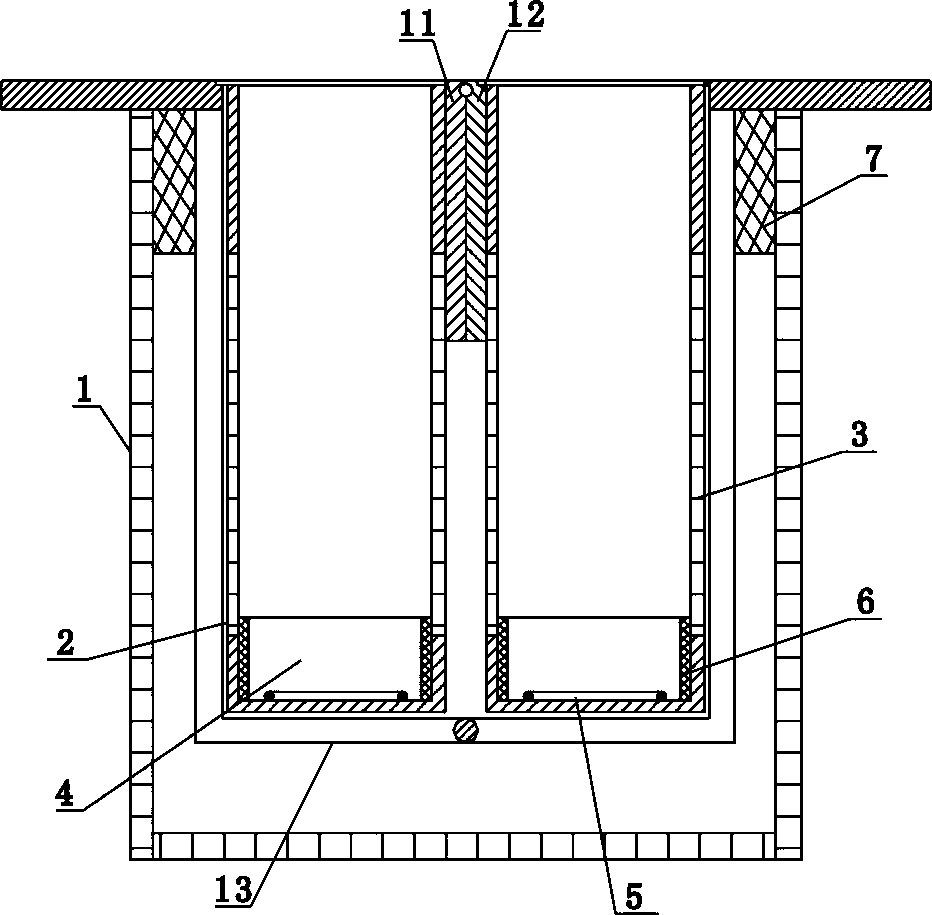

　　1.一種帶雙層過濾籃的下水道污水過濾裝置，其特征在于：包括外過濾籃(1)和內過濾籃，所述內過濾籃包括位于外過濾籃(1)內左側的第一籃體(2)和位于外過濾籃(1)內右側第二籃體(3);外過濾籃(1)位于第一籃體(2)和第二籃體(3)之間連接左翻板(11)和右翻板(12);左翻板(11)具有與外過濾籃(1)鉸接的左連接端和在取出第一過濾籃(2)時可向上彈起關閉外過濾籃(1)開口左側的左關閉端;所述右翻板(12)具有與外過濾籃(1)鉸接的右連接端和在取出第二籃體(3)時可向上彈起關閉外過濾籃(1)開口右側的右關閉端;所述第一籃體(2)和第二籃體(3)底部形成沉淀區(4)，沉淀區(4)內設有磁鐵環(5);所述第一籃體(2)和第二籃體(3)的側面設有過濾網;所述第一籃體(2)和第二籃體(3)位于沉淀區(4)內壁設有油污吸附層(6);所述外過濾籃(1)上部與內過濾籃之間設有臭味吸附層(7)。

　　2.根據權利要求1所述的帶雙層過濾籃的下水道污水過濾裝置，其特征在于：所述外過濾籃(1)包括外籃體，所述左連接端和右連接端通過彈性件鉸接于外籃體上。

　　說明書

　　帶雙層過濾籃的下水道污水過濾裝置

　　技術領域

　　本實用新型涉及建筑領域，尤其是涉及一種帶雙層過濾籃的下水道污水過濾裝置。

　　背景技術

　　現有的下水道只在進水口處設置一過濾網或過濾籃，過濾效果差，且容易導致進水口堵塞，還無法充去除水中細小的金屬雜質;清掃過濾網時，雜質會從過濾網細縫進入下水道，除雜效果差，還加重了市政污水處理的負擔。此外，過濾籃除雜時需整個取出，此時，雜質會進入下水道。而且，下水道內還會產生惡臭，影響人們的心情，不利于人們的健康。

　　實用新型內容

　　本實用新型為了克服現有技術的不足，提供一種能過濾掉細小雜質，在清理時防止雜質進入下水道，帶雙層過濾籃的下水道污水過濾裝置。

　　為了實現上述目的，本實用新型采用以下技術方案：一種帶雙層過濾籃的下水道污水過濾裝置，包括外過濾籃和內過濾籃，所述內過濾籃包括位于外過濾籃內左側的第一籃體和位于外過濾籃內右側第二籃體;外過濾籃位于第一籃體和第二籃體之間連接左翻板和右翻板;左翻板具有與外過濾籃鉸接的左連接端和在取出第一過濾籃時可向上彈起關閉外過濾籃開口左側的左關閉端;所述右翻板具有與外過濾籃鉸接的右連接端和在取出第二籃體時可向上彈起關閉外過濾籃開口右側的右關閉端;所述第一籃體和第二籃體底部形成沉淀區，沉淀區內設有磁鐵環;所述第一籃體和第二籃體的側面設有過濾網;所述第一籃體和第二籃體位于沉淀區內壁設有油污吸附層;所述外過濾籃上部與內過濾籃之間設有臭味吸附層。本實用新型設置了外過濾籃和內過濾籃起到雙重過濾作用，提高過濾效果;左翻板可在第一籃體取出時彈起，防止雜質進入外過濾籃和下水道，右翻板可在第二籃取出體時彈起，防止雜質進入外過濾籃和下水道，即使在清理內第一、二籃體時也能始終保持雙重過濾，增強過濾效果，且自動彈起無需人為操作，省時省力;加設沉淀區可對雜質進行沉淀，磁鐵環吸附水中的鐵釘等金屬，增強過濾效果，且保護環境;過濾網則保持第一籃體和第二籃體的正常出水;油污吸附層能吸附水中的油污，進而避免油污進入下水道，防止因油污凝結而堵住下水道，同時也對污水起到了一定的清潔作用;臭味吸附層可吸附下水道內的惡臭，防止臭味散發到地面，有利于人們的健康。

　　進一步地，所述外過濾籃包括外籃體，所述左連接端和右連接端通過彈性件鉸接于外籃體上。該設置結構簡單，且容易實現。

　　綜上所述，本實用新型能進行雙重過濾，并濾掉金屬和小體積雜質，還能減少臭味散發，有利于人們健康。
