申請日2015.06.24

　　公開(公告)日2015.10.14

　　IPC分類號C02F3/30

　　摘要

　　本發明公開了一種用于農村生活污水處理的新型生物濾池，包括有池體，池體內設有多組并列的過濾單元，每個過濾單元包括有曝氣混合區，曝氣混合區兩側分別設有生物過濾區，兩個生物過濾區的外側分別設有清水出水區;所述曝氣混合區底部安裝有充氧回流系統;池體上開有與曝氣混合區聯通的進水口以及與清水出水區聯通的出水口。本發明適用于不僅用地緊張，而且要求出水水質嚴格的地區。池體結構上形式緊湊，節省用地面積，而且采用間歇式運行和序批式處理模式有利于處理農村污水排放無規律性、水質不穩定性。

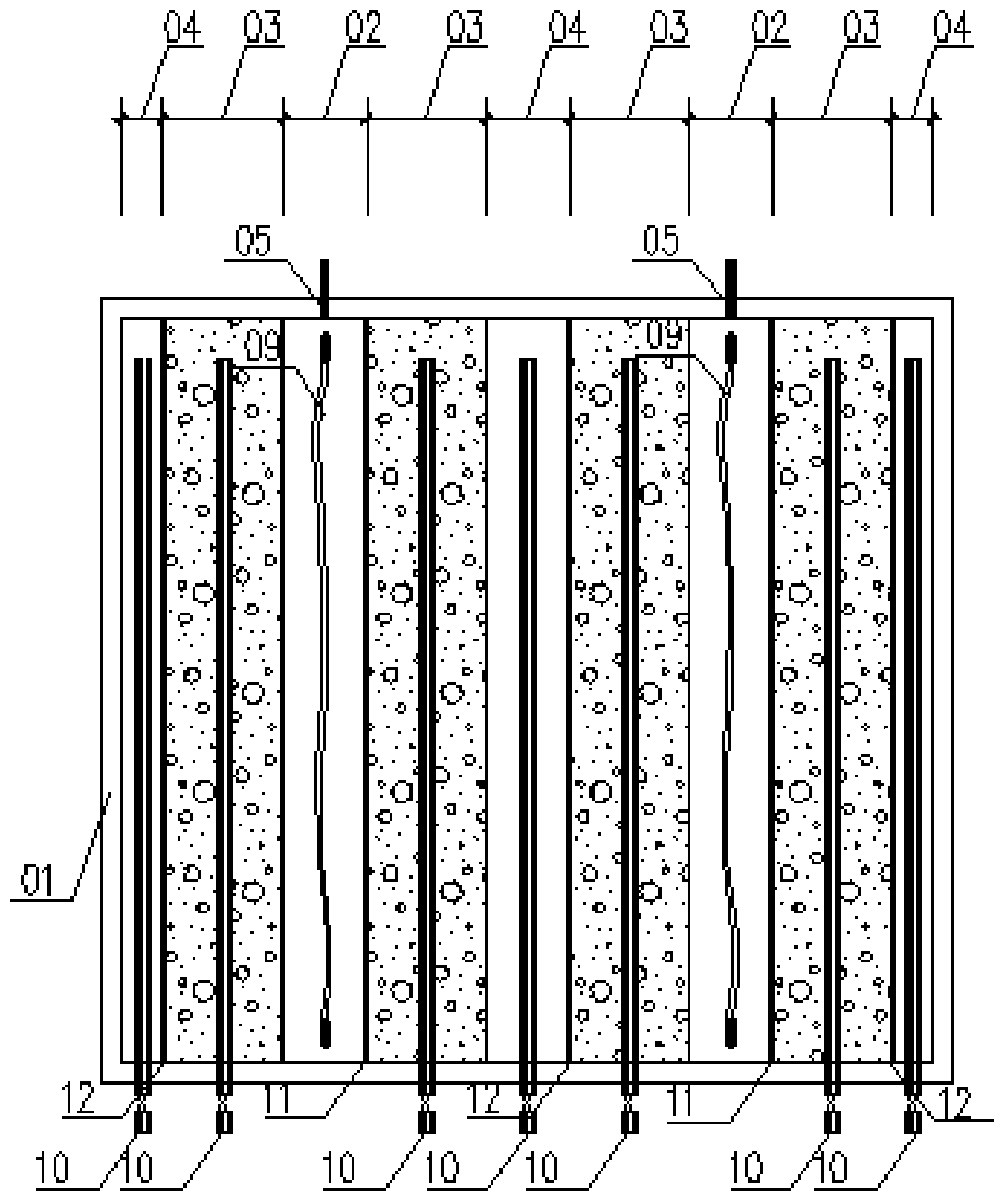

　　摘要附圖



　　權利要求書

　　1.一種用于農村生活污水處理的新型生物濾池，其特征在于：包括有池體，池體內設有多組并列的過濾單元，每個過濾單元包括有曝氣混合區，曝氣混合區兩側分別設有生物過濾區，兩個生物過濾區的外側分別設有清水出水區;曝氣混合區與生物過濾區之間通過曝氣槽側板分隔，生物過濾區和清水出水區之間通過出水槽側板分隔，所述曝氣槽側板和出水槽側板上分別開有側板布水孔;所述曝氣混合區底部安裝有充氧回流系統;池體上開有與曝氣混合區聯通的進水口以及與清水出水區聯通的出水口。

　　2.根據權利要求1所述的一種用于農村生活污水處理的新型生物濾池，其特征在于：所述在曝氣混合區和生物過濾區底部分別設置有排泥放空集泥管及排口。

　　3.根據權利要求1所述的一種用于農村生活污水處理的新型生物濾池，其特征在于：所述生物過濾區內自上而下依次設有卵石層、生態填料層一、生態填料層二、防滲膜層和洗砂層。

　　4.根據權利要求1所述的一種用于農村生活污水處理的新型生物濾池，其特征在于：所述池體內側邊設有橫向的曝氣主管，曝氣主管上聯通有多個曝氣支管，所述曝氣支管分別與相應曝氣混合區底部的充氧回流系統聯通。

　　5.根據權利要求1所述的一種用于農村生活污水處理的新型生物濾池，其特征在于：所述充氧回流系統包括有充氧回流管，充氧回流管的管壁上分布有若干出氣孔。

　　說明書

　　一種用于農村生活污水處理的新型生物濾池

　　技術領域：

　　本發明主要涉及農村生活污水處理技術領域，尤其涉及一種用于農村生活污水處理的新型生物濾池。

　　背景技術：

　　生物濾池是利用需氧微生物對污水或有機性廢水進行生物氧化處理的方法。以淬石、焦炭、礦渣或人工濾襯等作為先填層，然后將污水從先填層上流過，并充分供給氧氣和營養，此時在濾材表面生成一層凝膠狀生物膜(細菌類、原生動物、藻類、茵類等)，當污水沿此膜流下時，污水中的可溶性、膠性和懸浮性物質吸附在生物膜上而被微生物氮化分解。

　　目前生物濾池有很多種組合方式1、主要去除污水中含碳有機物時，宜采用單級碳氧化曝氣生物濾池;2、要求去除污水中含碳有機物并完成氨氮的硝化時，可采用單級碳氧化曝氣生物濾池，并適當降低負荷;也可以采用碳氧化濾池和硝化曝氣濾池的兩級串聯工藝;3、當進水碳源充足且出水水質對總氮要求高時，宜采用前置反硝化濾池+硝化濾池組合工藝;4、當進水的總氮濃度高、碳源不足而出水有對總氮要求嚴格時，可采用后置硝化工藝，并補充碳源;或采用前置反硝化濾池并外加碳源。

　　目前在農村生活污水處理工藝中所選擇的生物濾池，比較單一處理模式，要求出水水質不高，可以采用單級碳氧化曝氣生物濾池;要求出水水質嚴格，就要采用碳氧化濾池和硝化曝氣濾池、前置反硝化濾池+硝化濾池和后置反硝化濾池+硝化濾池;如遇到不僅用地緊張，而且要求出水水質嚴格，那么組合式的生物濾池設計就比較困難，為此尋找一種新型的生物濾池解決這解決這個困難。

　　發明內容：

　　本發明目的就是為了彌補已有技術的缺陷，提供一種用于農村生活污水處理的新型生物濾池。一種間歇式運行、序批式處理模式的新型生物濾池，池體主要包括曝氣混合區、生物過濾區和清水出水區，污水經處理后滿足相應的國家污水排放標準。

　　本發明是通過以下技術方案實現的：

　　一種用于農村生活污水處理的新型生物濾池，其特征在于：包括有池體，池體內設有多組并列的過濾單元，每個過濾單元包括有曝氣混合區，曝氣混合區兩側分別設有生物過濾區，兩個生物過濾區的外側分別設有清水出水區;曝氣混合區與生物過濾區之間通過曝氣槽側板分隔，生物過濾區和清水出水區之間通過出水槽側板分隔，所述曝氣槽側板和出水槽側板上分別開有側板布水孔;所述曝氣混合區底部安裝有充氧回流系統;池體上開有與曝氣混合區聯通的進水口以及與清水出水區聯通的出水口。

　　一種用于農村生活污水處理的新型生物濾池，其特征在于：所述在曝氣混合區和生物過濾區底部分別設置有排泥放空集泥管及排口。

　　一種用于農村生活污水處理的新型生物濾池，其特征在于：所述生物過濾區內自上而下依次設有卵石層、生態填料層一、生態填料層二、防滲膜層和洗砂層。

　　一種用于農村生活污水處理的新型生物濾池，其特征在于：所述池體內側邊設有橫向的曝氣主管，曝氣主管上聯通有多個曝氣支管，所述曝氣支管分別與相應曝氣混合區底部的充氧回流系統聯通。

　　一種用于農村生活污水處理的新型生物濾池，其特征在于：所述充氧回流系統包括有充氧回流管，充氧回流管的管壁上分布有若干出氣孔。

　　本發明適用于農村生活污水，新型生物濾池為間歇式運行和序批式處理模式，運行周期為12小時。

　　污水分批從新型生物濾池的曝氣混合區進水口進入，通過曝氣混合區底部的充氧及回流系統運行，曝氣槽側板上的側板布水孔和生物過濾區連接實現循環，待充氧及回流系統停止后，污水從生物過濾區底部經出水槽側板設置側板布水孔流入清水出水區，然后經過清水出水區出水口排放，在曝氣混合區和生物過濾區都設置排泥放空集泥管及排口10。

　　工作原理：本新型生物濾池主要用來處理農村生活污水，運行模式采用間歇式運行、序批式處理，一個運行周期為12小時，新型生物濾池可以根據污水處理規模單組、多組并列運行。

　　1、污水分批進入池體的曝氣混合區，通過曝氣混合區底部的充氧及回流系統，再使用曝氣槽側板上的側板布水孔與生物過濾區連接，在兩個特殊構造區域的作用下污水好氧、缺氧不斷循環，硝化與反硝化同步進行，同時生物過濾區的生物填料上富集豐富的生物菌群，有效的去處廢水中有機物、氮和磷;

　　2、充氧及回流系統停止后，然后開啟清水出水區的出水口閥門，清水出水區的出水槽側板設置側板布水孔，污水從生物過濾區底部流入清水出水區，有效的截流污水中的污泥絮凝體和污水中的SS，出水后達標排放。

　　3、在曝氣混合區和生物過濾區設置排泥放空集泥管及排口，一個周期完成后排放污泥和放空一次，污泥流入污水處理站的污泥池儲存。

　　本發明的優點是：

　　本發明適用于不僅用地緊張，而且要求出水水質嚴格的地區。池體結構上形式緊湊，節省用地面積，而且采用間歇式運行和序批式處理模式有利于處理農村污水排放無規律性、水質不穩定性。
