申請日2015.06.24
公開(公告)日2015.11.11
IPC分類號C02F1/00
摘要
本實用新型公開了一種船用污水處理系統，包括：安置在船上的污水箱;安置在船上的馬桶;連通所述馬桶和所述污水箱的污水管;豎直設置于所述污水箱頂面且連通該污水箱的透氣管;粉碎泵;連接所述污水箱和所述粉碎泵入口的第一排水管;含三個端口的三通球閥;連接所述粉碎泵出口和所述三通球閥第一端口的第二排水管;連接所述三通球閥第二端口和甲板排水口的第三排水管;連接所述三通球閥第三端口和船底排水口的第四排水管。本實用新型能存放船上生活污水，并將污水進行環保處理后排出舷外。

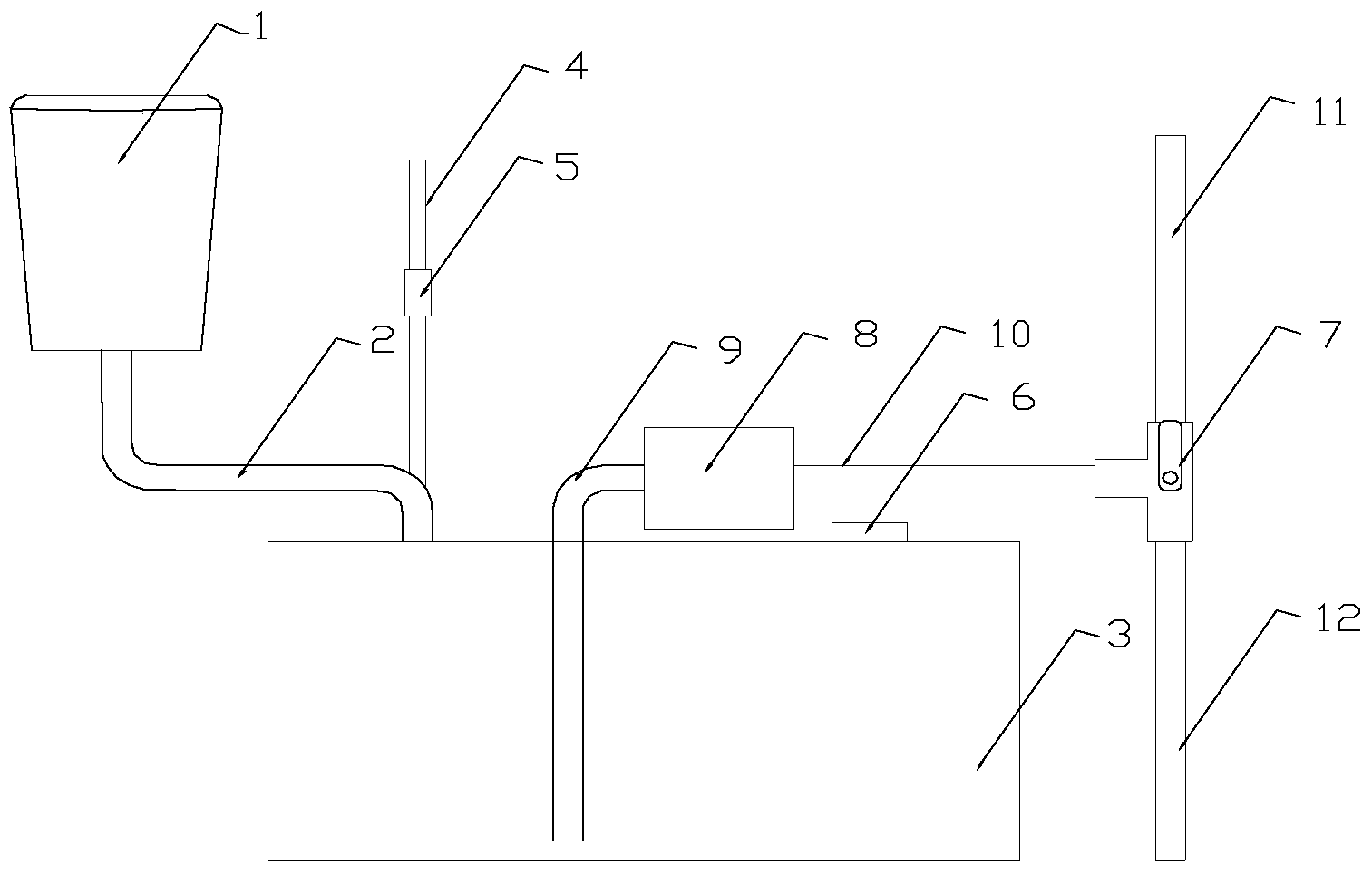

摘要附圖
權利要求書
1.一種船用污水處理系統，其特征在于，包括：
安置在船上的污水箱;
安置在船上的馬桶;
連通所述馬桶和所述污水箱的污水管;
豎直設置于所述污水箱頂面且連通該污水箱的透氣管;
粉碎泵;
連接所述污水箱和所述粉碎泵入口的第一排水管;
含三個端口的三通球閥;
連接所述粉碎泵出口和所述三通球閥第一端口的第二排水管;
連接所述三通球閥第二端口和甲板排水口的第三排水管;以及
連接所述三通球閥第三端口和船底排水口的第四排水管。
2.根據權利要求1所述的船用污水處理系統，其特征在于，還包括設置在所 述透氣管管道上的除臭濾器。
3.根據權利要求1所述的船用污水處理系統，其特征在于，還包括用于指示 所述污水箱中水位高度的液位計。
說明書
一種船用污水處理系統
技術領域
本實用新型涉及船舶領域，尤其涉及用于船舶的污水處理系統。
背景技術
污水處理指能有效處理各種生活污水，工業廢水等，避免污水及污染物直接流 入水域，對改善生態環境、提升城市品位和促進經濟發展具有重要意義。目前，在 港口和沿岸水域，嚴禁游艇的生活污水直接排出舷外。因此在船上必須安裝有污水 存放箱柜。但是，現有污水箱柜多數沒有污水處理功能，需通過專用接口將污水箱 中污水抽排到岸上專用污水處理設備。并且，污水箱容量有限，使用也受限制。
發明內容
本實用新型的目的在于提供一種船用污水處理系統，能存放船上生活污水， 并將污水進行環保處理后排出舷外。
實現上述目的的技術方案是：
一種船用污水處理系統，包括：
安置在船上的污水箱;
安置在船上的馬桶;
連通所述馬桶和所述污水箱的污水管;
豎直設置于所述污水箱頂面且連通該污水箱的透氣管;
粉碎泵;
連接所述污水箱和所述粉碎泵入口的第一排水管;
含三個端口的三通球閥;
連接所述粉碎泵出口和所述三通球閥第一端口的第二排水管;
連接所述三通球閥第二端口和甲板排水口的第三排水管;以及
連接所述三通球閥第三端口和船底排水口的第四排水管。
在上述的船用污水處理系統中，還包括設置在所述透氣管管道上的除臭濾器。
在上述的船用污水處理系統中，還包括用于指示所述污水箱中水位高度的液 位計。
本實用新型的有益效果是：本實用新型通過馬桶將污水處理劑排入污水箱， 再用粉碎泵將污水抽排出污水箱，并通過設置的三通閥，可選擇將污水通過甲 板專用接口排到岸上污水處理裝置，也可在允許排放水域?qū)⒔?jīng)過處理的污水直 接排出舷外，防止污染。
