申請日2015.06.24

　　公開(公告)日2015.11.04

　　IPC分類號C02F11/18; C02F11/12

　　摘要

　　本實用新型屬于機械設備技術領域且公開了一種高效污泥烘干設備，包括烘干滾筒，所述烘干滾筒頂部設有進料口，所述烘干滾筒底部一端設有出料口，所述烘干滾筒內壁連接隔熱層，所述烘干滾筒一端連接轉動軸，所述轉動軸設有攪拌棒、攪拌葉片和蝸輪，所述攪拌棒一側面設有通孔，所述蝸輪連接蝸桿，所述蝸桿連接電機，所述電機底部設有第一支撐架，所述轉動軸一端連接導氣管，所述導氣管一端連接熱源，所述熱源頂部設有風機，所述熱源底部設有第二支撐架。本實用新型通過攪拌棒和轉動軸傳送熱源，再通過通孔對物料排放熱氣，增加了導熱面積，通過攪拌葉片能清理桶壁上的物料，防止物料黏性過大粘在桶壁上，增加了烘干的效率。

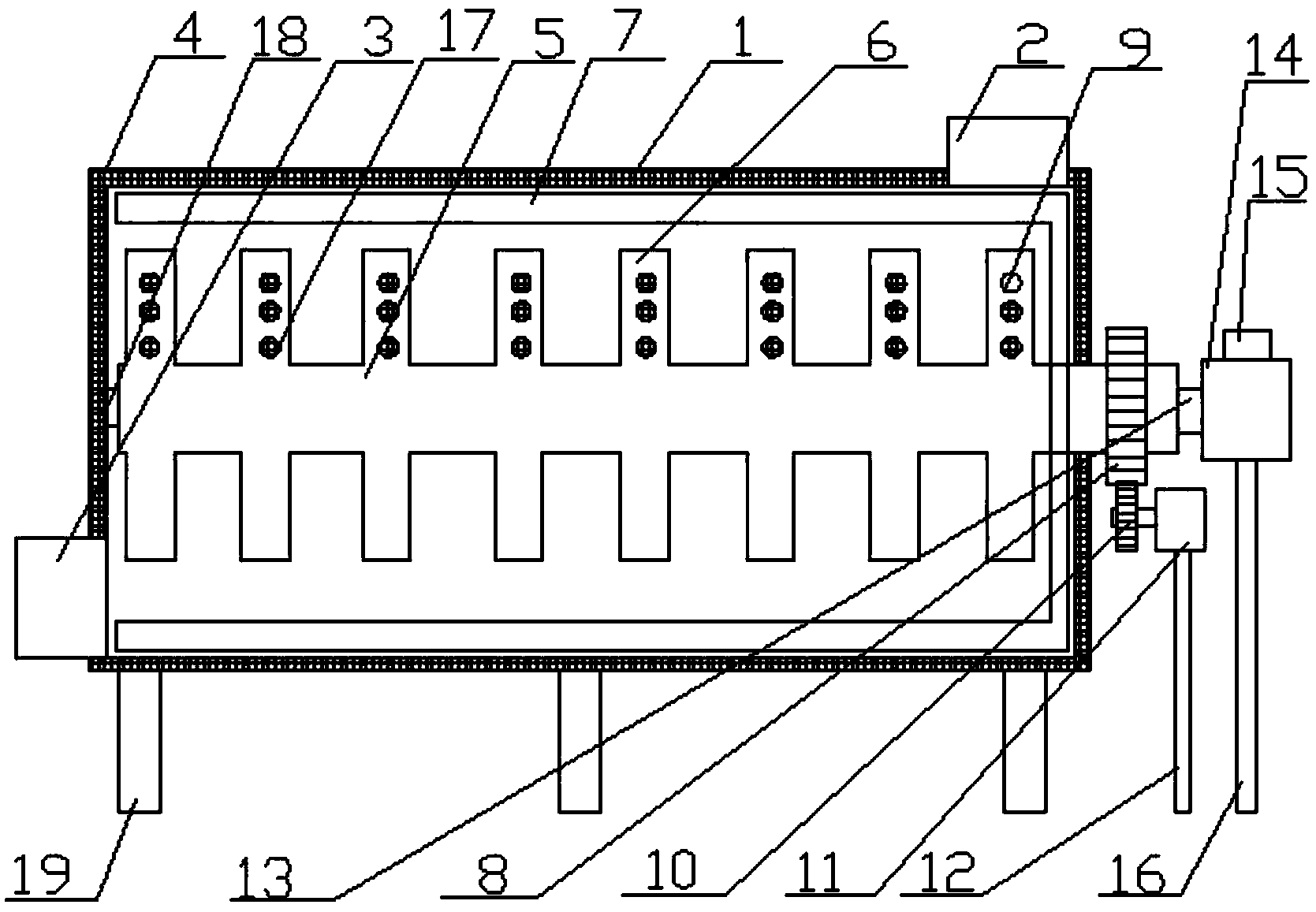

　　摘要附圖



　　權利要求書

　　1.一種高效污泥烘干設備，包括烘干滾筒(1)，其特征在于，所述烘干滾 筒(1)頂部設有進料口(2)，所述烘干滾筒(1)底部一端設有出料口(3)， 所述烘干滾筒(1)內壁連接隔熱層(4)，所述烘干滾筒(1)一端連接轉動軸 (5)，所述轉動軸(5)設有攪拌棒(6)、攪拌葉片(7)和蝸輪(8)，所述 攪拌棒(6)一側面設有通孔(9)，所述蝸輪(8)連接蝸桿(10)，所述蝸桿 (10)連接電機(11)，所述電機(11)底部設有第一支撐架(12)，所述轉動 軸(5)一端連接導氣管(13)，所述導氣管(13)一端連接熱源(14)，所述 熱源(14)頂部設有風機(15)，所述熱源(14)底部設有第二支撐架(16)。

　　2.根據權利要求1所述的一種高效污泥烘干設備，其特征在于，所述隔熱 層(4)為酚醛泡沫層。

　　3.根據權利要求1所述的一種高效污泥烘干設備，其特征在于，所述通孔 (9)頂部設有防護網(17)，所述通孔(9)設在攪拌棒(6)攪拌反方向的一 側，所述攪拌葉片(7)通過螺母連接轉動軸(5)，所述攪拌葉片(7)為2個， 所述攪拌棒(6)內部為中空的。

　　4.根據權利要求1所述的一種高效污泥烘干設備，其特征在于，所述轉動 軸(5)內部為中空的轉動軸(5)，所述轉動軸(5)一端頂部設有固定件(18)， 所述固定件(18)通過轉軸活動連接烘干滾筒(1)一端內壁。

　　5.根據權利要求1所述的一種高效污泥烘干設備，其特征在于，所述烘干 滾筒(1)底部設有第三放置架(19)。

　　說明書

　　一種高效污泥烘干設備

　　技術領域

　　本實用新型涉及一種污泥烘干設備，具體涉及一種高效污泥烘干設備，屬于 機械設備技術領域。

　　背景技術

　　污泥烘干機主要由引風機、打散裝置、帶式上料機、進料機、回轉滾筒、 熱源、帶式出料機、卸料器和配電柜構成。因此污泥烘干機的工作區包括出料區、 傾斜揚料板區、清理區、導料區構成污泥烘干機根據是礦山設備廠家生產的一種 非常成熟的烘干干燥設備適于烘干污泥、金屬和非金屬礦的磁、重、浮精礦及水 泥工業的粘土等多個行業。它的特點是生產率高，操作方便。筒體是臥式回轉圓 筒，其內部從前至后焊有交錯排列角度不同的各式抄板，可將鍋爐尾氣做為污泥 烘干機的供熱熱源，成功推出利用鍋爐廢氣烘干機。是供熱無投資，用熱無成本。 真節能干燥，真正節能環保，但是現有的污泥烘干設備導熱都是在桶壁上，導熱 不均勻，烘干效率都不高，并且在對黏性物料進行處理的時候，粘性物料容易黏 在桶壁上，為此，我們提出一種高效污泥烘干設備。

　　實用新型內容

　　本實用新型要解決的技術問題克服現有的缺陷，通過攪拌棒和轉動軸傳送熱 源，再通過通孔對物料排放熱氣，增加了導熱面積，通過攪拌葉片能清理桶壁上 的物料，防止物料黏性過大粘在桶壁上，增加了烘干的效率，可以有效解決背景 技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　本實用新型提供一種高效污泥烘干設備，包括烘干滾筒，所述烘干滾筒頂部 設有進料口，所述烘干滾筒底部一端設有出料口，所述烘干滾筒內壁連接隔熱層， 所述烘干滾筒一端連接轉動軸，所述轉動軸設有攪拌棒、攪拌葉片和蝸輪，所述 攪拌棒一側面設有通孔，所述蝸輪連接蝸桿，所述蝸桿連接電機，所述電機底部 設有第一支撐架，所述轉動軸一端連接導氣管，所述導氣管一端連接熱源，所述 熱源頂部設有風機，所述熱源底部設有第二支撐架。

　　作為本實用新型的一種優選技術方案，所述隔熱層為酚醛泡沫層。

　　作為本實用新型的一種優選技術方案，所述通孔頂部設有防護網，所述通孔 設在攪拌棒攪拌反方向的一側，所述攪拌葉片通過螺母連接轉動軸，所述攪拌葉 片為2個，所述攪拌棒內部為中空的。

　　作為本實用新型的一種優選技術方案，所述轉動軸內部為中空的轉動軸，所 述轉動軸一端頂部設有固定件，所述固定件通過轉軸活動連接烘干滾筒一端內 壁。

　　作為本實用新型的一種優選技術方案，所述烘干滾筒底部設有第三放置架。

　　本實用新型所達到的有益效果是：一種高效污泥烘干設備，通過攪拌棒和轉 動軸傳送熱源，再通過通孔對物料排放熱氣，增加了導熱面積，通過攪拌葉片能 清理桶壁上的物料，防止物料黏性過大粘在桶壁上，增加了烘干的效率，本設備 結構簡單，成本較低，節省能源。
