申請日2015.07.27

　　公開(公告)日2015.11.25

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及移動式污水快速凈化裝置，包括混凝罐，混凝罐進水管與混凝罐的底部連通，混凝罐的頂部通過混凝罐出水管與凈化罐連通，凈化罐的頂部分別開有與罐體內部連通的填料口、第一排氣管出水管及第一檢修口，所凈化罐的內部由下至上依次形成沉淀區、重力分離區、過濾區及清液區。本實用新型結構簡單、使用方便，混合罐的布置能使藥劑與污水充分混合，提升藥劑使用效果，通過將混凝罐出水管與凈化罐的中部連通，污水進入凈化罐內后形成旋流，進一步使混凝過程中的絮體相互碰撞、變大，纖維球壓附在濾帽外圍形成濾料層，濾層空隙沿水流方向逐漸變小，從而實現對污染物的截留、吸附作用，有效滿足了工程化實施的轉場要求。

　　權利要求書

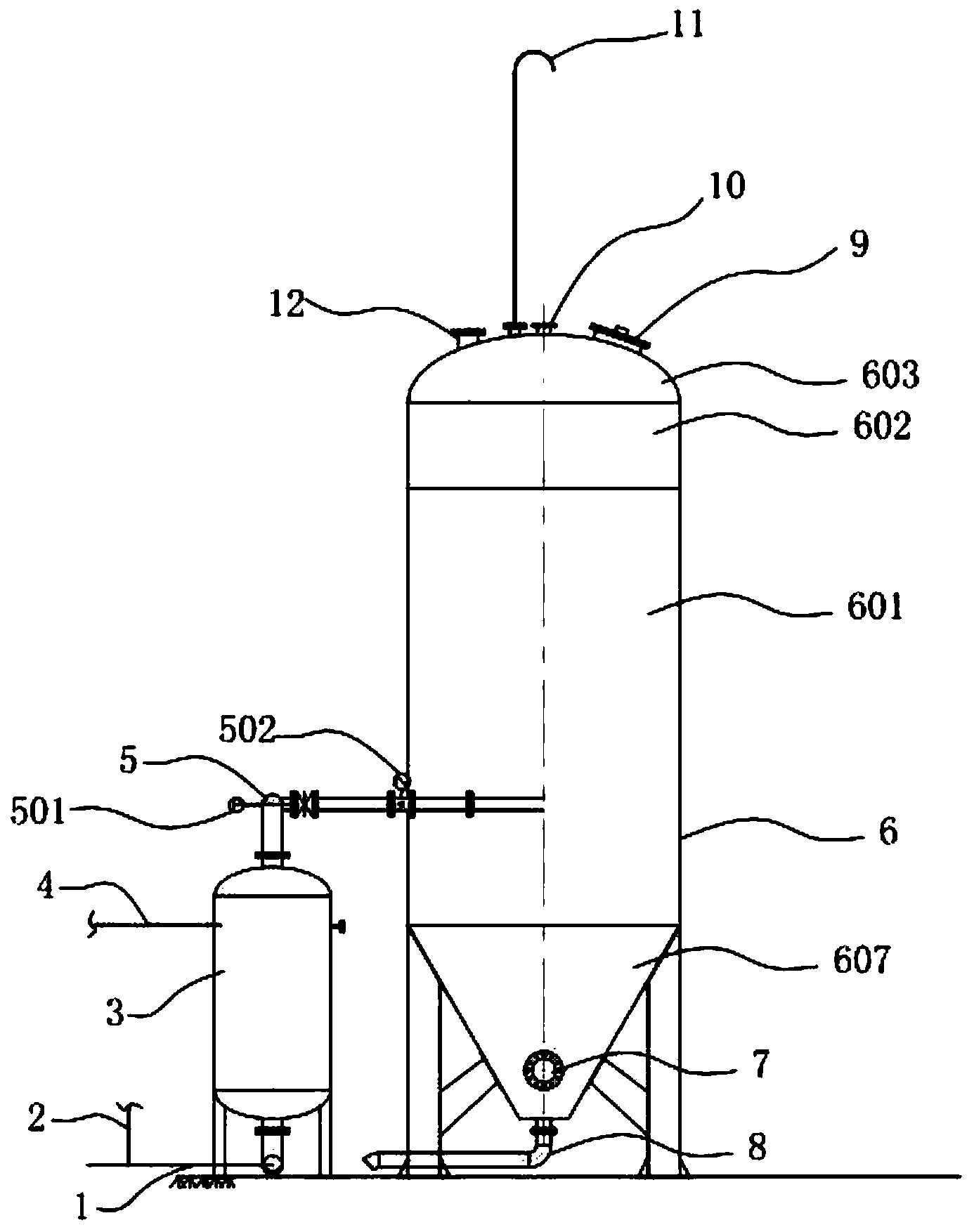

　　1.移動式污水快速凈化裝置，其特征在于：包括混凝罐(3)，混凝罐 進水管(1)與混凝罐(3)的底部連通，混凝罐(3)的頂部通過混凝罐出 水管(5)與凈化罐(6)連通，所述凈化罐(6)的頂部分別開有與罐體內 部連通的填料口(12)、第一排氣管(11)出水管(10)及第一檢修口(9)， 所述凈化罐(6)的內部由下至上依次形成沉淀區(607)、重力分離區(601)、 過濾區(602)及清液區(603)，于所述過濾區(602)與重力分離區(601) 之間還設置用于承載填料的細格柵(606)，在所述細格柵(606)的上部還 設置蓋板(608)，于所述蓋板(608)上設置多個濾帽(604);在所述過濾 區(602)內還布置多個用于吸附中水懸浮物的過濾介質，在所述凈化罐(6) 上還連反沖排水管(13)和第二排氣管(15)。

　　2.如權利要求1所述的移動式污水快速凈化裝置，其特征在于：所述 凈化罐(6)為筒形，在所述凈化罐(6)的底部形成錐體結構，在所述錐 體結構上還設置第二檢修口(7)，所述錐體結構還與排泥管(8)連通。

　　3.如權利要求1所述的移動式污水快速凈化裝置，其特征在于：所述 第一排氣管(11)與第二排氣管(15)的高度相同，在所述第二排氣管(15) 上還設置虹吸阻斷口。

　　4.如權利要求1所述的移動式污水快速凈化裝置，其特征在于：于所 述凈化罐(6)上還設置觀察口(14)。

　　5.如權利要求1所述的移動式污水快速凈化裝置，其特征在于：在所 述混凝罐出水管(5)及凈化罐(6)的出水管(10)上還分別設置壓力表 (501)，在所述混凝罐出水管(5)上還設置流量表(502)。

　　6.如權利要求1所述的移動式污水快速凈化裝置，其特征在于：在所 述混凝罐(3)的中部還開有絮凝劑投放口(4)，在混凝罐進水管(1)上 還設置混凝劑投放口(2)。

　　7.如權利要求1所述的移動式污水快速凈化裝置，其特征在于：所述 混凝罐出水管(5)的一端與凈化罐(6)的中部連接。

　　8.如權利要求1所述的移動式污水快速凈化裝置，其特征在于：所述 過濾介質采用纖維球(605)。

　　說明書

　　移動式污水快速凈化裝置

　　技術領域

　　本實用新型涉及污水凈化設備，尤其涉及適用于河湖清淤工程的移動式污 水快速凈化裝置。

　　背景技術

　　由于水資源的短缺以及環保意識的增強，中水開發與回用技術在水處理技 術領域得到了迅速發展。中水是指污水經適當處理后，達到一定的水質指標， 滿足某種使用要求，可以進行有益使用的水。目前，凈化水的工藝一般采用強 化混凝+沉淀的工藝對中間水進行處理，但河湖清淤一體化工程中淤泥脫水站 的建設嚴重受到場地的制約，無法安置大型沉淀池給中水的形成提供足夠的水 力停留時間，從而致使水中的懸浮物偏多，達不到理想的回用狀態，導致后續 的藥劑溶配、設備清洗受到影響，降低了藥劑的有效使用率，影響淤泥脫水的 處理效果，也同時加重污水處理內循環的負擔。

　　實用新型內容

　　本申請人針對上述現有問題，進行了研究改進，提供移動式污水快速凈化 裝置，利用本實用新型能有效過濾中水中的懸浮物，提高水處理過程中尾水的 回用能力，提供較低濁度下的中水回用資源，且占地面積小，設備可隨工程場 地的變更轉場使用。

　　本實用新型所采用的技術方案如下：

　　一種移動式污水快速凈化裝置，包括混凝罐，混凝罐進水管與混凝罐的底 部連通，混凝罐的頂部通過混凝罐出水管與凈化罐連通，所述凈化罐的頂部分 別開有與罐體內部連通的填料口、第一排氣管出水管及第一檢修口，所述凈化 罐的內部由下至上依次形成沉淀區、重力分離區、過濾區及清液區，于所述過 濾區與重力分離區之間還設置用于承載填料的細格柵，在所述細格柵的上部還 設置蓋板，于所述蓋板上設置多個濾帽;在所述過濾區內還布置多個用于吸附 中水懸浮物的過濾介質，在所述凈化罐上還連反沖排水管和第二排氣管。

　　作為上述技術方案的進一步改進：

　　所述凈化罐為筒形，在所述凈化罐的底部形成錐體結構，在所述錐體結構 上還設置第二檢修口，所述錐體結構還與排泥管連通;

　　所述第一排氣管與第二排氣管的高度相同，在所述第二排氣管上還設置虹 吸阻斷口;

　　于所述凈化罐上還設置觀察口;

　　在所述混凝罐出水管及凈化罐的出水管上還分別設置壓力表，在所述混凝 罐出水管上還設置流量表;

　　在所述混凝罐的中部還開有絮凝劑投放口，在混凝罐進水管上還設置混凝 劑投放口;

　　所述混凝罐出水管的一端與凈化罐的中部連接;

　　所述過濾介質采用纖維球。

　　本實用新型的有益效果如下：

　　本實用新型結構簡單、使用方便，混合罐的布置能使藥劑與污水充分混合， 提升藥劑使用效果，通過將混凝罐出水管與凈化罐的中部連通，使污水進入凈 化罐內后形成旋流，形成的旋流具備一定的剪切力，進一步使混凝過程中的絮 體相互碰撞、變大。在過濾過程中，纖維球被填充在凈化罐的過濾區內，由于 纖維球的比重小，當污水上升至過濾區時，凈化罐內的水壓作用在纖維球上， 使纖維球壓附在濾帽外圍形成濾料層，濾層空隙沿水流方向逐漸變小，從而實 現對污染物的截留、吸附作用。第一排氣管及第二排氣管的布置能實現凈化罐 內液位上升時、罐體內部原有空氣的排除，在第二排氣管上設置虹吸阻斷口， 防止罐體內外壓強查之下產生的虹吸現象，觀察口的布置可通過觀察出水情況 判別凈化效果，最后本實用新型可以快速拆裝、便于轉運和移動，有效滿足了 工程化實施的轉場要求。
