申請日2015.06.24

　　公開(公告)日2015.11.11

　　IPC分類號C02F9/14

　　摘要

　　一種重金屬污水處理裝置，包括攪拌池，所述攪拌池內設有轉軸，所述轉軸上均勻布置有若干個攪拌葉片;所述攪拌池左側設有污水進口和藍藻液入口;所述攪拌通過管道與沉淀池連接，所述沉淀池的頂部設有螺旋加絮凝劑裝置，所述螺旋加絮凝劑裝置的底部安裝有攪拌器，所述沉淀池的中部設有微濾膜，所述微濾膜與水平面的夾角為30°，微濾膜與沉淀池接觸處設有藍藻出口;所述沉淀池與硝化池通過管道連接。本實用新型的有益效果是利用藍藻來吸附重金屬，凈化效果好;池體內設有填料，填料表面生長有生物膜，污水在流動過程中與生物膜接觸，發生生物氧化反應，使得除去重金屬的污水得到進一步的凈化。

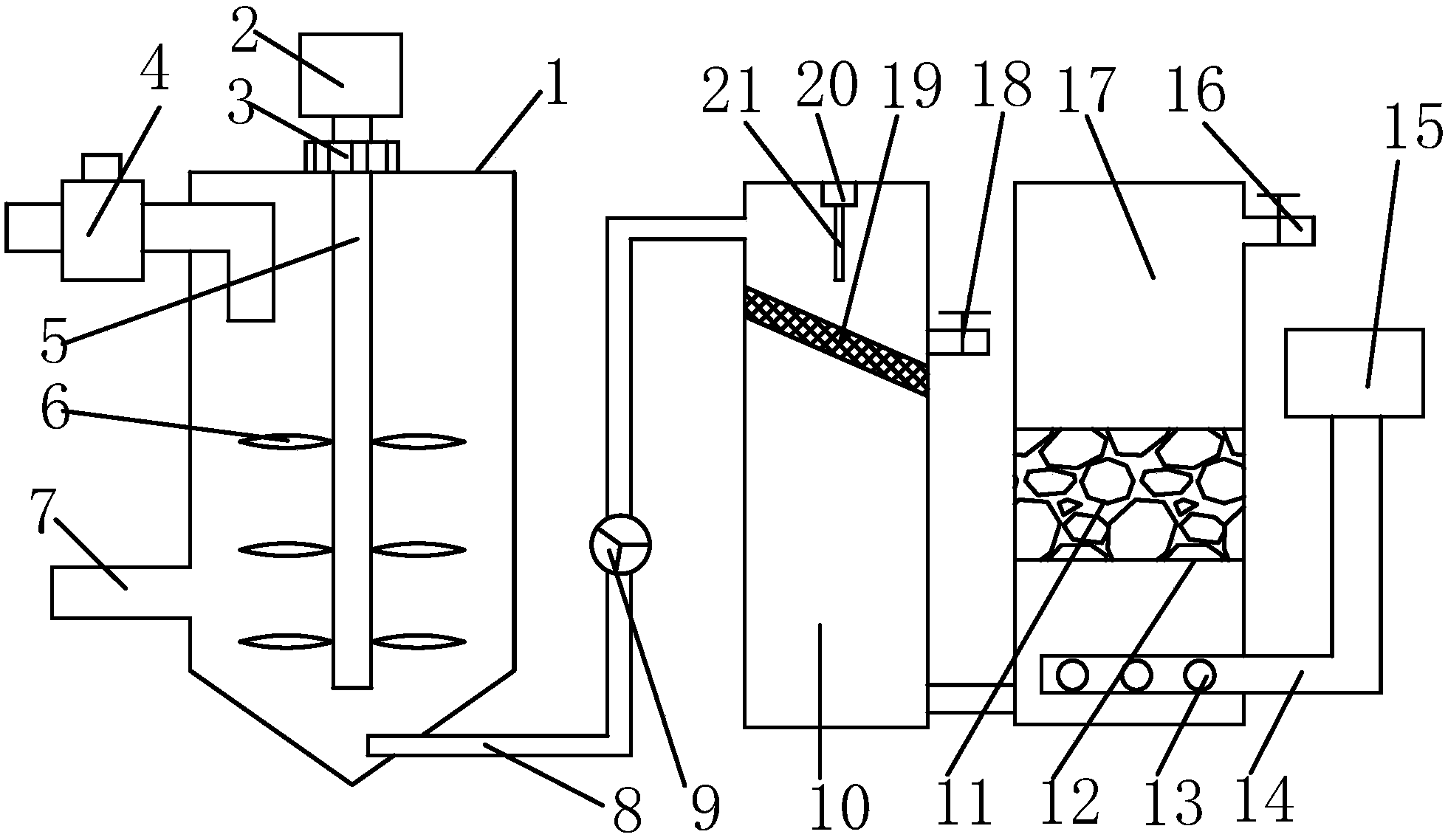

　　摘要附圖



　　權利要求書

　　1.一種重金屬污水處理裝置，包括攪拌池，其特征在于，所述攪拌池內設有轉軸， 轉軸與位于攪拌池頂端的減速器連接，減速器與電機連接，所述轉軸上均勻布置有若干個 攪拌葉片;所述攪拌池左側設有污水進口和藍藻液入口;所述攪拌池通過管道與沉淀池連 接，所述沉淀池的頂部設有螺旋加絮凝劑裝置，所述螺旋加絮凝劑裝置的底部安裝有攪拌 器，所述沉淀池的中部設有微濾膜，所述微濾膜與水平面的夾角為30°，微濾膜與沉淀池 接觸處設有藍藻出口;所述沉淀池與硝化池通過管道連接，硝化池內設有填料架床，填料 架床架設于硝化池的兩側池壁之間，并位于硝化池的池底上方，生物填料填充于填料架床 中;硝化池的底部分布有曝氣管，曝氣管上均勻分布有若干曝氣頭，曝氣管與曝氣裝置連 接。

　　2.根據權利要求1所述的一種重金屬污水處理裝置，其特征在于，所述攪拌池的池 底為傾斜狀。

　　3.根據權利要求1所述的一種重金屬污水處理裝置，其特征在于，所述攪拌池與沉 淀池連接的管道上設置有泵體。

　　4.根據權利要求1所述的一種重金屬污水處理裝置，其特征在于，所述沉淀池的下 部與硝化池的下部通過管道連接。

　　5.根據權利要求1所述的一種重金屬污水處理裝置，其特征在于，所述硝化池的上 部設有出水口。

　　6.根據權利要求1所述的一種重金屬污水處理裝置，其特征在于，所述生物填料表 面生長有生物膜。

　　說明書

　　一種重金屬污水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，具體涉及一種重金屬污水處理裝置。

　　背景技術

　　工業廢水中一般均含有大量的重金屬，這些重金屬進入生物環境后，對人體及水體都 有著極其惡劣的影響。當下對于這種重金屬廢水一般采用化學沉淀法、離子交換法等等， 這些處理方法的效果都比較差，還容易產生二次污染，另外其處理成本也比較高。

　　實用新型內容

　　本實用新型的目的在于提供一種重金屬污水處理裝置，以解決上述背景技術中提出的 問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種重金屬污水處理裝置，包括攪拌池，所述攪拌池內設有轉軸，轉軸與位于攪拌池 頂端的減速器連接，減速器與電機連接，所述轉軸上均勻布置有若干個攪拌葉片;所述攪 拌池左側設有污水進口和藍藻液入口;所述攪拌池通過管道與沉淀池連接，所述沉淀池的 頂部設有螺旋加絮凝劑裝置，所述螺旋加絮凝劑裝置的底部安裝有攪拌器，所述沉淀池的 中部設有微濾膜，所述微濾膜與水平面的夾角為30°，微濾膜與沉淀池接觸處設有藍藻出 口;所述沉淀池與硝化池通過管道連接，硝化池內設有填料架床，填料架床架設于硝化池 的兩側池壁之間，并位于硝化池的池底上方，生物填料填充于填料架床中;硝化池的底部 分布有曝氣管，曝氣管上均勻分布有若干曝氣頭，曝氣管與曝氣裝置連接。

　　作為本實用新型進一步的方案：所述攪拌池的池底為傾斜狀。

　　作為本實用新型再進一步的方案：所述攪拌池與沉淀池連接的管道上設置有泵體。

　　作為本實用新型再進一步的方案：所述沉淀池的下部與硝化池的下部通過管道連接。

　　作為本實用新型再進一步的方案：所述硝化池的上部設有出水口。

　　作為本實用新型再進一步的方案：所述生物填料表面生長有生物膜。

　　本實用新型的有益效果是利用藍藻來吸附重金屬，凈化效果好;池體內設有填料，填 料表面生長有生物膜，污水在流動過程中與生物膜接觸，發生生物氧化反應，使得除去重 金屬的污水得到進一步的凈化。
