申請日2015.06.24
公開(公告)日2015.11.11
IPC分類號C02F3/30
摘要
本發明涉及組合式一體化污水處理設備，所述組合式一體化污水處理設備包括厭氧池、好氧池和沉淀池，所述的厭氧池、好氧池和沉淀池頂端安裝有檢查井，兩側設有進水口和出水口，所述的厭氧池、好氧池和沉淀池由頂板、底板、側板、立板、隔板和第一螺栓組成，所述的頂板、底板、側板、立板和隔板由型板、撐管、第二螺栓與邊框制成，所述的頂板、底板、側板、立板和隔板的四周設有密封條，所述型板的橫截面呈周期性波浪狀。本發明提出的組合式一體化污水處理設備不管處理量的大小，都可在工廠生產，可實現標準化、自動化流水線式的生產，極大降低成本，提高生產率，具有較好的經濟技術效益。本發明還公開了組合式一體化污水處理設備的安裝方法。

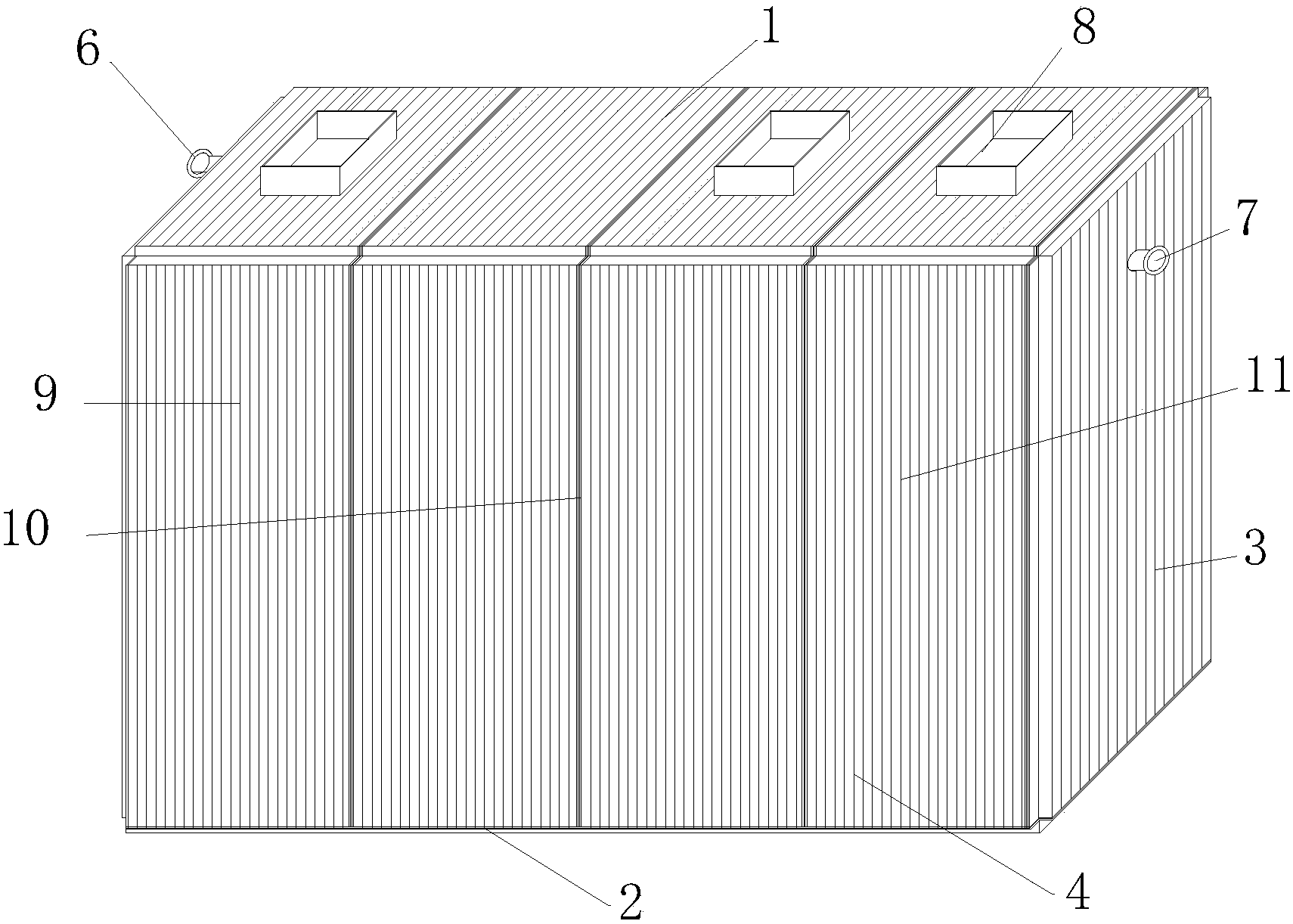

摘要附圖
權利要求書
1.組合式一體化污水處理設備，其特征在于所述組合式一體化污水處理設 備包括厭氧池、好氧池和沉淀池，所述的厭氧池、好氧池和沉淀池頂端安裝有 檢查井，兩側設有進水口和出水口，所述的厭氧池、好氧池和沉淀池由頂板、 底板、側板、立板、隔板和第一螺栓組成，所述的頂板、底板、側板、立板和 隔板由型板、撐管、第二螺栓與邊框制成，所述的頂板、底板、側板、立板和 隔板的四周設有密封條，所述型板的橫截面呈周期性波浪狀。
2.根據權利要求1所述的組合式一體化污水處理設備，其特征在于所述的 邊框分為平面邊框、轉角邊框和隔板邊框，所述的平面邊框、轉角邊框和隔板 邊框上間隔設置有安裝孔。
3.根據權利要求2所述的組合式一體化污水處理設備，其特征在于所述的 頂板、側板和底板由所述型板、所述撐管、所述第二螺栓、所述平面邊框與所 述轉角邊框制成。
4.根據權利要求2所述的組合式一體化污水處理設備，其特征在于所述的 立板由所述型板、所述撐管、所述第二螺栓與所述平面邊框制成。
5.根據權利要求2所述的組合式一體化污水處理設備，其特征在于所述的 隔板由所述型板、所述撐管、所述第二螺栓、所述平面邊框與所述隔板邊框制 成。
6.根據權利要求3、4或5所述的組合式一體化污水處理設備，其特征在 于所述的撐管間隔均勻設置在所述污水處理設備內部，所述撐管為中間空心圓 形鋼管，兩端設有安裝板且安裝板上設有安裝孔。
7.根據權利要求1所述的組合式一體化污水處理設備，其特征在于所述的 沉淀池、厭氧池和好氧池外表面設有鍍鋅層或包塑層。
8.組合式一體化污水處理設備的安裝方法，其特征在于包括以下步驟：
1)頂板、底板、側板、立板和隔板工廠預制成型：在工廠采用型板、邊框 和第二螺栓進行頂板、底板、側板、立板和隔板的組裝，并在頂板、側板的最 外側焊接有檢查井、進水口和出水口，檢查井、進水口和出水口是工廠預制件;
2)安裝前準備：根據設計圖紙，清理場地，將頂板、底板、側板、立板和 隔板、撐管、第一螺栓運送到位，并組織人員就位;
3)頂板、底板、側板、立板和隔板安裝：在設計位置首先將底板安裝就緒， 然后，安裝側板、立板與隔板，最后安裝撐管與頂板，安裝時要確保頂板、底 板、側板、立板和隔板的豎直精度，長度、偏差滿足設計要求;
4)密封條粘貼：在安裝完成后的頂板、底板、側板、立板和隔板的四周安 裝密封條，并涂有密封膠。
5)厭氧池、好氧池和沉淀池安裝：通過第二螺栓將頂板、底板、側板、立 板和隔板進行組合連接，形成厭氧池、好氧池和沉淀池;
6)防腐處理：采取熱鍍鋅或包塑處理的方式，對整個設備進行防腐處理， 形成鍍鋅層或包塑層。
說明書
組合式一體化污水處理設備及安裝方法
技術領域
本發明涉及污水處理設備，特別是指一種可實現標準化、自動化流水線式 的生產，具有拆裝方便，質量好成本低，防腐性能好，實用性強的新型組合式 一體化污水處理設備。屬于污水處理領域，可適用于新建污水處理設備，也可 適用于對老污水處理廠進行設備改造，特別適用于對拆裝、體積要求高的污水 處理設備。
背景技術
一體化污水處理設備是指將A/O或A2/O污水處理工藝在一個容器體里實 現的污水處理設備。用戶安裝一體化污水處理設備后，就能對廢水進行處理。 一體化污水處理設備通常分水解酸化池、接觸氧化池、污泥池、以及沉淀池等 部分，在小型污水處理系統中被廣泛使用。隨著我國水質排放標準的規范，一 體化污水處理設備逐漸成為一種不可或缺的產品，在污水處理工程中起到重要 的作用。但現有的一體化污水處理設備無標準可依，良莠不齊，用戶莫衷一是， 很難選擇。
現在我國最常用的一體化設備有玻璃鋼、碳鋼、不銹鋼等幾種材質。玻璃 鋼一體化污水處理設備因鋼性能不好、特別是隔板，在注水后容易破裂變形而 出現問題。且現有的玻璃鋼一體化設備通常是圓形，這對于羅茨風機曝氣形式 的系統中曝氣器的安裝很是不便。效果也打了折扣。碳鋼類的一體化污水處理 設備因為是鋼板制成的，但防腐的好壞成了用戶擔心的問題。另外，一體化設 備通常容積較大，即使厚的鋼板，其鋼性也成為問題。焊接后鋼板易出現彎曲 變形，所能承受的壓力有限。不銹鋼一體化設備因其材料費用問題而不常被人 接受。一體化污水處理設備要求的容積通常較大，運輸也是經常遇到的問題。 因車箱寬度、道路限高等因素，一體化設備寬度、高度都不能超過3m。而較大 處理量的污水處理設備，通常需要更大容積的設備。現場制作，質量與成本又 是問題。龐大的設備，運輸費用、安裝條件是不容忽視的問題。一些地方因受 到道路條件、構筑物等限制，根本無法將龐大的設備運到現場。
目前也有一些污水處理設備在一定的情況下取得了較好的效果，但仍存在 上述的一些問題。綜上所述，為解決現有技術中存在的防腐性能差、內部易損 壞、容積太大導致運輸不方便等問題，目前亟需發明一種可實現標準化、自動 化流水線式的生產，具有拆裝方便，質量好成本低，防腐性能好，實用性強的 新型組合式一體化污水處理設備及安裝方法。
發明內容
本發明提出一種可實現標準化、自動化流水線式的生產，具有拆裝方便， 質量好成本低，防腐性能好，實用性強的新型組合式一體化污水處理設備及安 裝方法，解決了現有技術中存在的防腐性能差、內部易損壞、容積太大導致運 輸不方便等問題。
本發明的技術方案是這樣實現的：
組合式一體化污水處理設備，其特征在于所述組合式一體化污水處理設備 包括厭氧池、好氧池和沉淀池，所述的厭氧池、好氧池和沉淀池頂端安裝有檢 查井、兩側設有進水口和出水口，所述的厭氧池、好氧池和沉淀池由頂板、底 板、側板、立板、隔板和第一螺栓組成，所述的頂板、底板、側板、立板和隔 板由型板、撐管、第二螺栓與邊框制成，所述的頂板、底板、側板、立板和隔 板的四周設有密封條，所述型板的橫截面呈周期性波浪狀。
進一步地，所述的邊框分為平面邊框、轉角邊框和隔板邊框，所述的平面 邊框、轉角邊框和隔板邊框上間隔設置有安裝孔。
上述的頂板、側板和底板由型板、撐管、第二螺栓、平面邊框與轉角邊框 制成。
上述的立板由型板、撐管、第二螺栓與平面邊框制成。
上述的隔板由型板、撐管、第二螺栓、平面邊框與隔板邊框制成。
上述的撐管間隔均勻設置在設備內部，所述撐管為中間空心圓形鋼管，兩 端設有安裝板且安裝板上設有安裝孔。
上述的沉淀池、厭氧池和好氧池外表面設有鍍鋅層或包塑層。
本發明還提供了上述組合式一體化污水處理設備的安裝方法。
組合式一體化污水處理設備的安裝方法，包括以下步驟：
1)頂板、底板、側板、立板和隔板工廠預制成型：在工廠采用型板、邊框 和第二螺栓進行頂板、底板、側板、立板和隔板的組裝，并在頂板、側板的最 外側焊接有檢查井、進水口和出水口，檢查井、進水口和出水口是工廠預制件;
2)安裝前準備：根據設計圖紙，清理場地，將頂板、底板、側板、立板和 隔板、撐管、第一螺栓運送到位，并組織人員就位;
3)頂板、底板、側板、立板和隔板安裝：在設計位置首先將底板安裝就緒， 然后，安裝側板、立板與隔板，最后安裝撐管與頂板，安裝時要確保頂板、底 板、側板、立板和隔板的豎直精度，長度、偏差滿足設計要求;
4)密封條粘貼：在安裝完成后的頂板、底板、側板、立板和隔板的四周安 裝密封條，并涂有密封膠。
5)厭氧池、好氧池和沉淀池安裝：通過第二螺栓將頂板、底板、側板、立 板和隔板進行組合連接，形成厭氧池、好氧池和沉淀池;
6)防腐處理：采取熱鍍鋅或包塑處理的方式，對整個設備進行防腐處理， 形成鍍鋅層或包塑層。
本發明具有以下的特點和有益效果：
(1)本發明中組合式一體化污水處理設備由型板、撐管、配件與邊框制成， 材料簡單，實際應用中，可以根據污水處理量的大小、場地的情況、污水COD等 情況在現場組裝出任意處理量的一體化污水處理設備，不受場地、位置的限制， 靈活實用性強。
(2)型板和邊框可實現標準化、工廠化、自動化流水線式的生產，材料簡 單，運輸方便，減少運輸成本。
(3)頂板、底板、側板、立板和隔板是由薄型板和邊框組成，由于型板比 平面鋼板強度大很多，所以型板可使用厚度較薄的鋼板。組合式一體化污水處 理設備鋼材用量少，降低成本，也極大提高了設備的承壓能力。
(4)本發明中組合式一體化污水處理設備防腐采用熱鍍鋅或包塑處理，高 品質的防腐，提高了設備的品質與使用壽命。
