申請日2015.07.27

　　公開(公告)日2015.11.25

　　IPC分類號C02F11/00; C02F3/28; C02F11/04

　　摘要

　　本發明公開了一種養豬場豬糞自動化攪拌及污水處理控制電路，包括主供電回路，PLC控制電路，開關控制電路以及超限報警電路，所述主供電回路包括與市電連接的PLC供電電路、觸摸屏供電電路、傳感器供電電路、回路控制電路、插座電路以及供電指示電路;所述PLC控制電路包括PLC主芯片，所述PLC主芯片的輸入端分別連接有各個液位傳感器以及急停按鈕，所述PLC主芯片的輸出端連接有所述開關控制電路、超限報警電路故障顯示電路以及電機輸出電路，所述開關控制電路分別與各輸送泵電連接。本發明所述的控制電路結構設計合理，控制簡單、操作方便且成本低，可廣泛適用于養豬場自動化控制，可提高工作效率，減少環境污染。

　　權利要求書

　　1.一種養豬場豬糞自動化攪拌及污水處理控制電路，其特征在于：包括主供電回路，PLC控制電路，開關控制電路以及超限報警電路，所述主供電回路包括與市電連接的PLC供電電路、觸摸屏供電電路、傳感器供電電路、回路控制電路、插座電路以及供電指示電路;所述PLC控制電路包括PLC主芯片，所述PLC主芯片的輸入端分別連接有各個液位傳感器以及急停按鈕，所述PLC主芯片的輸出端連接有所述開關控制電路、超限報警電路故障顯示電路以及電機輸出電路，所述開關控制電路分別與各輸送泵電連接。

　　2.根據權利要求1所述的一種養豬場豬糞自動化攪拌及污水處理控制電路，其特征在于：所述PLC主芯片采用三菱PLC控制芯片。

　　3.根據權利要求1所述的一種養豬場豬糞自動化攪拌及污水處理控制電路，其特征在于：所述液位傳感器采用超聲波液位傳感器。

　　4.根據權利要求1所述的一種養豬場豬糞自動化攪拌及污水處理控制電路，其特征在于：所述急停按鈕包括面板急停按鈕和遠程急停按鈕。

　　5.根據權利要求1所述的一種養豬場豬糞自動化攪拌及污水處理控制電路，其特征在于：所述開關控制電路是有若干電動閥構成的開關電路。

　　6.根據權利要求1所述的一種養豬場豬糞自動化攪拌及污水處理控制電路，其特征在于：所述超限報警電路是由若干繼電器開關和聲光報警裝置構成的電路。

　　說明書

　　養豬場豬糞自動化攪拌及污水處理控制電路

　　技術領域

　　本發明涉及一種控制電路，具體涉及一種養豬場豬糞自動化攪拌及污水處理控制電路。

　　背景技術

　　隨著社會科技的進步和人們環保意識的增強，對于養豬場的大規模糞便引發的對水土、周圍環境的污染問題日趨重視，有些地區的職能部門為此而出臺了一些強制性管理措施，明確了禁養區、控制區和適度養殖區范圍，并規定養豬場必須設立專用化糞池和沼氣池，在一定程度上縮小了污染范圍，減少對居民的日常生活影響。但是，由于目前大多數的養豬場的化糞池均為開放式，豬糞源源不斷地倒入、農民定期或不定期來陸續拉走，這種處理方式存在兩大弊端：其一是糞便未經充分發酵處理就拉走，肥效較差，在一定程度上會影響豬糞的利用率和農民拉豬糞的積極性;其二是萬一由于農忙或連續下雨原因而農民數天不來拉豬糞、就會發生污水滿地流、臭氣蒼蠅蚊子滿天飛，導致嚴重污染周圍水土和居民的生存環境。

　　所以，目前養豬場所采用的這種讓豬糞堆放在開放式化糞池中任其自然發酵或農民隨意運走的處理方式，不僅不能有效解決養豬場污染環境的問題，而且也不利于豬糞的充分利用，對養豬場來說也是一種經濟損失，因而很有必要摸索一種既能從源頭上解決豬糞發酵、提高肥效問題，又能確保豬糞在處理過程中避免發生污水滿地流、臭氣蒼蠅蚊子滿天飛，嚴重污染周圍水土和居民生存環境的新穎豬糞處理系統。

　　發明內容

　　發明目的：本發明的目的是為了解決現有技術中的不足，提供一種適用于養豬場使用的對豬糞進行自動化攪拌、對污水進行處理的控制電路。

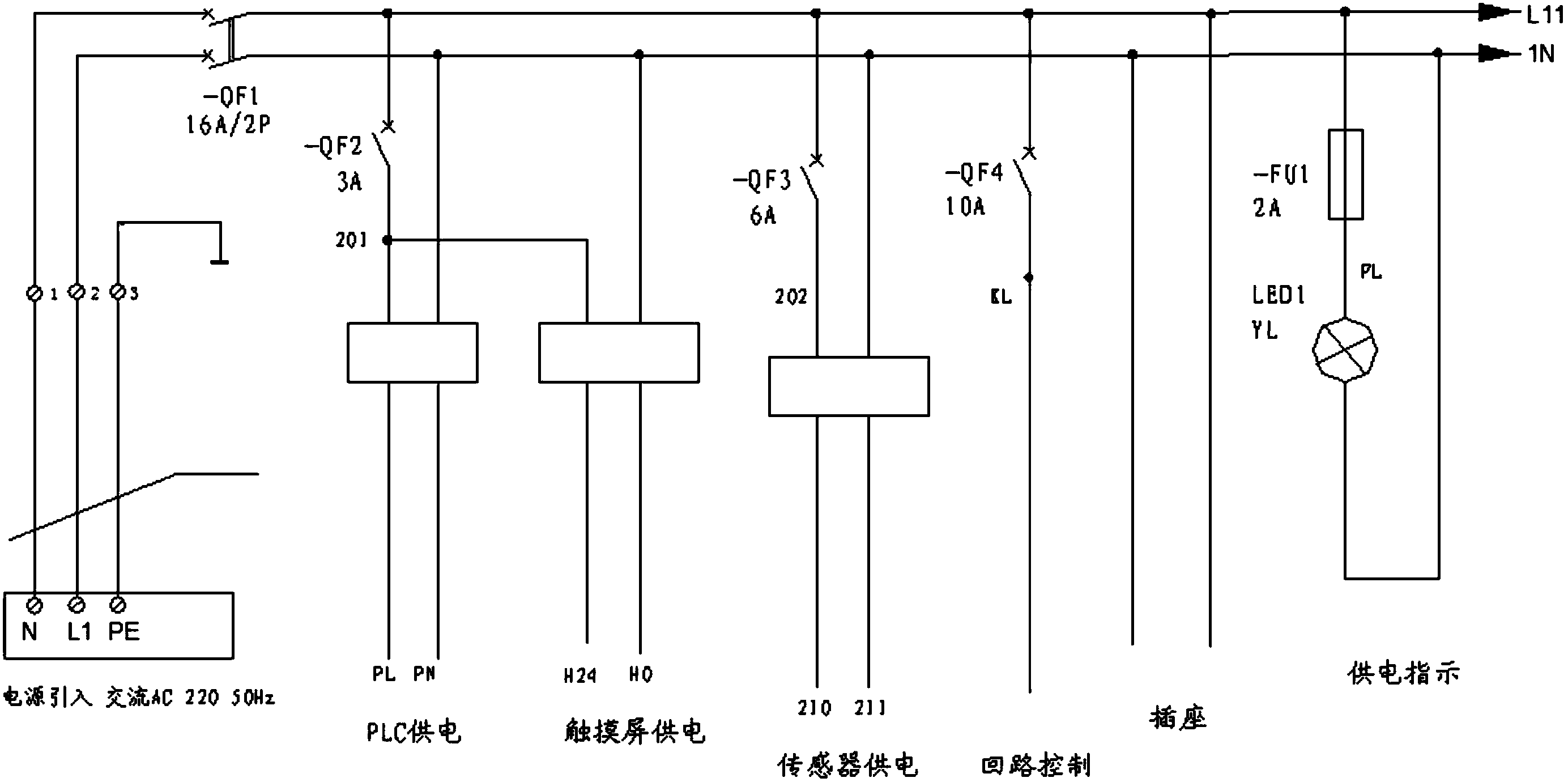

　　技術方案：本發明所述的一種養豬場豬糞自動化攪拌及污水處理控制電路，包括主供電回路，PLC控制電路，開關控制電路以及超限報警電路，所述主供電回路包括與市電連接的PLC供電電路、觸摸屏供電電路、傳感器供電電路、回路控制電路、插座電路以及供電指示電路;所述PLC控制電路包括PLC主芯片，所述PLC主芯片的輸入端分別連接有各個液位傳感器以及急停按鈕，所述PLC主芯片的輸出端連接有所述開關控制電路、超限報警電路故障顯示電路以及電機輸出電路，所述開關控制電路分別與各輸送泵電連接。

　　進一步的，所述PLC主芯片采用三菱PLC控制芯片。

　　進一步的，所述液位傳感器采用超聲波液位傳感器。

　　進一步的，所述急停按鈕包括面板急停按鈕和遠程急停按鈕。

　　進一步的，所述開關控制電路是有若干電動閥構成的開關電路。

　　進一步的，所述超限報警電路是由若干繼電器開關和聲光報警裝置構成的電路。

　　有益效果：本發明所述的控制電路結構設計合理，控制簡單、操作方便且成本低，可廣泛適用于養豬場自動化控制，可提高工作效率，減少環境污染。
