廢水處理成套技術

發布時間:2018-4-12 10:46:50  中國污水處理工程網

  申請日2015.07.27

  公開(公告)日2015.12.02

  IPC分類號C02F9/04; C02F103/10; C02F101/32; C02F103/38; C02F103/24; C02F103/30; C02F103/14; C02F103/16

  摘要

  本實用新型屬于水處理設備技術領域的廢水處理成套裝置,包括污水泵、高效氣浮機和過濾器,還包括溶氣裝置、電磁流量計、第一快速混合器、空氣壓縮機、第二快速混合器和過濾泵,污水泵的抽水口延伸進入外部的污水池內,污水泵的出水口通過管道與第一快速混合器的入口端進行連接,溶氣裝置的溶氣水出口通過管道與第二快速混合器的入口端進行連接,第二快速混合器的出口端通過管道與氣浮機入水口進行連接,氣浮機出水口通過管道與過濾泵的抽水口進行連接,過濾器出水口通過管道連接至外部的凈水池;成套裝置設計合理,既可設計成手動控制,也可設計成全自動控制,結構緊湊、占地面積小,建設周期短,不易出現故障,處理成本低,處理效果良好,經處理后的水可循環使用。

  權利要求書

  1.廢水處理成套裝置,包括污水泵、高效氣浮機和過濾器,高效氣浮機包括氣浮機入水口和氣浮機出水口,過濾器包括過濾器入水口和過濾器出水口,其特征在于:還包括溶氣裝置、電磁流量計、第一快速混合器、空氣壓縮機、第二快速混合器和過濾泵,溶氣裝置包括氣液入口、溶氣水出口和排氣口,污水泵的抽水口延伸進入外部的污水池內,污水泵的出水口通過管道與第一快速混合器的入口端進行連接,電磁流量計安裝于污水泵與第一快速混合器之間,空氣壓縮機的高壓空氣出口通過管道與第一快速混合器的入口端進行連接,第一快速混合器的出口端通過管道與溶氣裝置的氣液入口進行連接,溶氣裝置的溶氣水出口通過管道與第二快速混合器的入口端進行連接,第二快速混合器的入口端還設置有WT1劑接入口,第二快速混合器的出口端通過管道與氣浮機入水口進行連接,第二快速混合器的出口端還設置有WT2劑接入口,氣浮機出水口通過管道與過濾泵的抽水口進行連接,過濾泵的出水口通過管道與過濾器入水口進行連接,過濾器出水口通過管道連接至外部的凈水池。

  2.根據權利要求1所述廢水處理成套裝置,其特征在于:所述高效氣浮機包括液位調節裝置、釋放器、刮渣機、分離區和水包,第二快速混合器的出口端通過管道與釋放器進行連接,分離區的出水管從中部集水,然后通過液位調節裝置調節分離區的液位后進入水包,水包設置有出水管和溢流管,刮渣機位于高效氣浮機的頂部,刮渣機設置有污泥排出管,污泥排出管用于連接至外部的污泥池,高效氣浮機的底部還設置有排泥管。

  3.根據權利要求1所述廢水處理成套裝置,其特征在于:所述溶氣裝置包括筒體、上封頭、下封頭、旋流件、進水管和出水管,上封頭安裝于筒體的頂部,下封頭安裝于筒體的底部,進水管與旋流件以切線方向連接在一起,在溶氣裝置的頂部還設置排氣管和安全閥,在溶氣裝置的內部還設置有液位計。

  4.根據權利要求3所述廢水處理成套裝置,其特征在于:所述上封頭為橢圓形結構或者錐形結構。

  5.根據權利要求1~4任意一項所述廢水處理成套裝置,其特征在于:在過濾器出水口與凈水池之間的管道上還設置有反洗泵,過濾器的頂部設置有用于排出反洗污水的反洗出水口,反洗出水口通過管道連接至外部的污泥池。

  6.根據權利要求1~4任意一項所述廢水處理成套裝置,其特征在于:所述溶氣裝置的操作壓力控制在0.25~0.35MPa。

  7.根據權利要求1~4任意一項所述廢水處理成套裝置,其特征在于:所述過濾器的中端為立式壓力容器,過濾器的兩端均為橢圓形封頭,過濾器內部的操作壓力控制在0.10~0.30MPa。

  8.根據權利要求7所述廢水處理成套裝置,其特征在于:所述過濾器的內部包括集水系統,集水系統由集水柵管和集水板組成,集水柵管由梯形截面的不銹鋼絲制成。

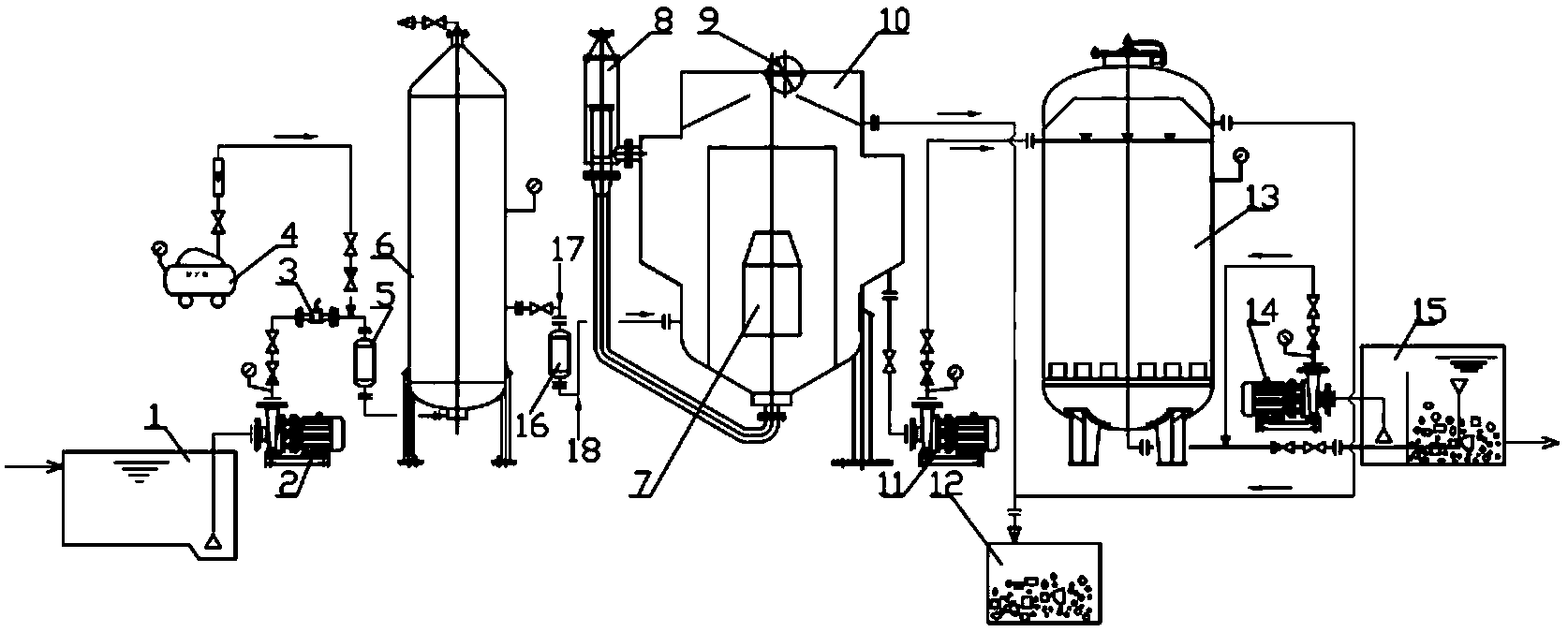

  說明書

  廢水處理成套裝置

  技術領域

  本實用新型屬于水處理設備技術領域,具體涉及廢水處理成套裝置。

  背景技術

  在水處理技術方面,通常采用氣浮處理后再經過濾器過濾的方法去除水中的雜質或回收廢水中的有用物質,其中氣浮一般采用部分溶氣氣浮工藝,設施也一般為氣浮池或臥式鋼制氣浮機,不僅占地面積大,處理效果欠佳,而且為敞口結構,當處理氣味比較大的廢水時,操作環境比較惡劣;再者,現有過濾器的反洗效果欠佳,往往初期使用時效果較好,可是使用一段時間后就出現濾料無法清洗干凈,過濾水質惡化等現象;出現上述原因,主要是由于采用的部分工藝和部分結構有缺陷。

  目前,采油區單口油井采出廢水的處理設備簡陋,其處理現狀是在采油井旁挖一個土池,然后經簡單處理后即排入受納水體,由于排出水的石油類和固體懸浮物含量還比較高,導致受納水體污染。因此,研制一種處理效果良好,處理工藝簡單的裝置就成為當務之急,而本實用新型就特別針對采油井廢水,增強了石油類和固體懸浮物的處理能力。

  實用新型內容

  本實用新型的目的是解決以上缺陷,提供廢水處理成套裝置,其集氣浮、過濾于一體,經處理后的水可循環使用。

  本實用新型的目的是通過以下方式實現的:

  廢水處理成套裝置,包括污水泵、高效氣浮機和過濾器,高效氣浮機包括氣浮機入水口和氣浮機出水口,過濾器包括過濾器入水口和過濾器出水口,該廢水處理成套裝置還包括溶氣裝置、電磁流量計、第一快速混合器、空氣壓縮機、第二快速混合器和過濾泵,溶氣裝置包括氣液入口、溶氣水出口和排氣口,污水泵的抽水口延伸進入外部的污水池內,污水泵的出水口通過管道與第一快速混合器的入口端進行連接,電磁流量計安裝于污水泵與第一快速混合器之間,空氣壓縮機的高壓空氣出口通過管道與第一快速混合器的入口端進行連接,第一快速混合器的出口端通過管道與溶氣裝置的氣液入口進行連接,溶氣裝置的溶氣水出口通過管道與第二快速混合器的入口端進行連接,第二快速混合器的入口端還設置有WT1劑接入口,第二快速混合器的出口端通過管道與氣浮機入水口進行連接,第二快速混合器的出口端還設置有WT2劑接入口,氣浮機出水口通過管道與過濾泵的抽水口進行連接,過濾泵的出水口通過管道與過濾器入水口進行連接,過濾器出水口通過管道連接至外部的凈水池。

  上述說明中,作為優選的方案,所述高效氣浮機包括液位調節裝置、釋放器、刮渣機、分離區和水包,第二快速混合器的出口端通過管道與釋放器進行連接,分離區的出水管從中部集水,然后通過液位調節裝置調節分離區的液位后進入水包,水包設置有出水管和溢流管,刮渣機位于高效氣浮機的頂部,刮渣機設置有污泥排出管,污泥排出管用于連接至外部的污泥池,高效氣浮機的底部還設置有排泥管。

  上述說明中,作為優選的方案,所述溶氣裝置包括筒體、上封頭、下封頭、旋流件、進水管和出水管,上封頭安裝于筒體的頂部,下封頭安裝于筒體的底部,進水管與旋流件以切線方向連接在一起,在溶氣裝置的頂部還設置排氣管和安全閥,在溶氣裝置的內部還設置有液位計。

  上述說明中,作為優選的方案,所述上封頭為橢圓形結構或者錐形結構。

  上述說明中,作為優選的方案,在過濾器出水口與凈水池之間的管道上還設置有反洗泵,過濾器的頂部設置有用于排出反洗污水的反洗出水口,反洗出水口通過管道連接至外部的污泥池。

  上述說明中,作為優選的方案,所述溶氣裝置的操作壓力控制在0.25~0.35MPa。

  上述說明中,作為優選的方案,所述過濾器的中端為立式壓力容器,過濾器的兩端均為橢圓形封頭,過濾器內部的操作壓力控制在0.10~0.30MPa。

  上述說明中,作為優選的方案,所述過濾器的內部包括集水系統,集水系統由集水柵管和集水板組成,集水柵管由梯形截面的不銹鋼絲制成。

  上述說明中,作為優選的方案,為便于裝填和卸除濾料,在立式壓力容器的頂部和下部各設置一個更換孔,在立式壓力容器的中上部設置有視鏡,以便于觀察濾料的流失情況,當需要進行自動控制時,過濾器內設置差壓變送器,以控制過濾器的正常運行和反沖洗的自動切換。

  上述說明中,作為優選的方案,過濾器內部包括有填料,填料一般采用陶瓷濾料、核桃殼濾料或其他材質濾料,主要根據水質情況確定,如處理含油廢水時,一般選用核桃殼濾料;處理其他廢水時,一般選用陶瓷濾料或石英砂濾料。

  本實用新型的廢水處理成套裝置能處理各類含油廢水,含油廢水的石油類含量可降至5mg/L以下;能處理造紙白水,其紙槳纖維回收率可達90%,CODcr去除70%,經處理后的水可循環使用;能處理含多種金屬離子電鍍廢水,Cr6+,Cu2+,F(xiàn)e3+,Zn2+等去除率在90%以上;能去除制革廢水的大量污染物質,CODcr去除70%,懸浮固體去除90%;能處理印染﹑漂染﹑毛紡廢水,色度去除率可達70~90%,CODcr去除65-80%;能處理化工廢水如顏料﹑油漆等,CODcr去除率70%,橡膠廢水處理CODcr去除80%。

  本實用新型所產生的有益效果是:成套裝置設計合理,成套裝置既可設計成手動控制,也可設計成全自動控制,本實用新型的結構緊湊、操作簡便、占地面積小,建設周期短,不易出現故障,處理成本低,處理效果良好,能夠處理各種不同的污水,經處理后的水可循環使用,處理能力可達5~100m3/h。
