申請日2015.07.27

　　公開(公告)日2015.12.02

　　IPC分類號E03F5/10; B01D35/00; B01D36/02; E03F5/22

　　摘要

　　本實用新型涉及自動反洗污水強排裝置，有效的解決了排水容易堵塞等問題;其解決的技術方案是包括集水箱，集水箱的底部設有第一自動反沖洗過濾器和第二自動反沖洗過濾器，第一反沖洗過濾器和第二反沖洗過濾器連接有第一排污泵和第二排污泵，第一自動反沖洗過濾器和第二自動反沖洗過濾器上設有豎向的第一水箱自洗噴頭和第二水箱自洗噴頭，第一自動反沖洗過濾器和第二自動反沖洗過濾器設有出水口，第一自動反沖洗過濾器和第二自動反沖洗過濾器與出水口之間設有第一常閉式出水止回閥和第二常閉式出水止回閥，第一自動反沖洗過濾器和第二自動反沖洗過濾器上依次設有第一常開式進水止回閥、分水器、第二常開式進水止回閥;本實用新型無污染、無噪音。

　　權利要求書

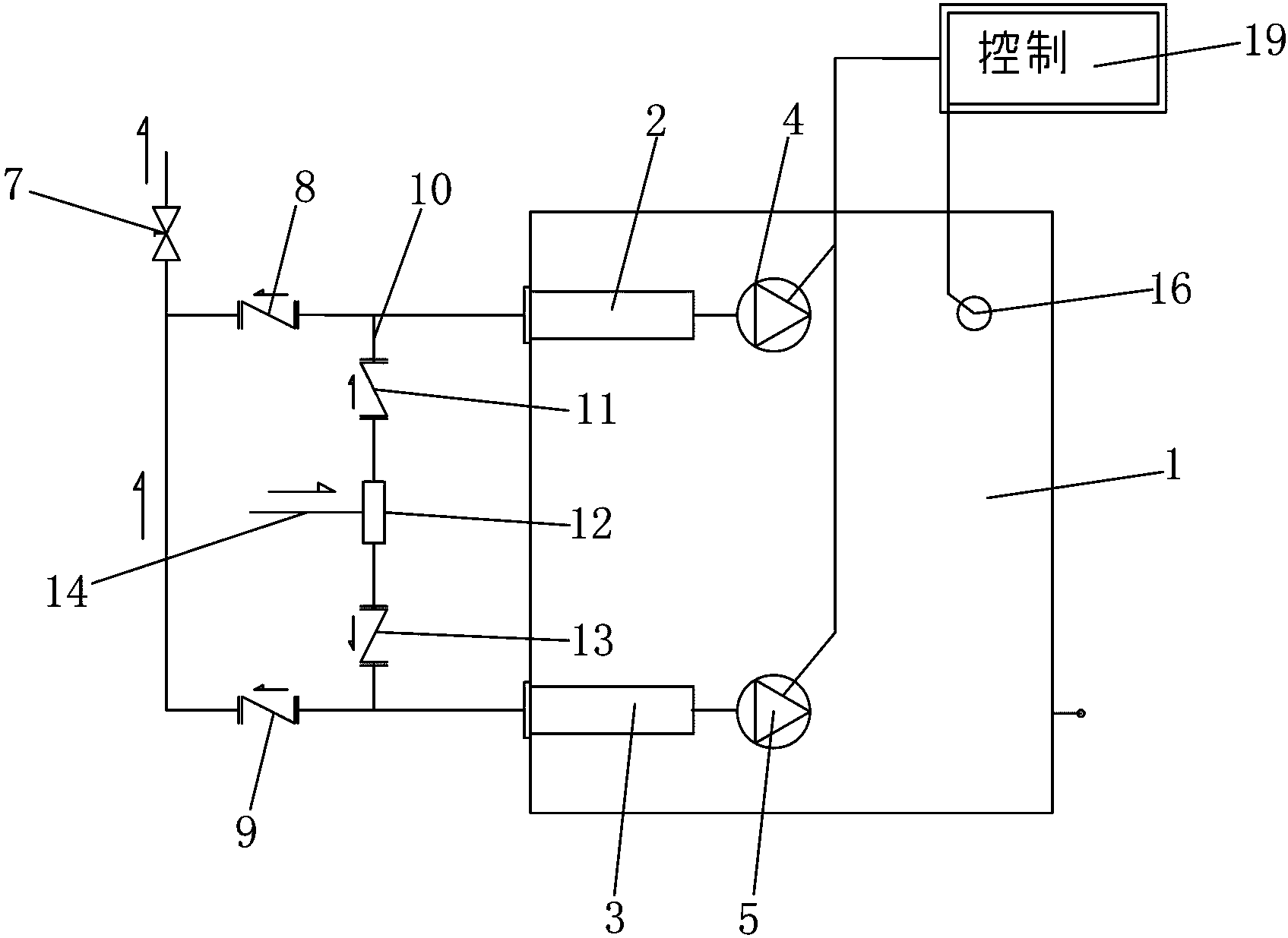

　　1.一種自動反洗污水強排裝置，包括集水箱(1)，其特征在于，集水箱(1)的底部設有第一自動反沖洗過濾器(2)和第二自動反沖洗過濾器(3)，第一反沖洗過濾器(2)和第二反沖洗過濾器(3)分別連接有置于集水箱(1)底部的第一排污泵(4)和第二排污泵(5)，第一自動反沖洗過濾器(2)和第二自動反沖洗過濾器(3)上經管道分別設有豎向的第一水箱自洗噴頭和第二水箱自洗噴頭(6)，第一自動反沖洗過濾器(2)和第二自動反沖洗過濾器(3)的另一端經管道分別設有連通外界的出水口(7)，第一自動反沖洗過濾器(2)和第二自動反沖洗過濾器(3)分別與出水口(7)之間設有第一常閉式出水止回閥(8)和第二常閉式出水止回閥(9)，第一自動反沖洗過濾器(2)和第一常閉式出水止回閥(8)之間的管道與第二自動反沖洗過濾器(3)和第二常閉式出水止回閥(9)之間的管道經連接管(10)連通，連接管(10)上依次設有第一常開式進水止回閥(11)、分水器(12)、第二常開式進水止回閥(13)，分水器(12)連接有進水口(14)，分水器(12)上部有防溢流管(15)連接集水箱(1)，集水箱(1)上部設有液位檢測器(16)，集水箱(1)的上端和下端分別設有超高液位檢測器(17)和超低液位檢測器(18)，第一自動反沖洗過濾器(2)、第二自動反沖洗過濾器(3)、第一排污泵(4)、第二排污泵(5)、第一水箱自洗噴頭、第二水箱自洗噴頭(6)、第一常閉式出水止回閥(8)、第二常閉式出水止回閥(9)、第一常開式進水止回閥(11)、分水器(12)、第二常開式進水止回閥(13)、液位檢測器(16)、超高液位檢測器(17)和超低液位檢測器(18)均經PLC系統控制連接控制柜(19)。

　　2.根據權利要求1所述的一種自動反洗污水強排裝置，其特征在于,所述的集水箱(1)為不銹鋼水箱。

　　3.根據權利要求1所述的一種自動反洗污水強排裝置，其特征在于,所述的防溢流管(15)連接集水箱1的上端。

　　4.根據權利要求1所述的一種自動反洗污水強排裝置，其特征在于,所述的分水器(12)內設有分流過濾網(20)。

　　5.根據權利要求1所述的一種自動反洗污水強排裝置，其特征在于,所述的防溢流管(15)內設有溢流過濾網。

　　6.根據權利要求1所述的一種自動反洗污水強排裝置，其特征在于,所述的超低液位檢測器(18)和超高液位檢測器(17)連接有報警裝置。

　　說明書

　　自動反洗污水強排裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，特別是一種自動反洗污水強排裝置。

　　背景技術

　　隨著社會經濟的快速發展，人們對環境要求的不斷提高，污水處理成為當代社會的一大問題。傳統的集水井式“一坑兩泵”模式處理方式因存在異味、容易堵塞污水泵、污水坑難于清掏、污染周圍環境等因素逐漸被淘汰;而普通的污水提升裝置因容易堵塞、定期清掏、污水及異味排泄、操作強度大等因素而跟不上時代的要求。據此我公司設計研發出自動反洗污水強排裝置，滿足社會對污水處理的訴求。

　　發明內容

　　針對上述情況，為克服現有技術之缺陷，本實用新型之目的就是提供一種自動反洗污水強排裝置，有效的解決了傳統集水井式處理排水存在異味、容易堵塞、難于清掏、污染環境等問題。

　　其解決的技術方案是，包括集水箱，集水箱的底部設有第一自動反沖洗過濾器和第二自動反沖洗過濾器，第一反沖洗過濾器和第二反沖洗過濾器分別連接有置于集水箱底部的第一排污泵和第二排污泵，第一自動反沖洗過濾器和第二自動反沖洗過濾器上經管道分別設有豎向的第一水箱自洗噴頭和第二水箱自洗噴頭，第一自動反沖洗過濾器和第二自動反沖洗過濾器的另一端經管道分別設有連通外界的出水口，第一自動反沖洗過濾器和第二自動反沖洗過濾器分別與出水口之間設有第一常閉式出水止回閥和第二常閉式出水止回閥，第一自動反沖洗過濾器和第一常閉式出水止回閥之間的管道與第二自動反沖洗過濾器和第二常閉式出水止回閥之間的管道經連接管連通，連接管上依次設有第一常開式進水止回閥、分水器、第二常開式進水止回閥，分水器連接有進水口，分水器上部有防溢流管連接集水箱，集水箱上部設有液位檢測器，集水箱的上端和下端分別設有超高液位檢測器和超低液位檢測器，第一自動反沖洗過濾器、第二自動反沖洗過濾器、第一排污泵、第二排污泵、第一水箱自洗噴頭、第二水箱自洗噴頭、第一常閉式出水止回閥、第二常閉式出水止回閥、第一常開式進水止回閥、分水器、第二常開式進水止回閥、液位檢測器、超高液位檢測器和超低液位檢測器均經PLC系統控制連接控制柜。

　　本實用新型結構巧妙，自動反洗污水強排裝置以全新的設計理念，以自動反洗及強力提升排污為出發點，以智能為基礎、以人性自動化控制為重點，而且實現了占用空間小、節能、美觀、無污染、無噪音的特點。
