申請日2015.07.27

　　公開(公告)日2015.11.18

　　IPC分類號C02F11/12

　　摘要

　　本發明公開了一種密封式低溫污泥干化處理系統，包括污泥干燥室和與污泥干燥室相連通的密閉循環風道，在所述密閉循環風道內設有循環風機以驅使氣體在密閉循環風道內循環流動，所述密閉循環風道還連接有熱泵裝置，所述熱泵裝置由壓縮機、冷凝器、節流器及蒸發器組成以構成冷媒循環回路，所述冷凝器和蒸發器設于密閉循環風道內以分別對氣體進行蒸發加熱和冷凝除濕，此密封式低溫污泥干化處理系統通過密閉式除濕干燥方式及依靠熱泵進行蒸汽冷凝熱回收，無需額外添加蒸汽等外加熱源進行干燥，不需要消耗任何的燃料，也無廢氣廢熱排放，運行費用大大降低，其更為節能、環保、安全;而且干燥介質的溫度、濕度方便控制調節，不受外界影響，使用方便。

　　權利要求書

　　1.一種密封式低溫污泥干化處理系統，其特征在于：包括污泥干燥室和與污泥干燥室相連通的密閉循環風道，在所述密閉循環風道內設有循環風機以驅使氣體在密閉循環風道內循環流動，所述密閉循環風道還連接有熱泵裝置，所述熱泵裝置由壓縮機、冷凝器、節流器及蒸發器組成以構成冷媒循環回路，所述冷凝器和蒸發器設于密閉循環風道內以分別對氣體進行蒸發加熱和冷凝除濕。

　　2.根據權利要求1所述的密封式低溫污泥干化處理系統，其特征在于：所述污泥干燥室內由下至上設有多層用以輸送污泥的輸送帶，各層所述輸送帶交錯布置且相鄰兩層輸送帶的輸送方向相反。

　　3.根據權利要求2所述的密封式低溫污泥干化處理系統，其特征在于：所述污泥干燥室的底部設有與密閉循環風道相連通的進氣口，所述污泥干燥室的頂部設有與密閉循環風道相連通的出氣口，所述污泥干燥室的污泥進口設置在頂部并由最頂層輸送帶承接輸送，所述污泥干燥室的污泥出口設置在底部并由最底層輸送帶承接送出。

　　說明書

　　一種密封式低溫污泥干化處理系統

　　技術領域

　　本發明涉及污泥處理設備技術領域，特別涉及一種密封式低溫污泥干化處理系統。

　　背景技術

　　隨著工業發展及生活水平的提高，產生了越來越多的生活污水與工業廢水，這些廢、污水經水質凈化處理后會產生大量的含水率約99%的污泥，經常規的污泥脫水設備脫水后成為含水率約為80～85%的污泥。隨著污水處理量的增加，污泥年產量也極速增大。根據調研結果顯示，廢水處理站及污水處理廠所產生的污泥有近80%沒有得到妥善的減量化與資源化處理。如何將產量巨大、成分復雜的污泥進行減量化與資源化，已成為急待解決的問題。污泥的進一步干化是一種非常可行的污泥減量化的方法，這類經預脫水后的污泥可通過常規的干燥設備進一步干燥，以達到減量及方便運輸?shù)哪康�。而�?dāng)今污泥干化設備普遍存在能耗較高、能源利用率較低的問題，將這類預脫水后的污泥進一步干化又不產生二次廢氣污染，以及如何高效地降低能耗是環保領域中的一項技術難題。

　　目前對于進一步干化含水率在80～85%的污泥的方法，國內外應用較多的污泥干化工藝設備主要為熱干化技術，包括流化床干化、帶式干化、臥式轉盤式干化、槳葉式干化、立式圓盤式干化、噴霧干化等工藝設備。干化工藝和設備在綜合考慮技術成熟性和投資運行成本的同時，需結合不同污泥處理處置項目的要求進行選擇，同時，在污泥干化過程中產生的粉塵、臭氣排放等問題需另外增加處理設施進行防治。

　　目前市場上常用的污泥干化設備能耗較高，并且一般需在有廢熱源加熱的條件下使用。若直接使用常用能源(如天然氣、煤、蒸汽等)則處理費用極高，很難維持正常運行。而污水處理廠多無余熱熱源，缺乏可直接回收利用的熱量，若采用常規熱干化技術，必將投入大量的資金用于熱源的建設與能源消耗，性價比太低。此外，現有的污泥干化技術多以單性能設備實施干化處理，在干化污泥的同時不可避免地存在粉塵、臭氣排放的問題，如不另外增加處理防治設施，勢必會對環境造成二次污染。

　　發明內容

　　本發明所要解決的技術問題是提供一種節能、環保、安全的密封式低溫污泥干化處理系統。

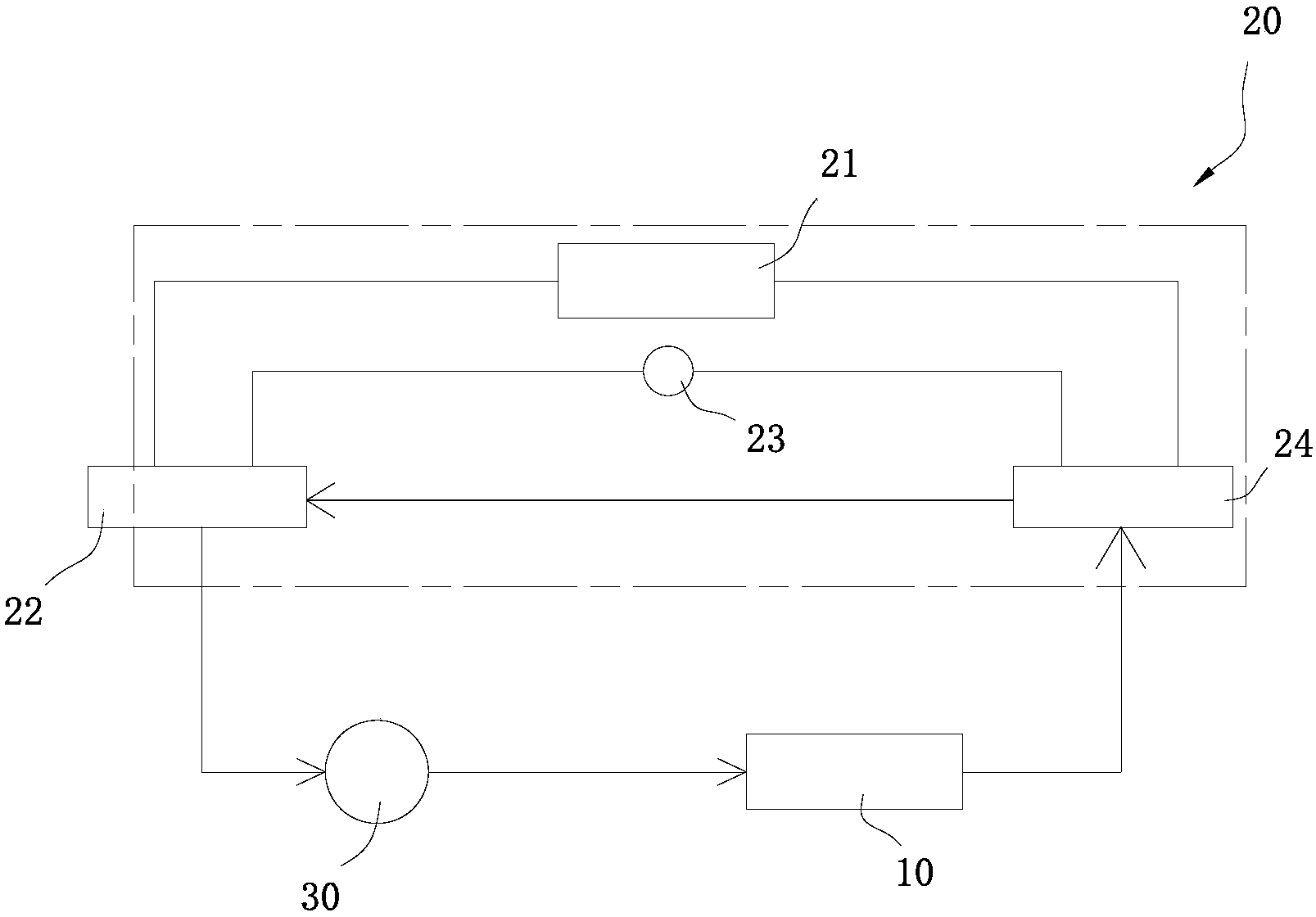

　　為解決上述技術問題所采用的技術方案：一種密封式低溫污泥干化處理系統，包括污泥干燥室和與污泥干燥室相連通的密閉循環風道，在所述密閉循環風道內設有循環風機以驅使氣體在密閉循環風道內循環流動，所述密閉循環風道還連接有熱泵裝置，所述熱泵裝置由壓縮機、冷凝器、節流器及蒸發器組成以構成冷媒循環回路，所述冷凝器和蒸發器設于密閉循環風道內以分別對氣體進行蒸發加熱和冷凝除濕。

　　進一步，所述污泥干燥室內由下至上設有多層用以輸送污泥的輸送帶，各層所述輸送帶交錯布置且相鄰兩層輸送帶的輸送方向相反。

　　進一步，所述污泥干燥室的底部設有與密閉循環風道相連通的進氣口，所述污泥干燥室的頂部設有與密閉循環風道相連通的出氣口，所述污泥干燥室的污泥進口設置在頂部并由最頂層輸送帶承接輸送，所述污泥干燥室的污泥出口設置在底部并由最底層輸送帶承接送出。

　　有益效果：此密封式低溫污泥干化處理系統通過密閉式除濕干燥方式及依靠熱泵進行蒸汽冷凝熱回收，無需額外添加蒸汽等外加熱源進行干燥，不需要消耗任何的燃料，也無廢氣廢熱排放，運行費用大大降低，其更為節能、環保、安全;而且干燥介質的溫度、濕度方便控制調節，不受外界影響，使用方便。
