申請日2015.06.24

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及污水凈化技術領域，尤其是一種可移動一體化污水凈化設備，包括混凝劑加藥裝置和助凝劑加藥裝置，混凝劑加藥裝置和助凝劑加藥裝置的出液口連接管道混合器，管道混合器連接至一級反應室，一級反應室上設有干粉投加裝置，一級反應室聯通二級反應室，一級反應室和二級反應室的出液處設有配水槽，配水槽的出液處設有斜板沉淀池，斜板沉淀池的上方設有集水槽，集水槽連接至中間水箱，中間水箱下方設有全自動過濾器。本實用新型可作為小型污水處理廠處理設備，使用操作方便，也可作為應急式一體化污水處理設備備用，適用于市政污水處理管網布及不到位、無城市污水處理廠的臨時污水處理廠或者備用污水處理廠設備。

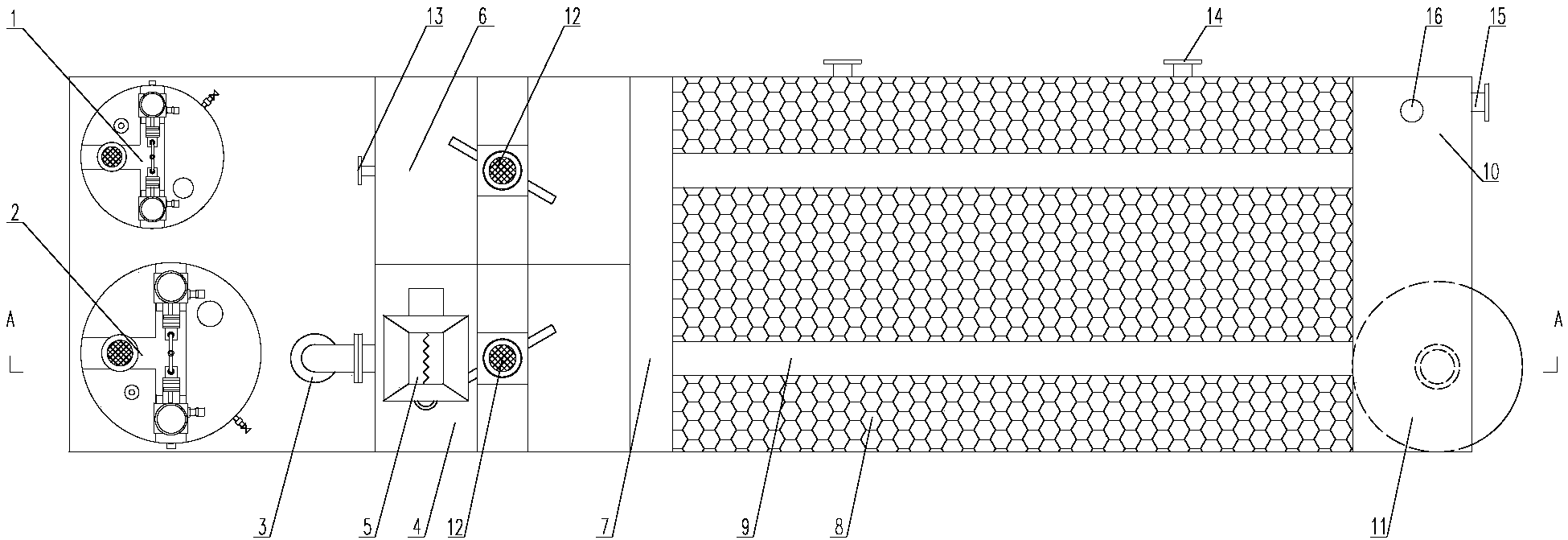

　　摘要附圖



　　權利要求書

　　1.一種可移動一體化污水凈化設備，其特征在于：包括混凝劑加藥裝置(1) 和助凝劑加藥裝置(2)，混凝劑加藥裝置(1)和助凝劑加藥裝置(2)的出液 口連接管道混合器(3)，管道混合器(3)連接至一級反應室(4)，一級反應室 (4)上設有干粉投加裝置(5)，一級反應室(4)聯通二級反應室(6)，一級 反應室(4)和二級反應室(6)的出液處設有配水槽(7)，配水槽(7)的出液 處設有斜板沉淀池(8)，斜板沉淀池(8)的上方設有集水槽(9)，集水槽(9) 連接至中間水箱(10)，中間水箱(10)下方設有全自動過濾器(11)。

　　2.根據權利要求1所述的一種可移動一體化污水凈化設備，其特征在于： 所述一級反應室(4)和二級反應室(6)均設有攪拌機(12)。

　　3.根據權利要求1所述的一種可移動一體化污水凈化設備，其特征在于： 所述二級反應室(6)的底部設有放空管(13)。

　　4.根據權利要求1所述的一種可移動一體化污水凈化設備，其特征在于： 所述斜板沉淀池(8)的底部設有排泥管(14)。

　　5.根據權利要求1所述的一種可移動一體化污水凈化設備，其特征在于： 所述中間水箱(10)的側壁上部開設有溢流口(15)，中間水箱(10)的底部開 設有出水口(16)。

　　說明書

　　一種可移動一體化污水凈化設備

　　技術領域

　　本實用新型涉及污水凈化技術領域，尤其是一種可移動一體化污水凈化設 備。

　　背景技術

　　隨著城市旅游和房地產業的蓬勃發展，大批的高級賓館、居住小區及別墅 群建立起來。由于城市排水管網未能覆蓋，這些地區的生活污水亟須就地處理 達標排放。針對大量此類生活污水亟待處理的情況，市場上出現了一體化生活 污水處理裝置，為小型分散污染源生活污水的處理提供了一條新的途徑，但是 有些地方需要臨時緊急治理污水，目前的一體化生活污水處理裝置無法實現。

　　實用新型內容

　　本實用新型要解決的技術問題是：基于上述問題，提供一種可以緊急臨時 治污的可移動一體化污水凈化設備。

　　本實用新型解決其技術問題所采用的技術方案是：一種可移動一體化污水 凈化設備，包括混凝劑加藥裝置和助凝劑加藥裝置，混凝劑加藥裝置和助凝劑 加藥裝置的出液口連接管道混合器，管道混合器連接至一級反應室，一級反應 室上設有干粉投加裝置，一級反應室聯通二級反應室，一級反應室和二級反應 室的出液處設有配水槽，配水槽的出液處設有斜板沉淀池，斜板沉淀池的上方 設有集水槽，集水槽連接至中間水箱，中間水箱下方設有全自動過濾器。

　　進一步地，所述一級反應室和二級反應室均設有攪拌機。

　　進一步地，所述二級反應室的底部設有放空管。

　　進一步地，所述斜板沉淀池的底部設有排泥管。

　　進一步地，所述中間水箱的側壁上部開設有溢流口，中間水箱的底部開設 有出水口。

　　本實用新型的有益效果是：本實用新型可作為小型污水處理廠處理設備， 使用操作方便，也可作為應急式一體化污水處理設備備用，適用于市政污水處 理管網布及不到位、無城市污水處理廠的臨時污水處理廠或者備用污水處理廠 設備。
