申請日2015.07.27

　　公開(公告)日2015.12.16

　　IPC分類號H04L9/30; H04L9/32

　　摘要

　　本發明提出了一種應用于水處理監控的模塊認證方法，水處理監控系統包括主控板和數據采集子板，主控板與數據采集子板之間遵循一定的協議通過工業總線進行通信，在配置模式下，主控板和數據采集子板分別接收對方發送的公鑰并記錄于自身加密芯片的安全存儲區;在工作模式下，主控板與子板每隔一定的時間通過挑戰和響應進行身份認證，認證成功后通過加密芯片將數據加密進行后續的數據通信。本發明的模塊認證方法能夠在主控板與數據采集子板之間進行身份認證和數據加密，有效避免了數據的假冒和泄露，提高了系統的安全性和可靠性。

　　權利要求書

　　1.一種應用于水處理監控的模塊認證方法，水處理監控系統包括主控板和數 據采集子板，主控板與數據采集子板之間遵循一定的協議通過工業總線進行通 信，其特征在于：

　　在配置模式下，主控板和數據采集子板分別接收對方發送的公鑰并記錄于自 身加密芯片的安全存儲區;

　　在工作模式下，主控板與數據采集子板每隔一定的時間通過挑戰和響應進行 身份認證，身份認證成功后通過加密芯片將數據加密進行后續的數據通信，

　　身份認證的過程是：主控板向數據采集子板發送請求認證消息，數據采集子 板將產生的隨機數和經數據采集子板私鑰加密的隨機數信息發回給主控板，主控 板用自身加密芯片中存儲的數據采集子板公鑰對經數據采集子板私鑰加密的隨 機數信息進行解密，并與數據采集子板發送的隨機數進行比較，如果兩者相等則 主控板成功認證數據采集子板，之后主控板將產生的隨機數和經主控板私鑰加密 的隨機數信息發送給數據采集子板，數據采集子板用自身加密芯片中存儲的主控 板公鑰對經主控板私鑰加密的隨機數信息進行解密，并與主控板發送的隨機數進 行比較，如果兩者相等則數據采集子板成功認證主控板，主控板與數據采集子板 開始通信;否則身份認證失敗，系統將該信息上報;

　　數據加密的過程是：主控板向數據采集子板發送數據時用該數據采集子板的 公鑰將信息加密，數據采集子板收到數據后用自身的私鑰解密信息;數據采集子 板向主控板發送數據時用主控板的公鑰將信息加密，主控板收到數據后用自身的 私鑰解密信息。

　　說明書

　　一種應用于水處理監控的模塊認證方法

　　技術領域

　　本發明屬于工業過程控制領域，具體涉及一種應用于水處理監控的模塊認證方法。

　　背景技術

　　水處理監控系統由主控板和數據采集子板組成，在數據傳輸過程中保證數據安全可靠 是非常重要的。傳統的水處理監控系統主控板和子板之間不經過認證和加密進行數據通 信，可能造成數據的假冒和泄露。通過加密芯片對主控板和數據采集子板進行身份認證和 數據加密可以認為是保證數據安全可靠的一種新方法，這種方法加密速度快，占用資源少， 并且很難被破解。

　　發明內容

　　本發明提出了一種應用于水處理監控的模塊認證方法，該方法應用于水處理監控的 模塊認證系統中：水處理監控系統主控板與數據采集子板間的身份認證和數據加密方案， 本方法能夠在主控板與數據采集子板之間進行身份認證和數據加密，保證了工業數據的安 全性和可靠性。

　　本發明的所才用的技術方案如下：

　　一種應用于水處理監控的模塊認證方法，水處理監控系統包括主控板和數據采集子 板，主控板與數據采集子板之間遵循一定的協議通過工業總線進行通信，

　　在配置模式下，主控板和數據采集子板分別接收對方發送的公鑰并記錄于自身加密芯 片的安全存儲區;

　　在工作模式下，主控板與數據采集子板每隔一定的時間通過挑戰和響應進行身份認 證，身份認證成功后通過加密芯片將數據加密進行后續的數據通信，

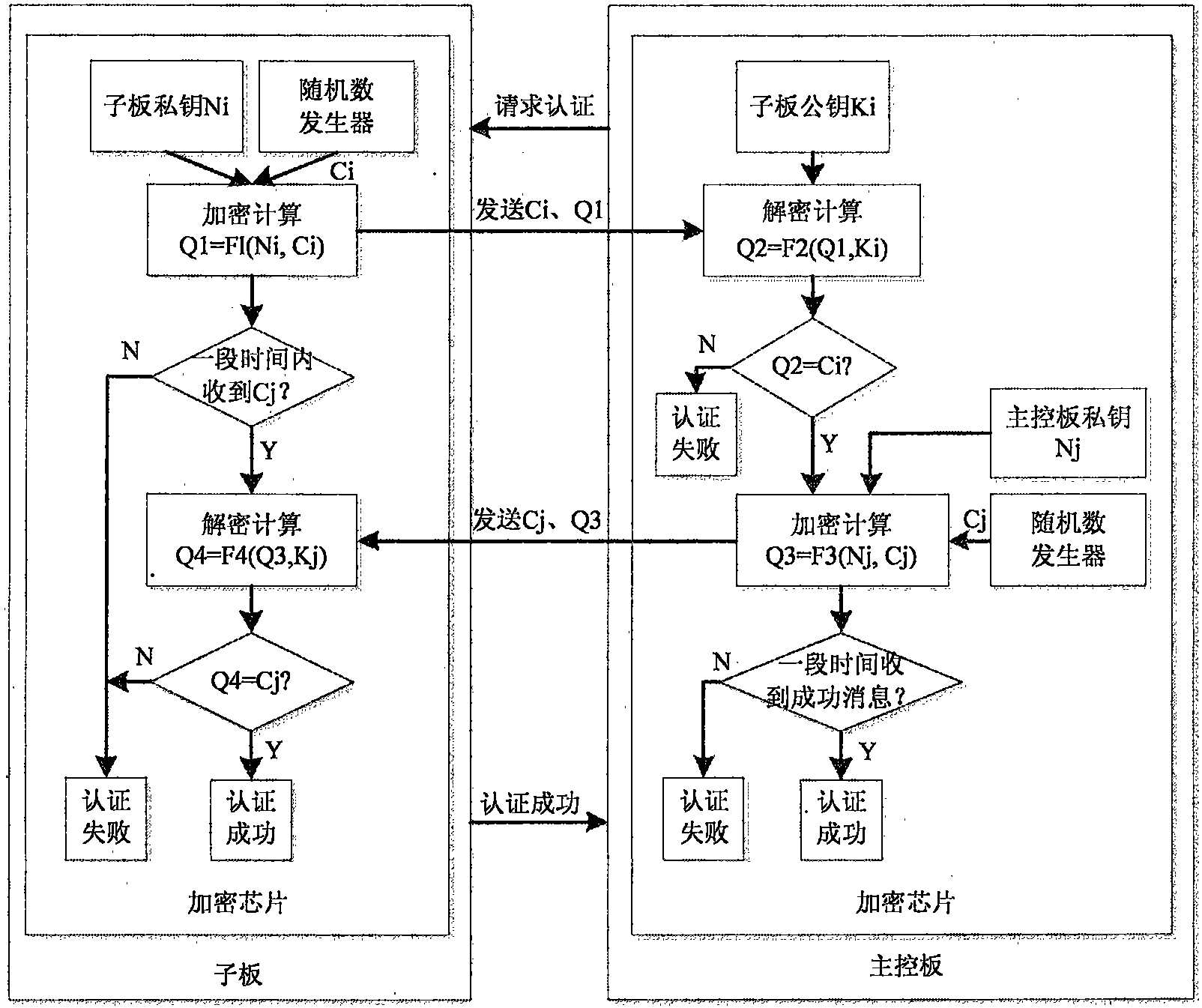

　　身份認證的過程是：主控板向數據采集子板發送請求認證消息，數據采集子板將產生 的隨機數和經數據采集子板私鑰加密的隨機數信息發回給主控板，主控板用自身加密芯片 中存儲的數據采集子板公鑰對經數據采集子板私鑰加密的隨機數信息進行解密，并與數據 采集子板發送的隨機數進行比較，如果兩者相等則主控板成功認證數據采集子板，之后主 控板將產生的隨機數和經主控板私鑰加密的隨機數信息發送給數據采集子板，數據采集子 板用自身加密芯片中存儲的主控板公鑰對經主控板私鑰加密的隨機數信息進行解密，并與 主控板發送的隨機數進行比較，如果兩者相等則數據采集子板成功認證主控板，主控板與 數據采集子板開始通信;否則身份認證失敗，系統將該信息上報;

　　數據加密的過程是：主控板向數據采集子板發送數據時用該數據采集子板的公鑰將信 息加密，數據采集子板收到數據后用自身的私鑰解密信息;數據采集子板向主控板發送數 據時用主控板的公鑰將信息加密，主控板收到數據后用自身的私鑰解密信息。

　　本發明的優點在于：通過加密芯片對主控板和數據采集子板進行身份認證和數據加密 的方法加密速度快，占用資源少，并且很難被破解;在水處理監控系統的主控板和數據采 集子板間進行身份認證和數據加密的方法有效避免了數據的假冒和泄露，大大提高了系統 的安全性和可靠性。
