申請日2015.07.27

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種污水處理設備，更具體的說是一種地埋式生活污水處理設備，排放的水質能達到排放標準，整體性好，上口密閉好，可徹底杜絕污水滲漏和臭氣滲出問題，對地下水和地表環境沒有污染現象，密封性好，無滲漏、無污染、保證了地下水的純潔性，提高了環境的保護功能。水解酸化池設置在箱體I上，水解池出水口設置在箱體I的上端，二沉池進水口設置在箱體I的上端，二次池設置在箱體I上，消毒池與污泥池均設置在箱體I上，風機房設置在箱體I上，箱體I出水管設置在箱體I的右側，生物接觸氧化池入口設置在箱體II的上端，一級生物接觸氧化池設置在箱體II內，二級生物接觸氧化池設置在箱體II內，生物接觸氧化池出水管設置在箱體II的上端。

　　權利要求書

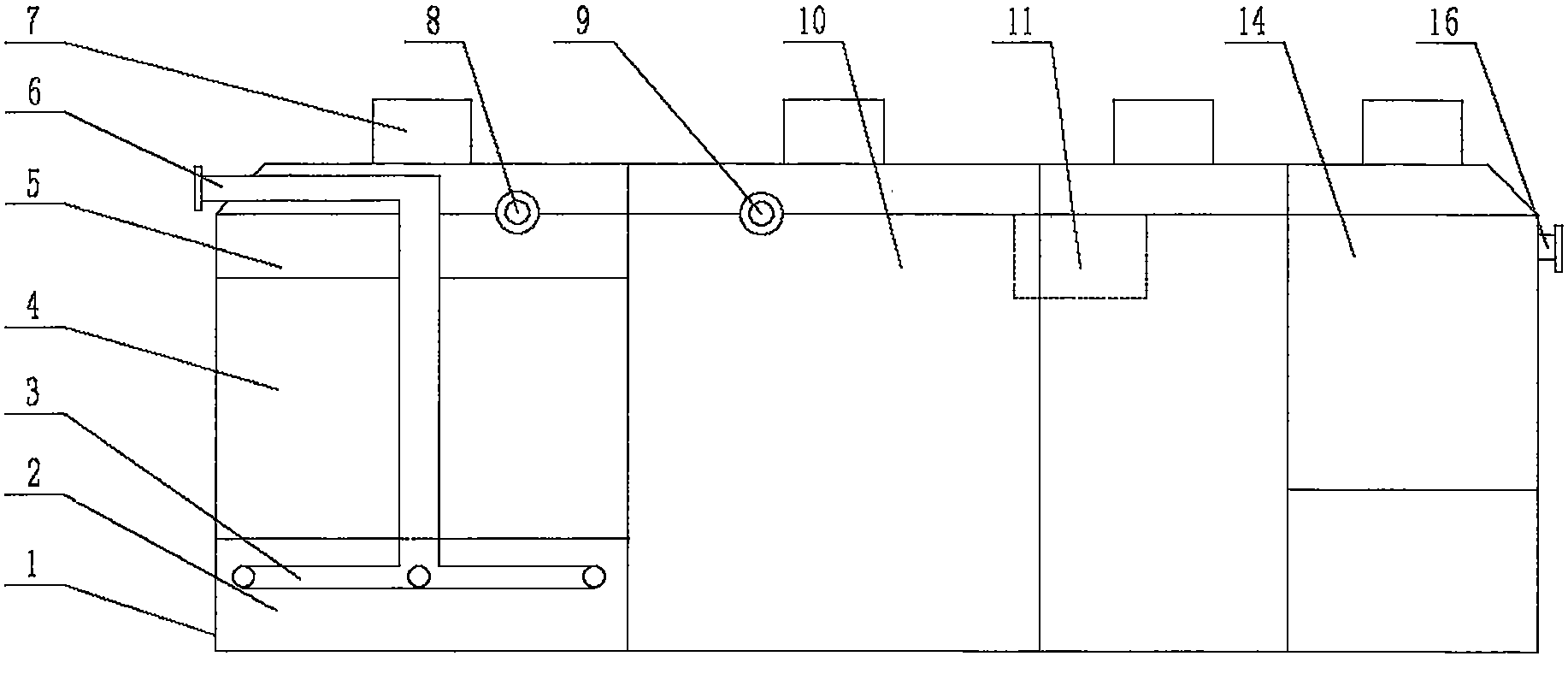

　　1.一種地埋式生活污水處理設備，包括箱體I(1)、泥床區(2)、布水器(3)、 清水層區(4)、水解酸化池(5)、污水進水管(6)、人孔(7)、水解池出水口 (8)、二沉池進水口(9)、二沉池(10)、消毒裝置(11)、消毒池(12)、污泥 池(13)、風機房(14)、曝氣管(15)、箱體I出水管(16)、箱體II(17)、曝 氣系統(18)、生物填料(19)、生物接觸氧化池入口(20)、一級生物接觸氧化 池(21)、供氣管(22)、空氣閥(23)、二級生物接觸氧化池(24)和生物接觸 氧化池出水管(25)，其特征在于：水解酸化池(5)設置在箱體I(1)內，并 且位于箱體I(1)的左側;泥床區(2)設置在水解酸化池(5)內，并且位于 水解酸化池(5)的下端;布水器(3)設置在泥床區(2)內，并且位于泥床區 (2)的中間;清水層區(4)設置在水解酸化池(5)內，并且位于水解酸化池 (5)的中間;污水進水管(6)設置在箱體I(1)的左側，并且連通水解酸化 池(5)的內部;人孔(7)有七個，分別安裝在水解酸化池(5)、二沉池(10)、 消毒池(12)、污泥池(13)、風機房(14)、一級生物接觸氧化池(21)和二級 生物接觸氧化池(24)的頂端;水解池出水口(8)設置在箱體I(1)的上端， 并且連通水解酸化池(5)的內部;二沉池進水口(9)設置在箱體I(1)的上 端，并且連通二沉池(10)的內部;二沉池(10)設置在箱體I(1)內，并且 位于箱體I(1)的中間;消毒裝置(11)設置在消毒池(12)內，并且位于消 毒池(12)的上端;消毒池(12)與污泥池(13)均設置在箱體I(1)內，并 且均位于二沉池(10)的右側;風機房(14)設置在箱體I(1)內，并且位于 箱體I(1)的右側;曝氣管(15)設置在箱體I(1)上，并且位于風機房(14) 的頂端;箱體I出水管(16)設置在箱體I(1)的右側;曝氣系統(18)安裝 在箱體II(17)內，并且位于箱體II(17)的下端;生物填料(19)設置在箱 體II(17)內，并且位于箱體II(17)的中間;生物接觸氧化池入口(20)設 置在箱體II(17)的上端，并且連通一級生物接觸氧化池(21)的內部;一級 生物接觸氧化池(21)設置在箱體II(17)內，并且位于箱體II(17)的左側; 供氣管(22)有兩個，分別設置在一級生物接觸氧化池(21)和二級生物接觸 氧化池(24)的中間;空氣閥(23)安裝在供氣管(22)上，并且位于供氣管 (22)的上端;二級生物接觸氧化池(24)設置在箱體II(17)內，并且位于 箱體II(17)的右側;生物接觸氧化池出水管(25)設置在箱體II(17)的上 端，并且連通二級生物接觸氧化池(24)的內部。

　　2.根據權利要求1所述的一種地埋式生活污水處理設備，其特征在于：所述的 箱體I(1)與箱體II(17)均呈長方體形狀。

　　3.根據權利要求1所述的一種地埋式生活污水處理設備，其特征在于：所述的 布水器(3)與污水進水管(6)固定連接。

　　4.根據權利要求1所述的一種地埋式生活污水處理設備，其特征在于：所述的 水解池出水口(8)、二沉池進水口(9)、箱體I出水管(16)和生物接觸氧化 池入口(20)處于同一水平線上。

　　說明書

　　一種地埋式生活污水處理設備

　　技術領域

　　本實用新型涉及一種污水處理設備，更具體的說是一種地埋式生活污水處 理設備。

　　背景技術

　　人類生活過程中產生的污水，是水體的重要污染源之一，其主要包括糞便 和洗滌污水等。城市每人每日排出的生活污水量為150L～400L，其量與生活水 平有密切關系。生活污水中含有大量有機物，如纖維素、淀粉、糖類和脂肪蛋 白質等;也常含有病原菌、病毒和寄生蟲卵;無機鹽類的氯化物、硫酸鹽、磷 酸鹽、碳酸氫鹽和鈉、鉀、鈣、鎂、及少量的重金屬等。

　　針對上述問題，目前大部分地區都設有污水處理點對這些生活污水進行處 理后再排放至外界，以保護生態環境。城市居民的生活污水通過管道進入生活 污水處理廠，經過充氧、攪拌、發酵、沉淀等過程，將污水變成干凈、無污染 的水，保護了河道和城市水源，保護了環境。

　　然而，處理生活污水的過程中由于沉淀以及化學反應等原因，會產生大量 的固體雜質，這些固體雜質會沉淀下來，進而產生了大量的污泥。污泥中含有 大量的有機質和氮磷鉀元素，COD值偏高，遠遠無法達到國家排放標準。城市生 活污水處理廠自設立以來，人們一直都在努力研究如何利用生活污水處理污泥， 特別是人們期望用生活污水處理污泥制作農業生產使用的肥料。但剩余污泥通 常含有大量的有毒有害物質，如寄生蟲卵、病原微生物、重金屬，以及未穩定 化的有機物，如果不妥善處理與處置，將這些污泥直接施加至作物中，會對環 境造成直接或潛在的污染。

　　發明內容

　　本實用新型主要解決的技術問題是提供一種地埋式生活污水處理設備，排 放的水質能達到排放標準，整體性好，上口密閉好，可徹底杜絕污水滲漏和臭 氣滲出問題，對地下水和地表環境沒有污染現象，密封性好，無滲漏、無污染、 保證了地下水的純潔性，提高了環境的保護功能。

　　為解決上述技術問題，本實用新型涉及一種污水處理設備，更具體的說是 一種地埋式生活污水處理設備，包括箱體I、泥床區、布水器、清水層區、水 解酸化池、污水進水管、人孔、水解池出水口、二沉池進水口、二沉池、消毒 裝置、消毒池、污泥池、風機房、曝氣管、箱體I出水管、箱體II、曝氣系統、 生物填料、生物接觸氧化池入口、一級生物接觸氧化池、供氣管、空氣閥、二 級生物接觸氧化池和生物接觸氧化池出水管，排放的水質能達到排放標準，整 體性好，上口密閉好，可徹底杜絕污水滲漏和臭氣滲出問題，對地下水和地表 環境沒有污染現象，密封性好，無滲漏、無污染、保證了地下水的純潔性，提 高了環境的保護功能。

　　水解酸化池設置在箱體I內，并且位于箱體I的左側。泥床區設置在水解 酸化池內，并且位于水解酸化池的下端。布水器設置在泥床區內，并且位于泥 床區的中間。清水層區設置在水解酸化池內，并且位于水解酸化池的中間。污 水進水管設置在箱體I的左側，并且連通水解酸化池的內部。人孔有七個，分 別安裝在水解酸化池、二沉池、消毒池、污泥池、風機房、一級生物接觸氧化 池和二級生物接觸氧化池的頂端。水解池出水口設置在箱體I的上端，并且連 通水解酸化池的內部。二沉池進水口設置在箱體I的上端，并且連通二沉池的 內部。二沉池設置在箱體I內，并且位于箱體I的中間。消毒裝置設置在消毒 池內，并且位于消毒池的上端。消毒池與污泥池均設置在箱體I內，并且均位 于二沉池的右側。風機房設置在箱體I內。曝氣管設置在箱體I上，并且位于 風機房的頂端。箱體I出水管設置在箱體I的右側。曝氣系統安裝在箱體II內， 并且位于箱體II的下端。生物填料設置在箱體II內，并且位于箱體II的中間。 生物接觸氧化池入口設置在箱體II的上端，并且連通一級生物接觸氧化池的內 部。一級生物接觸氧化池設置在箱體II內，并且位于箱體II的左側。供氣管有 兩個，分別設置在一級生物接觸氧化池和二級生物接觸氧化池的中間。空氣閥 安裝在供氣管上，并且位于供氣管的上端。二級生物接觸氧化池設置在箱體II 內，并且位于箱體II的右側。生物接觸氧化池出水管設置在箱體II的上端，并 且連通二級生物接觸氧化池的內部。

　　作為本技術方案的進一步優化，本實用新型一種地埋式生活污水處理設備 所述的箱體I與箱體II均呈長方體形狀。

　　作為本技術方案的進一步優化，本實用新型一種地埋式生活污水處理設備 所述的布水器與污水進水管固定連接。

　　作為本技術方案的進一步優化，本實用新型一種地埋式生活污水處理設備 所述的水解池出水口、二沉池進水口、箱體I出水管、生物接觸氧化池入口和 生物接觸氧化池出水管處于同一水平線上。

　　本實用新型一種地埋式生活污水處理設備的有益效果為：

　　本實用新型一種地埋式生活污水處理設備排放的水質能達到排放標準，整 體性好，上口密閉好，可徹底杜絕污水滲漏和臭氣滲出問題，對地下水和地表 環境沒有污染現象，密封性好，無滲漏、無污染、保證了地下水的純潔性，提 高了環境的保護功能。
