申請日2015.06.24
公開(公告)日2015.12.09
IPC分類號C02F9/14
摘要
本新型是一種污水生物菌群處理集成裝置。由圓管方口池型水池串聯組成處理系統，圓管方口單元的底部安裝曝氣框架，曝氣框架內安裝有曝氣裝置，其縱向組合安裝了多個生物槽填料框架，曝氣框架和生物槽框架的中間部位有錐形的連接口，它們縱向組合時錐形連接口互相套接在一起形成一個密閉的上下管道，在曝氣框架上安裝了防水光源，圓管方口單元便于采用打井機械直接打孔并采用垂直下落式安裝方式，圓管方口單元的頂部安裝了透光保溫的玻璃板，多個圓管方口單元可以組合成一個完整的處理系統。

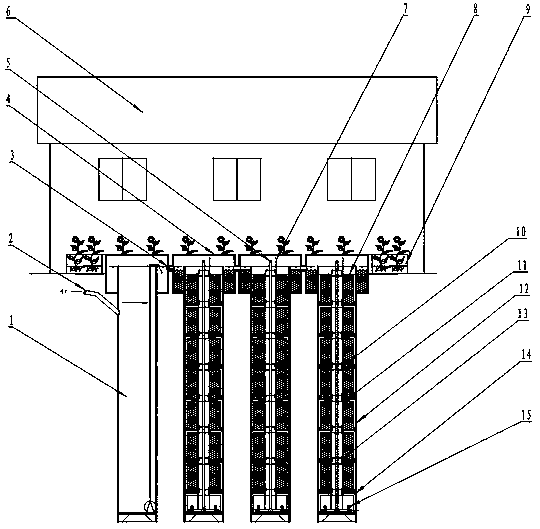

摘要附圖
權利要求書
1.污水生物菌群處理集成裝置，其特征在于：包括至少一個反應池，所述反應池為圓管方口單元，所述圓管方口單元由一段圓管和一小段方管固定連接而成，方管口朝上，圓管的底部密閉，每個圓管方口單元通過單元連接管串聯連接;所述圓管方口單元的底部有曝氣框架，在所述曝氣框架上垂直疊加多個生物槽填料框架，所述生物槽填料框架的中心位置有中心錐形管，所述反應池最上面的中心錐形管的上口位于水面之下，在所述曝氣框架的內部有曝氣裝置，曝氣裝置與位于中心錐形管內的輸氣管道的下部連接，所述輸氣管道的上部位于反應池的水面之上，生物槽填料框架內有生物槽填料，在兩相鄰生物槽填料框架之間有通過防水光源電纜連接的防水光源。
2.根據權利要求1所述的污水生物菌群處理集成裝置，其特征在于：所述圓管方口單元的上部有透光保溫玻璃板。
3.根據權利要求1所述的污水生物菌群處理集成裝置，其特征在于：所述生物槽填料框架的下部有支架。
4.根據權利要求1所述的污水生物菌群處理集成裝置，其特征在于：所述反應池的周?chē)谢刈中嗡�，在回字形水槽上有系統出水口。
5.根據權利要求4所述的污水生物菌群處理集成裝置，其特征在于：所述反應池和回字形水槽的上部有透光保溫房。
說明書
污水生物菌群處理集成裝置
技術領域
本實用新型是污水生物菌群處理集成裝置及安裝方法，用于污水生物菌群處理工藝中提供快速簡便安裝，所屬污水處理凈化領域。
背景技術
在污水處理凈化領域里，生物化學處理工藝技術應用最為廣泛，除了常見的活性污泥技術外，近幾年由誕生了生物菌群處理技術。生物菌群處理技術是在實驗室篩選適宜的微生物菌群的基礎上，將生物菌群培育在水池的生物填料槽內，靠生物菌群分解污水中的有機成分并將其分解成水和CO2等氣體。隨著人們生活水平的提高，污水中有機物的濃度愈來愈高，而生物菌群的分解能力有限，因此采用多級生物菌群處理單元通過串聯組合來逐級分解污水中有機物。為了達到處理結果達標，常常采用七八個、十幾個甚至幾十個處理單元串聯組成處理系統，造成施工量大和施工周期長。同時，這種菌群的生存還需要一定的光合作用和溫度條件，采光的要求就不能將池子設計的太深，對于一定處理能力而言池子深度減小勢必要增加池子面積;而池子深度減小和面積增大又不利于水體的保溫。
發明內容
本實用新型的目的在于，克服現有技術的不足，提供一種用于污水凈化領域中污水生物菌群處理集成裝置，實現快速簡便的安裝方式和提供光合條件及保溫條件。
為解決上述技術問題，本實用新型的技術方案為：污水生物菌群處理集成裝置，包括至少一個反應池，所述反應池為圓管方口單元，所述圓管方口單元由一段圓管和一小段方管固定連接而成，方管口朝上，圓管的底部密閉，每個圓管方口單元通過單元連接管串聯連接;所述圓管方口單元的底部有曝氣框架，在所述曝氣框架上垂直疊加多個生物槽填料框架，所述生物槽填料框架的中心位置有中心錐形管，所述反應池最上面的中心錐形管的上口位于水面之下，在所述曝氣框架的內部有曝氣裝置，曝氣裝置與位于中心錐形管內的輸氣管道的下部連接，所述輸氣管道的上部位于反應池的水面之上，生物槽填料框架內有生物槽填料，在兩相鄰生物槽填料框架之間有通過防水光源電纜連接的防水光源。
本實用新型所述圓管方口單元的上部有透光保溫玻璃板。
本實用新型所述生物槽填料框架的下部有支架。
本實用新型所述反應池的周?chē)谢刈中嗡�，在回字形水槽上有系統出水口。
本實用新型所述反應池和回字形水槽的上部有透光保溫房。
本實用新型是用于污水凈化領域內的一種用于污水生物菌群處理工藝中提供快速簡便安裝和提供光合條件及保溫條件的集成處理裝置，由多個圓管方口單元串聯組成處理系統，圓管方口單元是由一段圓管和一小段方管連接而成，較長的圓管在下端，較短的方管在頂部，方管截面大于底部截面，頂部方管兩側設置進水口和出水口并通過連接短管將相鄰單元串聯鏈接，圓管方口單元的底部安裝曝氣框架，曝氣框架內安裝有曝氣裝置，曝氣框架上安裝管道連接塔頭便于連接輸氣管道，曝氣框架上方垂直組合安裝了多個生物槽填料框架，生物槽填料框架里面堆放了許多生物槽填料，填料表面覆著菌類，曝氣框架和生物槽填料框架的中間部位有下大上小中心錐形管連接管，它們垂直組合時中心錐形連接口互相套接在一起形成一個密閉的上下管道，可用來形成圓管方口單元內上下水流的不同流向區域，在生物槽填料框架上安裝了防水光源，可向水下一定深度提供光源，每個光源配備一根電纜向上出水面，圓管方口單元的下半部分的直徑在0.3—10.0米，采用打井機械直接打孔并采用垂直下落式安裝方式，圓管方口單元的頂部安裝了透光保溫的玻璃板，多個圓管方口單元可以組合成一個完整的處理系統，單元數量是根據工藝要求確定，處理系統的外圍安裝了一個回字形的水槽，水槽的一端接入多個圓管方口單元處理系統的出水口，水槽的另一端設置排水口，回字回字形水槽里面放置水生植物在進一步凈化水質的同時形成良好的景觀效果，在北方寒冷地區可在整個系統的地面上加裝頂部透光的保溫房。
采用多個圓管方口單元水池串聯組成污水處理系統，圓管方口單元是由一段圓管和一小段方管焊接而成，方管口朝上，每個圓管方口單元的上部左右兩則設置了進水口和出水口，每個圓管方口單元通過進出水口串聯連接。在圓管方口單元的底部先放入曝氣框架，曝氣框架可由工程塑料或不銹鋼制作，框架的底部安裝曝氣裝置，輸氣管路通過曝氣框架中部的圓管塔頭連接并向上引出。在曝氣框架的上方依次垂直疊裝了多個圓形的生物槽填料框架，內部添加了許多生物槽填料，曝氣框架和生物槽填料框架的中間部位有個中心錐形管，管子形狀呈上小下大錐形，上部框架中間部位的大管口正好套裝在下部框架中間部位管子的小管口上，這樣逐級垂直連接，中間部位的管子就形成一個密閉的上下垂直的管道，可用來形成圓管方口單元內上下水流的不同流向區域。在生物槽填料框架上安裝了防水光源，向水下一定深度位置提供光源;每個光源配備一根單獨的電纜向上引出水面。圓管方口單元的下部分的直徑在0.3—10.0米，采用打井機械直接打孔并采用垂直下落式安裝方式。圓管方口單元的頂部安裝了透光保溫的玻璃板，使每個圓管方口單元的頂部都能得到陽光照射并具備保溫功能。多個圓管方口單元可以組合成一個完整的處理系統，單元數量根據工藝要求確定，一般處理較高濃度污水時需要較多數量的圓管方口單元。處理系統的外圍安裝了一個回字形的水槽，水槽的一端接入多個圓管方口單元處理系統的出水口，水槽的另一端設置排水口，經多級圓管方口單元處理的水進入回字形水槽水平循環流動，回字形水槽內放置水生植物可在進一步凈化水質的同時形成良好的景觀效果。在北方寒冷地區可在整個系統的地面加裝頂部透光的保溫房，強化保溫措施。
本實用新型的有益效果是，采用圓管方口單元可以方便地利用打井設備直接按需求的直徑打孔，深度可隨圓管方口單元相應高度打井，然后直接將圓管方口單元垂直下落安裝，土方工程量少，安裝方便且定位精度高。曝氣框架先安裝好曝氣頭并一起送入圓管方口單元的底部，減少了現場安裝工作量。圓柱形的生物槽填料架逐個垂直安裝在曝氣框架的上方，并通過中間部位的上小下大的中心錐形管相互定位，形成中心和圓周兩個水流區域。底部曝氣使水流在圓周區域上升，而中間管道底部形成負壓區，水流沿中間管道向下流動，圓周區域水流向上，形成水流的不斷有序循環。生物槽上安裝防水光源，可以向水下一定深度位置提供細菌光合作用所需的光源，這樣就可以更好地利用地下深度來擴大每個單元的容積達到增加處理能力，而不必過多地占用面積。生物槽填料架上的防水光源安裝單獨的電纜，便于生物槽填料架逐個向上提出方便檢修。每個圓管方口單元頂部安裝透光玻璃板，既保證了采光又起到了良好的保溫和防止異味外溢的效果。在整個系統的外圍，安裝回字形的水槽并在其內種植水生植物，使經過處理的水在水草內再次循環幾次，通過水生植物根系的吸收可以進一步降低水中磷的含量并達到良好的景觀效果。寒冷的北方可以在整個系統上建造頂部透明的房屋，既可采光也起到了保溫作用。
