申請日2015.07.27

　　公開(公告)日2015.12.02

　　IPC分類號C02F1/14

　　摘要

　　一種污水處理系統，包括接污水源的內置預熱單元的預處理系統，預處理系統的出水口與污水蒸發處理系統頂部的進水口連通，污水蒸發處理系統主體為一個大圓筒，筒內設有與其共底同軸的一個小圓筒，該小圓筒的外壁與大圓筒內壁之間形成集水槽，該小圓筒內設置若干層間隔設置的蒸發槽，蒸發槽中有若干與熱泵循環機組系統連接的蒸發盤管，熱泵循環機組系統與太陽能吸收裝置以及空氣源連接;集水槽的頂部設置有圓錐形的冷凝液流收集裝置，冷凝液流收集裝置外部與設置于該大圓筒頂部的太陽能收集裝置連接，集水槽的下部連通冷凝液出水系統，冷凝液出水系統連接消毒室，本實用新型可有效凈化污水，集中程度高，占地面積小，運行穩定，成本較低。

　　權利要求書

　　1.一種污水處理系統，其特征在于，包括接污水源的內置預熱單元的預 處理系統(1)，預處理系統(1)的出水口與污水蒸發處理系統(2)頂部的 進水口連通，污水蒸發處理系統(2)主體為一個大圓筒，筒內設有與其共底 同軸的一個小圓筒，該小圓筒的外壁與大圓筒內壁之間形成集水槽(42)， 該小圓筒內設置若干層間隔設置的蒸發槽(41)，蒸發槽(41)中有若干與 熱泵循環機組系統(3)連接的蒸發盤管，熱泵循環機組系統(3)與太陽能 吸收裝置(4)以及空氣源連接;集水槽(42)的頂部設置有圓錐形的冷凝液 流收集裝置(44)，冷凝液流收集裝置(44)外部與設置于該大圓筒頂部的 太陽能收集裝置(43)連接，集水槽(42)的下部連通冷凝液出水系統(6)， 冷凝液出水系統(6)連接消毒室。

　　2.根據權利要求1所述污水處理系統，其特征在于，所述預處理系統(1) 中的預熱單元與太陽能系統連接，所述預處理系統(1)中帶有過濾格柵。

　　3.根據權利要求1所述污水處理系統，其特征在于，所述蒸發槽(41) 呈多半圓形，蒸發槽(41)與小圓筒內壁之間具有一個弧形缺口，相鄰蒸發 槽(41)的缺口在圓周上錯開180°布置。

　　4.根據權利要求1所述污水處理系統，其特征在于，所述污水蒸發處理 系統(2)中配有通風設備。

　　5.根據權利要求1所述污水處理系統，其特征在于，所述污水蒸發處理 系統(2)底部有與資源回收系統(5)連接的排料口。

　　說明書

　　一種污水處理系統

　　技術領域

　　本實用新型屬于污水處理技術領域，特別涉及一種污水處理系統。

　　背景技術

　　目前現有的污水處理設備因為造價比較高，動輒百萬甚至上千萬，實際 運行中，一般較小的工廠根本負擔不起，從而容易造成小型企業私自排放污 水，造成嚴重的環境污染。同時，現有污水處理設備的安裝與運行都比較復 雜，均需要專業的工作人員來進行指導，在正常運營過程中的成本也比較高， 局限性較大。城市污水越來越多，環境污染越來越嚴重，現在的污水處理廠 需要消耗大量的電能、生物能以及化學藥品，而生產化學藥品也需要大量的 電能，并產生環境污染。

　　發明內容

　　為了克服上述現有技術的缺點，本實用新型的目的在于提供一種污水處 理系統，結合了不同領域的先進技術，提高了當前的污水處理效果，減少了 溫室氣體的排放，具有結構簡單，流程簡短，污水處理量大，并且處理成本 較低的特點;同時能夠高效利用清潔能源，通過收集轉化作用于污水處理， 節約電能，減少化學藥品的使用，實現資源的高效利用，滿足可持續發展。

　　為了實現上述目的，本實用新型采用的技術方案是：

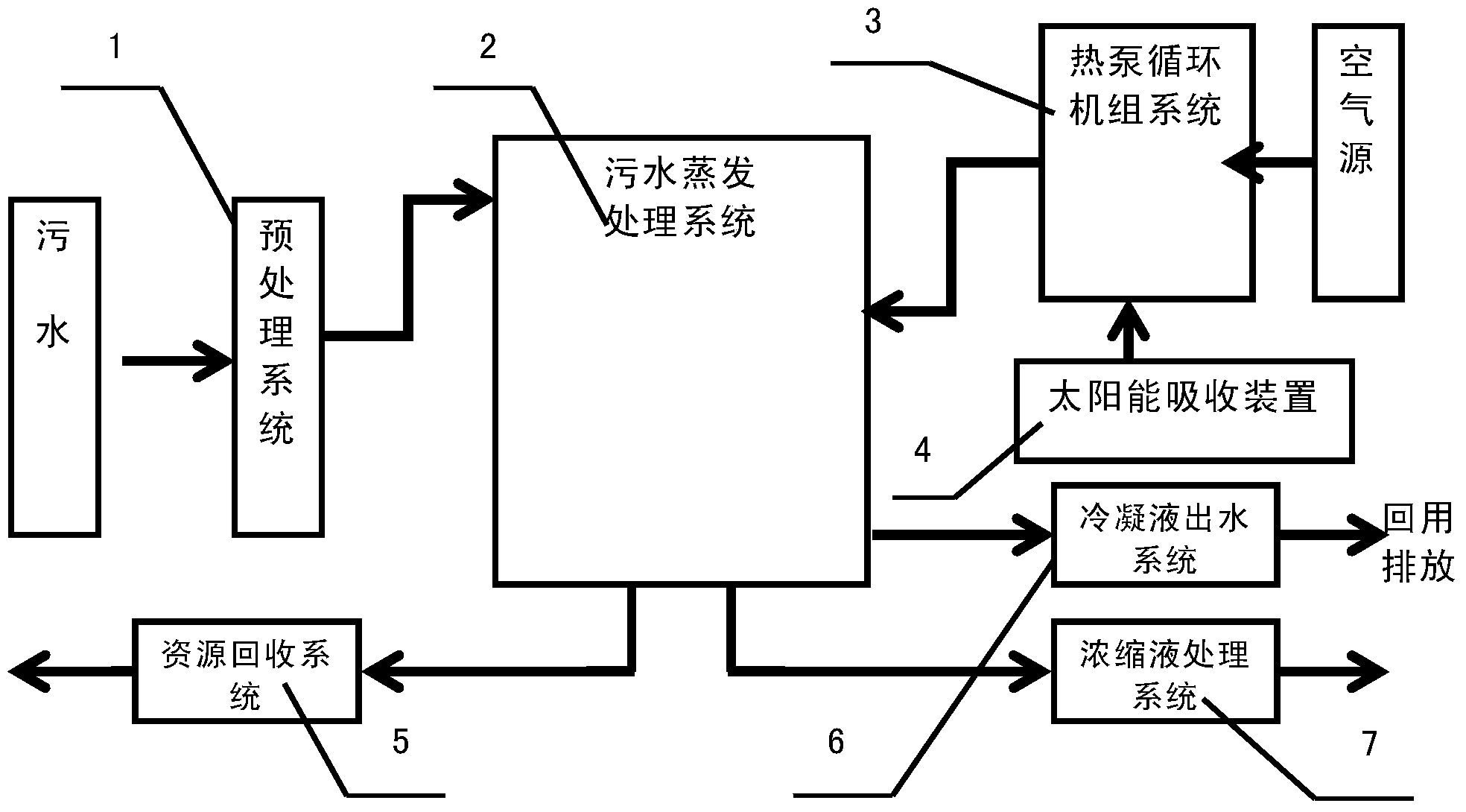

　　一種污水處理系統，包括接污水源的內置預熱單元的預處理系統1，預 處理系統1的出水口與污水蒸發處理系統2頂部的進水口連通，污水蒸發處 理系統2主體為一個大圓筒，筒內設有與其共底同軸的一個小圓筒，該小圓 筒的外壁與大圓筒內壁之間形成集水槽42，該小圓筒內設置若干層間隔設置 的蒸發槽41，蒸發槽41中有若干與熱泵循環機組系統3連接的蒸發盤管， 熱泵循環機組系統3與太陽能吸收裝置4以及空氣源連接;集水槽42的頂部 設置有圓錐形的冷凝液流收集裝置44，冷凝液流收集裝置44外部與設置于 該大圓筒頂部的太陽能收集裝置43連接，集水槽42的下部連通冷凝液出水 系統6，冷凝液出水系統6連接消毒室。

　　所述預處理系統1中的預熱單元與太陽能系統連接，所述預處理系統1 中帶有過濾格柵。

　　所述蒸發槽41呈多半圓形，蒸發槽41與小圓筒內壁之間具有一個弧形 缺口，相鄰蒸發槽41的缺口在圓周上錯開180°布置。

　　所述污水蒸發處理系統2中配有通風設備。

　　所述污水蒸發處理系統2底部有與資源回收系統5連接的排料口，下部 有與濃縮液處理系統7連接的濃縮液排放口。

　　與現有技術相比，本實用新型結構簡單，流程簡短，污水處理量大，并 且處理成本較低的污水處理系統。能夠高效利用清潔能源，通過收集轉化作 用于污水處理，節約電能，減少化學藥品的使用，實現資源的高效利用，同 時滿足可持續發展。節約大量的資源，且易清洗，消毒徹底，還具有出水水 質優質并穩定、剩余污泥產量少、占地面積小、不受設置場合限制、操作管 理方便和易于實現自動控制等優點。
