申請日2015.06.24

　　公開(公告)日2015.12.09

　　IPC分類號C02F11/04; C02F9/14

　　摘要

　　本實用新型公開了一種戶用型污水生態處理裝置，包括有主箱體，主箱體內通過隔板分隔成相互獨立的化糞區、隔油區、厭氧區和人工濕地區;所述主箱體上開有與化糞區聯通的糞便污水進水口、與隔油區聯通的廚房污水進水口、與厭氧區聯通的其他污水進水口以及與排水集水管聯通的排水口;所述人工濕地區內自下而上依次設有大鵝卵石層、人工濕地填料隔層和生態填料層，生態填料層上種植有濕地植物。本實用新型適用于零散用戶和山區的住戶，建造方式靈活多變，有利于農戶污水容易處理。結構形式緊湊，節省用地面積。

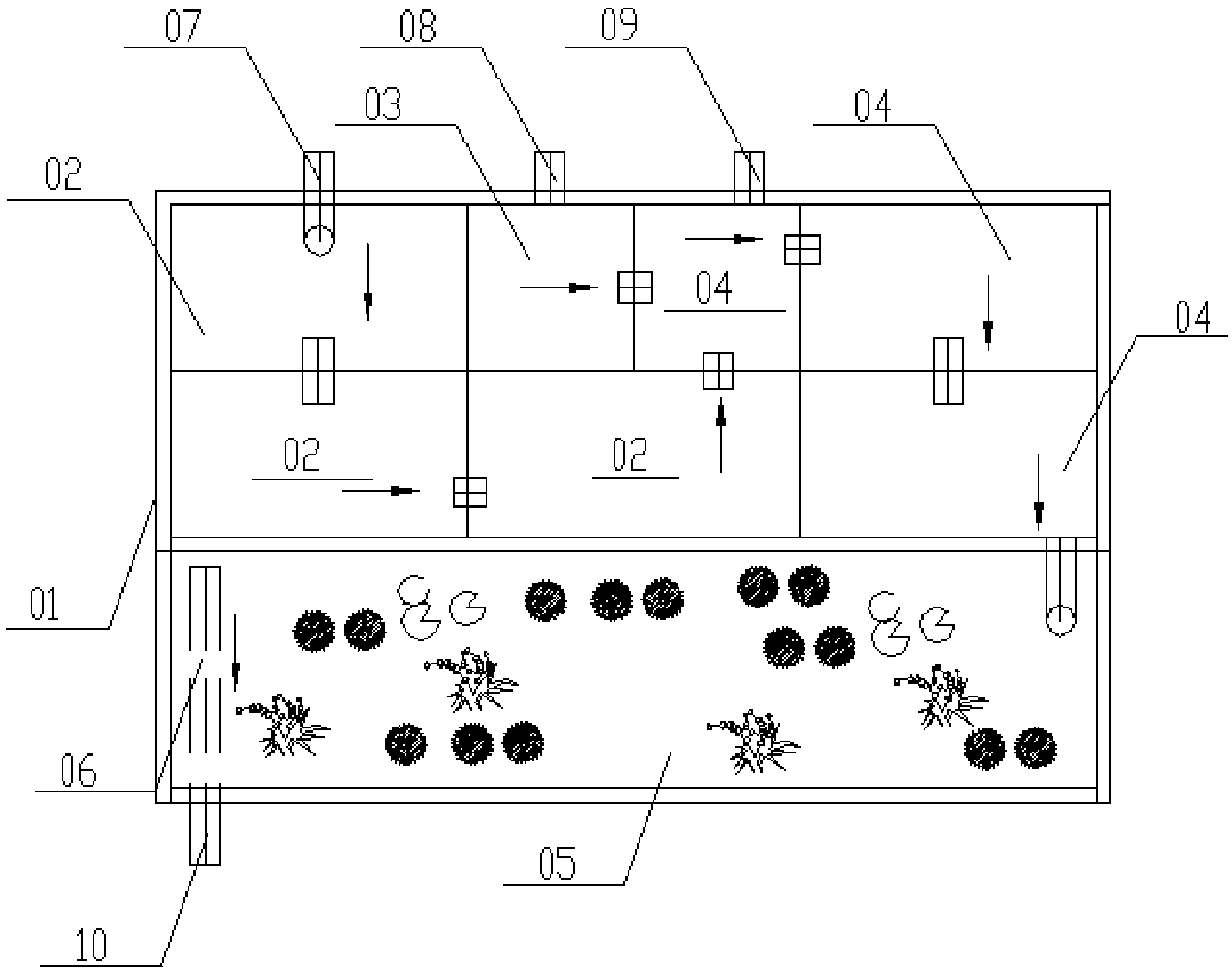

　　摘要附圖



　　權利要求書

　　1.一種戶用型污水生態處理裝置，其特征在于：包括有主箱體，主箱體內通過隔板分隔成相互獨立的化糞區、隔油區、厭氧區和人工濕地區;化糞區與厭氧區之間、隔油區與厭氧區之間以及厭氧區與人工濕地區之間分別通過斜管聯通;人工濕地區的底部設有排水集水管;所述主箱體上開有與化糞區聯通的糞便污水進水口、與隔油區聯通的廚房污水進水口、與厭氧區聯通的其他污水進水口以及與排水集水管聯通的排水口;所述人工濕地區內自下而上依次設有大鵝卵石層、人工濕地填料隔層和生態填料層，生態填料層上種植有濕地植物。

　　2.根據權利要求1所述的一種戶用型污水生態處理裝置，其特征在于：所述化糞區分為三格，相鄰的兩格化糞區之間通過斜管聯通;所述厭氧區分為三格，相鄰的兩格厭氧區之間通過斜管聯通。

　　說明書

　　一種戶用型污水生態處理裝置

　　技術領域：

　　本實用新型主要涉及技術領域，尤其涉及一種戶用型污水生態處理裝置。

　　背景技術：

　　農村生活污水的特點：廚房炊事用水、沐浴、洗滌用水和沖洗廁所用水，這些用水分散，農村沒有任何收集的設施，隨著雨水的沖刷，隨著地表流入河流、湖沼、溝渠、池塘、水庫等地表水體、土壤水和地下水體，其中有機物含量大是其主要的特點。

　　農村污水處理工藝選擇時考慮以下因素。一是滿足當前達標處理與今后再生利用需要。針對農村地區的地形地勢、道路交通條件以及居民住宅建設布局等具體不同情況，探索因地制宜的農村污水收集處理方式，既解決當前村莊污水達標處理排放問題，又充分考慮今后污水處理回用的需要，節約水資源、保護水環境，促進農村地區的社會經濟發展與資源、環境相協調，這是確定農村地區污水處理方式首先應考慮的因素。二是處理技術經濟適用。農村污水處理技術的選擇要量力而行，充分考慮到我國廣大農村地區財力狀況薄弱、農民實際承受能力較低這一普遍情況，處理工藝的選擇不能盲目攀比，而一味選擇時下時髦先進、處理效果好、自動化控制水平很高的處理工藝，而著重應該考慮選用既成熟可靠，又適合農村特點和農村實際的污水處理經濟適用技術。三應運行操作簡便，日常維護管理簡單。針對廣大農村地區經濟基礎薄弱、從業人員技術水平和管理水平較低的現狀，污水處理技術選擇應特別注重選用簡便易行、運行穩定、維護管理方便，利用當?shù)丶夹g(shù)和管理力量能夠滿足正常運行需要的處理工藝。

　　農村生活污水一般適宜選擇人工濕地、毛細管土地滲濾法、穩定塘等分散式污水處理技術。

　　現有的農村污水處理技術幾乎運用在農村用戶比較集中的區域和村莊，污水收集系統鋪設容易實現，采用的模式幾乎為集中式污水處理模式，污水處理工藝宜容易選擇，設計難度也不大。但是對于住戶比較零散和山區的住戶，采用同樣的模式和工藝，很難現實，一是農戶分散不易于污水收集，排水量0.4m3/戶·天，二是管網鋪設難度大，三是在選擇工藝上比較難于取舍。

　　實用新型內容：

　　本實用新型目的就是為了彌補已有技術的缺陷，提供一種戶用型污水生態處理裝置。通過設置化糞池、隔油池、厭氧池和人工濕地等于一體的生態處理工藝，保證污水處理后滿足相應的國家污水排放標準。

　　本實用新型是通過以下技術方案實現的：

　　一種戶用型污水生態處理裝置，其特征在于：包括有主箱體，主箱體內通過隔板分隔成相互獨立的化糞區、隔油區、厭氧區和人工濕地區;化糞區與厭氧區之間、隔油區與厭氧區之間以及厭氧區與人工濕地區之間分別通過斜管聯通;人工濕地區的底部設有排水集水管;所述主箱體上開有與化糞區聯通的糞便污水進水口、與隔油區聯通的廚房污水進水口、與厭氧區聯通的其他污水進水口以及與排水集水管聯通的排水口;所述人工濕地區內自下而上依次設有大鵝卵石層、人工濕地填料隔層和生態填料層，生態填料層上種植有濕地植物。

　　一種戶用型污水生態處理裝置，其特征在于：所述化糞區分為三格，相鄰的兩格化糞區之間通過斜管聯通;所述厭氧區分為三格，相鄰的兩格厭氧區之間通過斜管聯通。

　　本實用新型適用于排水量0.4m3/戶·天，化糞區設置停留時間3天，厭氧區設置停留時間1天，人工濕地區處理負荷小于0.25m/d。

　　農戶糞便污水從主箱體糞便污水進水口進入化糞區，廚房排水從主箱體廚房污水進水口進入隔油區，其他排水從主箱體其他排水進水口進入?yún)捬鯀^(qū)，然后混合后污水流入人工濕地區，經排水集水管至排水口排放。

　　本實用新型為箱式結構，主要由化糞區、隔油區、厭氧區和人工濕區等四個區組成，根據農村污水排放的性質和排放特點，家中糞便污水首先通過管道流入化糞池，污水在此過濾沉淀-厭氧發酵-固體物分解，上清液進入?yún)捬鯀^(qū);家中廚房污水通過管道進入隔油區，去除廢水中動植物油，上清液進入?yún)捬醭?其他廢水一并進入?yún)捬鯀^(qū)，污水在厭氧區利用微生物生命過程中的代謝活動，將有機物大分子分解為小分子有機物，然后流入人工濕地，通過濕地植物發達根系和生態濾料的聯合作用下，實現絮凝，吸附，吸收，降解等物化、生化過程，有機污染物質及氮、磷等營養元素得到最大去除，廢水經集水管至排放口達標排放。

　　本實用新型的優點是：

　　本實用新型適用于零散用戶和山區的住戶，建造方式靈活多變，有利于農戶污水容易處理。組合化糞池、隔油池、厭氧池和人工濕地為一體，結構形式緊湊，節省用地面積。人工濕地不僅種植可以觀賞的綠色植物，美化住戶環境，并且通過濕地植物發達根系和生態濾料的聯合作用下，實現絮凝，吸附，吸收，降解等物化、生化過程，有機污染物質及氮、磷等營養元素得到最大去除，污水達標排放，保護了周圍環境。
