申請日2015.06.24

　　公開(公告)日2015.12.16

　　IPC分類號C02F5/00

　　摘要

　　本實用新型提供了一種空調全自動水處理配藥系統，主體為空調冷卻塔，空調冷卻塔的補水口通過自來水管與外部水源導通，還包括藥劑投放單元，在冷卻塔補水管上與藥劑投放單元上分別安裝流量傳感器，采用PLC編程控制，當冷卻塔補水量達到1m3時，啟動自吸水泵，投藥量達到80-100克時，停止運行自吸水泵，由此反復運行，即可解決自動投藥運行，投藥比例精度非常高。自來水管上配合設置有流量傳感器B，流量傳感器B通過控制線與PLC控制電箱電連接，通過PLC控制電箱對自來水管中的自來水流量進行管控，綜合藥劑輸送管中藥劑流量對藥劑的投放量進行更加合理的調整。

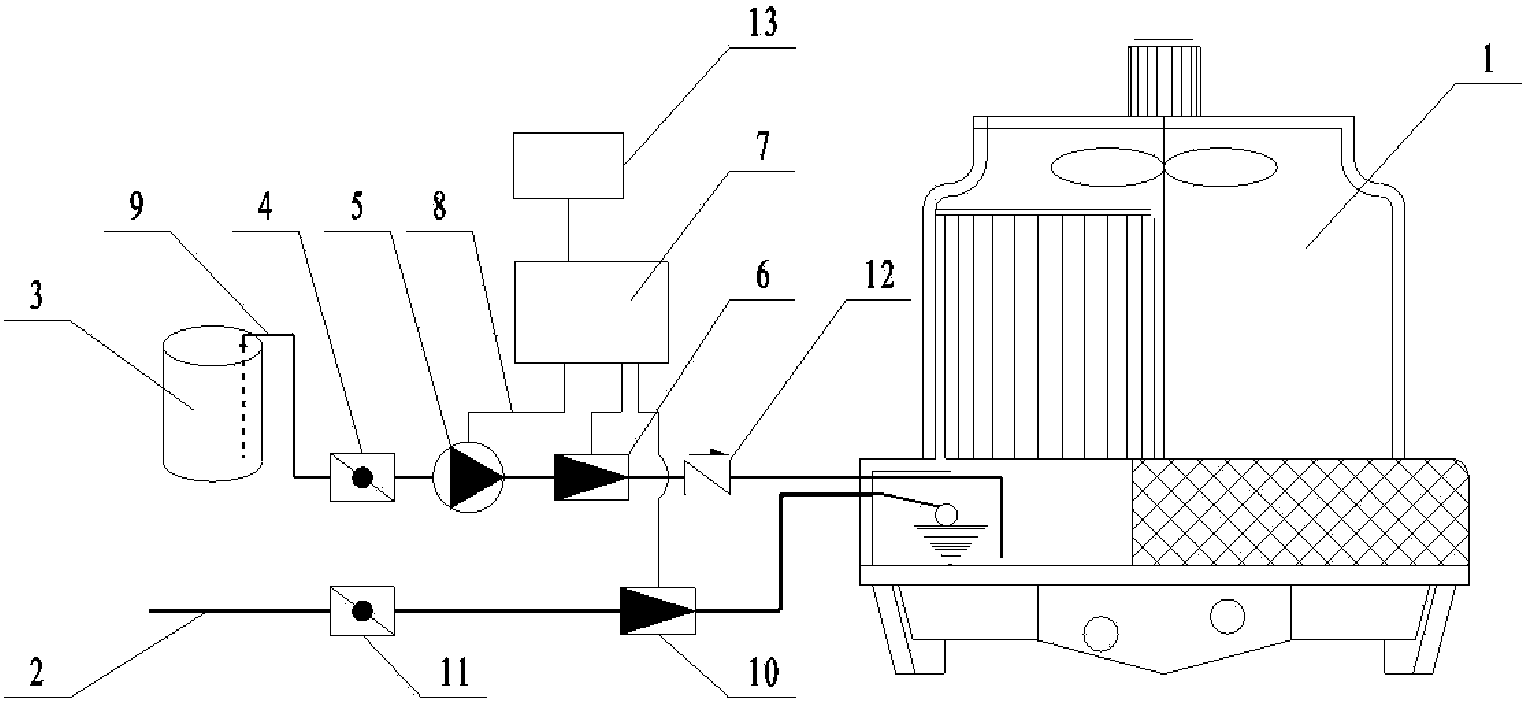

　　摘要附圖



　　權利要求書

　　1.一種空調全自動水處理配藥系統，主體為空調冷卻塔(1)，所述 空調冷卻塔(1)的補水口通過自來水管(2)與外部水源導通，其特 征在于：還包括藥劑投放單元，所述藥劑投放單元包括藥劑桶(3)、 閥門A(4)、自吸水泵(5)、流量傳感器A(6)、PLC控制電箱 (7)、控制線(8)及藥劑輸送管(9)，所述藥劑桶(3)通過藥劑 輸送管(9)與空調冷卻塔(1)連接，在藥劑輸送管(9)上自靠近 藥劑桶(3)一端依次設置閥門A(4)、自吸水泵(5)及流量傳感 器A(6)，所述自吸水泵(5)及流量傳感器A(6)分別通過控制 線(8)與PLC控制電箱(7)電連接。

　　2.根據權利要求1所述的一種空調全自動水處理配藥系統，其特征 在于：所述自來水管(2)上配合設置有流量傳感器B(10)，所述 流量傳感器B(10)通過控制線(8)與PLC控制電箱(7)電連接。

　　3.根據權利要求1所述的一種空調全自動水處理配藥系統，其特征 在于：還包括閥門B(11)，所述閥門B(11)配合設置在自來水管 (2)上。

　　4.根據權利要求1所述的一種空調全自動水處理配藥系統，其特征 在于：還包括單向閥(12)，所述單向閥(12)配合設置在藥劑輸送 管(9)上，單向閥(12)設置位置位于流量傳感器A(6)與空調冷 卻塔(1)之間。

　　5.根據權利要求1所述的一種空調全自動水處理配藥系統，其特征 在于：還包括無線信號發生器(13)，所述無線信號發生器(13)通 過控制線(8)與PLC控制電箱(7)電連接。

　　說明書

　　一種空調全自動水處理配藥系統

　　技術領域：

　　本實用新型涉及空調設備，尤其涉及一種空調全自動水處理配藥 系統。

　　背景技術：

　　空調冷卻塔的是將中央空調產生的大量熱水，通過冷卻塔將熱水 分散，通過空氣流動直接熱傳遞和液體水轉化為氣態吸收大量熱量， 而被大氣帶走，使得水溫得以降低，水被回收循環使用的裝置�？照{(diào) 冷卻塔主要用于大型購物廣場和大廈等需要用到中央空調的地方，空 調冷卻塔大多采用機械通風形式增加冷卻塔空氣流動。機械通風冷卻 塔具有冷卻能力強，冷卻水量大等特點。

　　當空調冷卻塔運行時，水分不斷蒸發，自來水不斷補入冷卻塔中， 水中鈉離子、鈣離子等離子不斷被濃縮，這些離子就會在管道內壁結 垢，同時也存在腐蝕;這時需要往水中加入緩蝕阻垢劑，投加量為： 80～100mg/L，本藥劑主要由膦羧酸、磺化共聚物、鋅鹽以及銅緩蝕 劑等組成，其中膦羧酸及共聚物，能在較高PH下，起到鋅穩定劑作 用，防止鋅鹽在金屬表面以氫氧化鋅形式析出為鋅垢。另外膦羧酸及 磺化共聚物還具有優良緩蝕及卓越的阻垢分散性能，在防止碳酸鈣 垢、磷酸鈣垢析出的同時，對鐵氧化物也有良好分散性能。故在高 PH下運行，也能使金屬表面形成一層薄而較致密的防蝕膜，從而抑 制了金屬腐蝕。但是由于人工投藥。需不停的去看自來水補水水表， 再根據補水量計算出投藥量，然后將藥劑用電子稱稱出所需的藥劑投 入冷卻塔中，按照每噸自來水投藥80克，每天投藥次數少則4-5次， 多則幾十次，工作量非常大;還有一種方式投藥是采用定量泵，是事 先觀察冷卻塔1天大約會補多少噸水，按照每天的補水量計算出每天 的投藥量，再采用定量泵調節好投藥流量，使流量達到每天的投藥量， 這樣就解決了人工投藥的麻煩，但同時也產生了投藥量不準的困擾， 因?yàn)槔鋮s塔的補水補水每天都一樣的，因?yàn)樵谘谉岬南奶煅a(bǔ)水量就非 常大，下雨天和天氣涼爽的季節補水量就會少很多，而定量泵的流量 是不會改變的，這樣投藥就不成比例了，要不投藥多了，水處理成本 高，要不投藥少了，水處理起不到效果。現有技術缺點有二個：一是 人工投藥，工作量非常大;二是定量泵投藥比例控制不了，要不投藥 多了，水處理成本高，要不投藥少了，水處理起不到效果。

　　實用新型內容：

　　為了解決上述問題，本實用新型提供了在冷卻塔補水管上與藥劑 投放單元上分別安裝流量傳感器，采用PLC編程控制，當冷卻塔補水 量達到1m3時，啟動自吸水泵，投藥量達到80-100克時，停止運行 自吸水泵，由此反復運行，即可解決自動投藥運行，投藥比例精度非 常高的技術方案：

　　一種空調全自動水處理配藥系統，主體為空調冷卻塔，空調冷卻 塔的補水口通過自來水管與外部水源導通，還包括藥劑投放單元，藥 劑投放單元包括藥劑桶、閥門A、自吸水泵、流量傳感器A、PLC控 制電箱、控制線及藥劑輸送管，藥劑桶通過藥劑輸送管與空調冷卻塔 連接，在藥劑輸送管上自靠近藥劑桶一端依次設置閥門A、自吸水泵 及流量傳感器A，自吸水泵及流量傳感器A分別通過控制線與PLC 控制電箱電連接。

　　作為優選，自來水管上配合設置有流量傳感器B，流量傳感器B 通過控制線與PLC控制電箱電連接。

　　作為優選，還包括閥門B，閥門B配合設置在自來水管上。

　　作為優選，還包括單向閥，單向閥配合設置在藥劑輸送管上， 單向閥設置位置位于流量傳感器A與空調冷卻塔之間。

　　作為優選，還包括無線信號發生器，無線信號發生器通過控制 線與PLC控制電箱電連接。

　　本實用新型的有益效果在于：

　　(1)本實用新型在冷卻塔補水管上與藥劑投放單元上分別安裝流量 傳感器，采用PLC編程控制，當冷卻塔補水量達到1m3時，啟動自吸 水泵，投藥量達到80-100克時，停止運行自吸水泵，由此反復運行， 即可解決自動投藥運行，投藥比例精度非常高。

　　(2)本實用新型中自來水管上配合設置有流量傳感器B，流量傳感 器B通過控制線與PLC控制電箱電連接，通過PLC控制電箱對自來 水管中的自來水流量進行管控，綜合藥劑輸送管中藥劑流量對藥劑的 投放量進行更加合理的調整。

　　(3)實用新型中還包括閥門B，閥門B配合設置在自來水管上，在 空調設備處于閑時待用狀態下時，可人為將自來水管進行流量調整或 者關閉操作，避免水資源過度浪費。

　　(4)在本實用新型中還包括單向閥，單向閥配合設置在藥劑輸送管 上，單向閥設置位置位于流量傳感器A之后，防止藥劑倒灌，減少 藥劑使用量，有效提高其使用效率。

　　(5)實用新型中還包括無線信號發生器，無線信號發生器通過控制 線與PLC控制電箱電連接，通過PLC控制電箱發現設備運轉異常后 可通過無線信號發生器向指定終端發送報警信息，使得相關人員能夠 及時了解設備運行狀況，并進行維護與檢修。
