申請日2015.06.24

　　公開(公告)日2015.12.16

　　IPC分類號E03D5/08

　　摘要

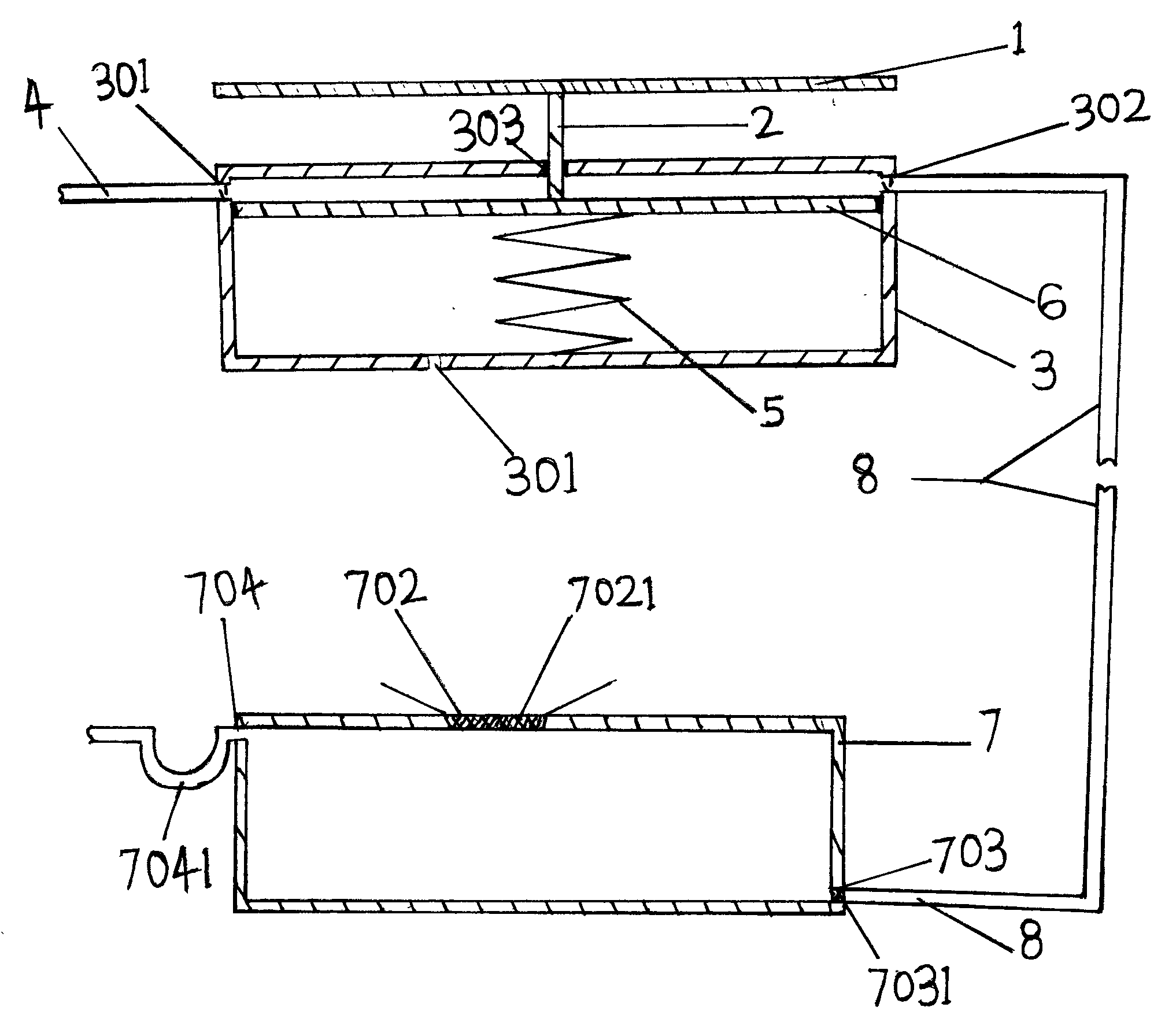

　　本實用新型為腳踏式自動廢水沖水器，所屬技術領域?yàn)閹�所的沖水裝置，其特征在于：腳踏板(1)與活塞桿(2)相連，活塞桿(2)伸進壓力缸(3)與其內的活塞板(6)連接，活塞板(6)與缸底板連有彈簧(5)，缸底板有出氣孔(301)，在壓力缸(3)缸壁上方處有分別有向缸外開啟的單向閥(301)和向缸內開啟的單向閥(302)，分別與連有便池的出水管(4)和連有廢水儲池(7)的廢水管(8)連接。本實用新型結構簡單、制作容易、成本低廉、易于推廣。使用水可以完全為生活廢水，并且廢水儲池可與地面保持水平，可收集生活中難以收集的廢水，如洗澡水。還能做到便后無電自動沖水，能有效地利用生活廢水，極大的節約能源。

　　摘要附圖



　　權利要求書

　　1.腳踏式自動廢水沖水器，包括腳踏板(1)、活塞桿(2)、壓力缸(3)、出水管(4)、廢水管(8)、 廢水儲池(7)，其特征在于：腳踏板(1)與活塞桿(2)相連，腳踏板(1)與活塞桿(2)一端緊密固定連接， 活塞桿(2)穿過插桿孔(303)伸進壓力缸，與壓力缸(3)內的活塞板(6)緊密固定連接，活塞桿(2) 與插桿孔(303)密封接觸，活塞板(6)在壓力缸(3)內與壓力缸(3)的缸壁密封接觸，活塞板(6) 與壓力缸(3)缸底板之間連有彈簧(5)，彈簧(5)一端與壓力缸(3)底板固定連接，彈簧(5)另一端 與活塞板(6)固定連接，壓力缸(3)底板有出氣孔(301)，出氣孔(301)與大氣相通，活塞桿(2)與活 塞板(6)在垂直于壓力缸(3)頂板方向往復運動，在壓力缸(3)一側缸壁上靠近壓力缸(3)缸頂處與 向缸外開啟的單向閥(301)一端緊密固定連接，該單向閥(301)與壓力缸(3)缸體內相通，該單向閥 (301)另一端與出水管(4)一端緊密固定連接，出水管(4)另一端與馬桶或便池相連，在壓力缸(3) 另一側壁靠近壓力缸(3)缸頂處與向缸內開啟的單向閥(302)一端緊密固定連接，該單向閥(302)與 壓力缸(3)缸體相通，該單向閥(302)另一端與廢水管(8)一端緊密固定連接，廢水管(8)另一端廢水儲 池(7)相連。

　　2.如權利要求1所述的腳踏式自動廢水沖水器，其特征在于：所述的插桿孔(303)由橢圓形密封圈 (3031)、壓力缸(3)頂板構成，橢圓形密封圈(3031)與壓力缸(3)頂板固定連接。

　　3.如權利要求1所述的腳踏式自動廢水沖水器，其特征在于：所述的活塞板(6)由板體(601)、橢圓形 密封圈(602)構成，板體(601)與橢圓形密封圈(602)固定連接。

　　4.如權利要求1所述的腳踏式自動廢水沖水器，其特征在于：所述的廢水儲池(7)由廢水收集口(702)、 排污口(704)、過濾網(7031)、出水口(703)、過濾網(7021)、U形管(7041)構成，廢水儲池(7)頂部有廢水 收集口(702)，廢水收集口(702)內有過濾網(7021)，在廢水儲池(7)靠近底部側壁有出水口(703)，出水口 (703)有過濾網(7031)，該出水口(703)與廢水管(8)連通，在靠近頂部側壁上有排污口(704)，排污口(704) 一端與U形管(7041)連通。

　　說明書

　　腳踏式自動廢水沖水器

　　技術領域

　　本實用新型涉及大便池小便池的沖水裝置，尤其是能自動沖水和廢水利用的沖水器。

　　背景技術

　　目前普遍使用的廁所沖水裝置有兩種：一種是物理按壓式，使用者如廁后要用手或腳去扳動開關才可以沖水，這種沖水裝置其部件外露尤其是手按壓式，由于每個使用者都用手去接觸它，容易引起細菌感染，不利于人們身體健康。并且許多人有意無意的忘記觸碰開關，使后來者如廁不悅，更使廁所臭味難聞，細菌滋生。

　　另外一種是紅外線感應沖水器，當人走近的時候，紅外線自動感應，當人離開后運行沖水，這種設備成本較高，且不易維修，還受電的控制，在停電或電力故障是，沖水器無法沖水，會是廁所臭氣滿天。

　　隨著的發展和城市化進程加快，城市對水的需求不斷增加，據統計我國城市人均生活用水120立升每日，其中易于收集的水如洗衣，洗澡，洗菜等生活用水占百分之四十�，F(xiàn)在的市面上大部分沖水器無法利用這些廢水，即使小部分沖水器能利用，他的前提是廢水收集箱要比廁所高很多，這樣還是使許多廢水不能收集，還要借助人力。在城市許多家庭將生活用水收集起來，用桶裝好放在便池旁邊，人便后用瓢舀水沖廁所，極其不方便，還影響美觀。因此，需要一種不受人力和電力控制，人便后能自動沖水，還能廢水利用的沖水器。

　　實用新型內容

　　本實用新型的目的在于提供腳踏式自動廢水沖水器，他能夠使使用者不需要用手接觸開關，不需要便后刻意去啟動開關，做到隨走隨沖，并且能做到廢水利用。

　　為解決上述問題，本實用新型腳踏式自動廢水沖水器，包括腳踏板、活塞桿、壓力缸、出水管、廢水管、廢水儲池。其特點在于：腳踏板與活塞桿相連，腳踏板與活塞桿一端緊密固定連接，活塞桿穿過插桿孔伸進壓力缸，與壓力缸內的活塞板緊密固定連接，活塞桿體與插桿孔密封接觸，活塞板在壓力缸內與壓力缸的缸壁密封接觸，活塞板與壓力缸缸底板之間連有彈簧，彈簧一端與壓力缸底板固定連接，彈簧另一端與活塞板固定連接。壓力缸底板有出氣孔，出氣孔與大氣相通。在壓力缸一側缸壁上靠近壓力缸缸頂處與向缸外開啟的單向閥一端緊密固定連接，該單向閥與壓力缸缸體內相通，該單向閥另一端與出水管一端緊密固定連接，出水管另一端與馬桶或便池相連。在壓力缸另一側壁靠近壓力缸缸頂處與向缸內開啟的單向閥一端緊密固定連接，該單向閥與壓力缸缸體相通。該單向閥另一端與廢水管一端緊密固定連接。廢水管另一端廢水儲池相連。

　　所述的插桿孔由橢圓形密封圈、壓力缸頂板構成，其特征是橢圓形密封圈與壓力缸頂板固定連接。

　　所述的活塞板由板體、橢圓形密封圈構成。其特征是板體與橢圓形密封圈固定連接。

　　所述的廢水儲池由廢水收集口、排污口、過濾網、出水口、U形管構成。其特征在于廢水儲池頂部有廢水收集口，收集口內有過濾網。在廢水儲池靠近底部側壁有出水口，出水口有過濾網，該出水口與廢水管連通。在靠近頂部側壁上有排污口，排污口一端與U形管連通。

　　本實用新型利用使用者自身重力為動力，由腳踏板傳遞動力至活塞桿，再由活塞桿傳遞動力至活塞板，使得活塞板向壓力缸缸底處移動，此時活塞板上方缸體內的壓力變小，促使連有廢水管的單向閥打開，連有出水管的單向閥關閉。廢水儲池的廢水經由廢水管吸入壓力缸。當人便后離開腳踏板，由于彈簧回復力的作用，此時活塞板上方缸體內的壓力變大，促使連有廢水管的單向閥關閉，連有出水管的單向閥打開，壓力缸內的水經由出水管沖入便池，達到自動廢水沖廁的效果。當生活廢水過少時可打開自來水管的開關，往廢水儲池加水，本實用新型真正做到了廢水利用，自動沖水的效果，具有安全，簡單，節能，環保等效果。
