申請日2015.06.24

　　公開(公告)日2015.12.16

　　IPC分類號C02F5/00

　　摘要

　　一種水處理除垢系統，包括除垢裝置及分別連接于其進口和出口的進水管和出水管，除垢裝置包括復頻電集垢主機、集垢器和排污器，集垢器內部表面均設置有集垢板，集垢器中設置有相對應的正極板和負極板，復頻電集垢主機與集垢器電連接，排污器包括電機和毛刷，電機驅動毛刷清掃集垢板表面，集垢器底部設置有排污閥將清掃的污垢排出，集垢板上設置有傳感器，集垢器與復頻電集垢主機之間設置有水質分析儀，水質分析儀分別與傳感器和復頻電集垢主機電連接，排污器與復頻電集垢主機電連接，復頻電集垢主機電連接有顯示器，本系統無需加除垢劑即可將水中造成水質偏硬的離子去除掉，也不會由于水中游離離子濃度高而頻繁更換新水，達到了節約用水的目的。

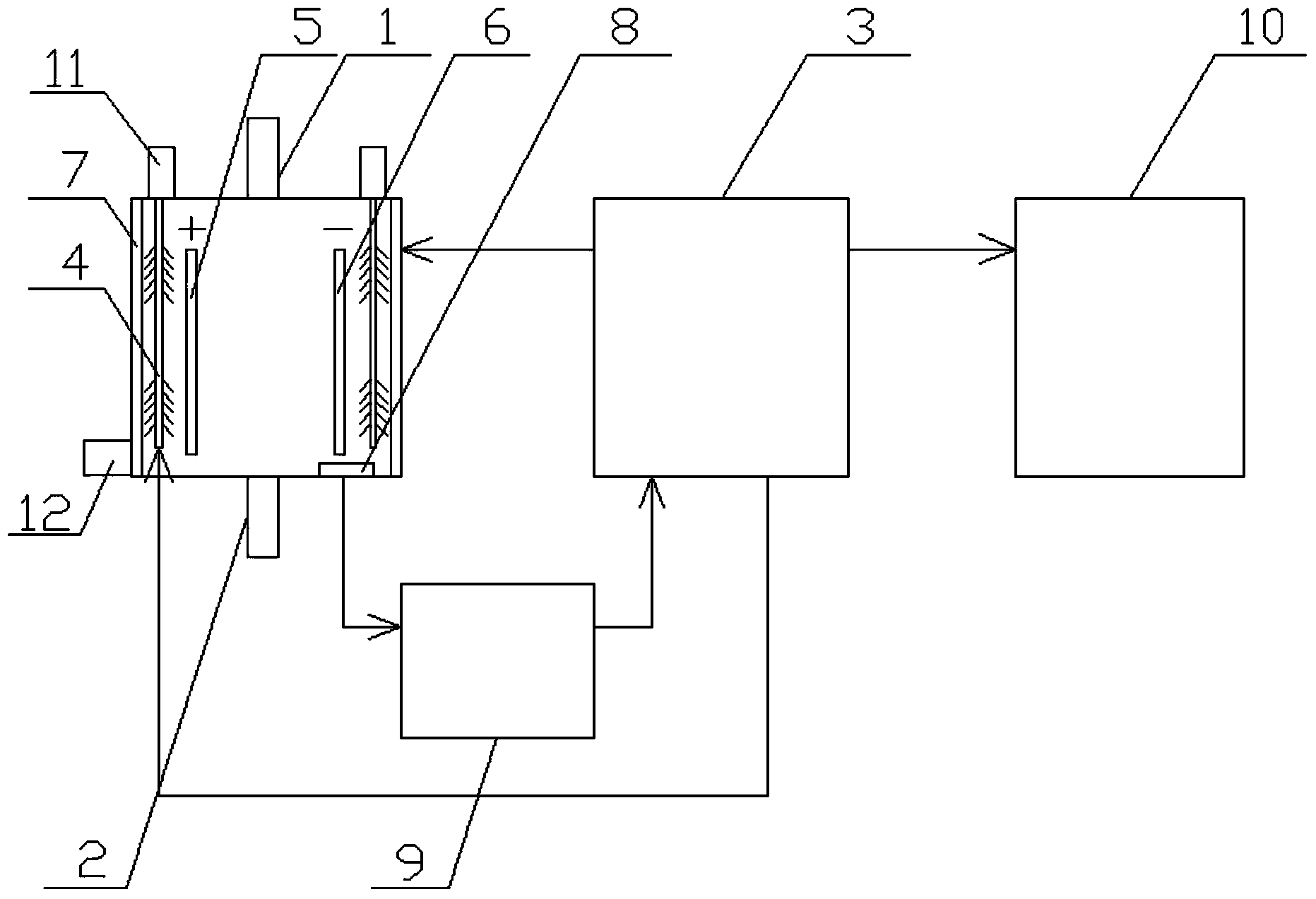

　　摘要附圖



　　權利要求書

　　1.一種水處理除垢系統，包括除垢裝置及分別連接于其進口和出口的 進水管(1)和出水管(2)，其特征在于：除垢裝置包括復頻電集垢主機(3)、 集垢器和排污器，集垢器的內部表面均固定有集垢板(7)，集垢器中還設 置有相對應的正極板(5)和負極板(6)，復頻電集垢主機(3)與集垢器 電連接，排污器設置在集垢板(7)的表面，排污器包括電機(11)及毛刷 (4)，電機(11)固定于集垢器外部，電機(11)的輸出端與毛刷(4)連 接，毛刷(4)與集垢板端面平行設置，集垢器底部設置有排污閥(12)。

　　2.根據權利要求1所述的一種水處理除垢系統，其特征在于：所述的 集垢板(7)上設置有傳感器(8)，集垢器外部設置有水質分析儀(9)，水 質分析儀(9)分別與傳感器(8)和復頻電集垢主機(3)電連接。

　　3.根據權利要求1所述的一種水處理除垢系統，其特征在于：所述的 排污器的電機(11)與復頻電集垢主機(3)電連接。

　　4.根據權利要求1所述的一種水處理除垢系統，其特征在于：所述的 復頻電集垢主機(3)電連接設置有顯示器(10)。

　　說明書

　　一種水處理除垢系統

　　技術領域

　　本實用新型屬于水處理設備技術領域，具體涉及一種水處理除垢系統。

　　背景技術

　　在生活和生產中，水是常用的一種原料，循環冷卻水、供暖供水、冷 凍水、游泳水等常常出現硬度超標的情況，生產用水的硬度超標嚴重影響 生產效率，有時甚至導致生產設備的損壞，生活用水的硬度超標會導致人 體健康受損，目前，常采用加藥加酸除垢，或者采用磁將結垢離子擊破游 離，最終達到除垢的目的，但是游離的離子濃度升高后，只能排放，再換 新水，上述方法不僅投入成本較大，而且浪費水資源。

　　實用新型內容

　　本實用新型克服了現有技術的缺點和不足，提供了一種水處理除垢系 統，該系統節能降耗、能夠節約水資源，提高生產效率、有利于身體健康。

　　本實用新型的具體技術方案是：

　　一種水處理除垢系統，包括除垢裝置及分別連接于其進口和出口的進 水管和出水管，關鍵點是，除垢裝置包括復頻電集垢主機、集垢器和排污 器，集垢器的內部表面均固定有集垢板，集垢器中還設置有相對應的正極 板和負極板，復頻電集垢主機與集垢器電連接，排污器設置在集垢板的表 面，排污器包括電機及毛刷，電機固定于集垢器外部，電機的輸出端與毛 刷連接，毛刷與集垢板端面平行設置，集垢器底部設置有排污閥。

　　所述的集垢板上設置有傳感器，集垢器外部設置有水質分析儀，水質 分析儀分別與傳感器和復頻電集垢主機電連接。

　　所述的排污器的電機與復頻電集垢主機電連接。

　　所述的復頻電集垢主機電連接設置有顯示器。

　　本實用新型的有益效果是：本實用新型采用集垢器中的正負極板將水 中的鈣、鎂離子吸附收集到集垢板上，集垢板表面設置的毛刷通過電機驅 動清掃污垢，集垢器底部的排污閥將脫落的污垢清除出集垢器，集垢板上 的傳感器、復頻電集垢主機分別與水質分析儀電連接，水質分析儀可以收 集水質信息并向復頻電集垢主機發送信號，復頻電集垢主機控制集垢器和 排污器對水進行清污，最終保證水質的達到標準。
