申請日2015.06.23

　　公開(公告)日2015.09.30

　　IPC分類號C02F1/44

　　摘要

　　本發明公開了一種用于反滲透系統的水箱廢水提升器，包驅動裝置和抽水裝置，其特征在于：所述驅動裝置包括一殼體，在該殼體內轉動設有一葉輪，在該殼體的側壁上連通有進水管和出水管;所述抽水裝置包括襯套以及與該襯套內壁形成密封腔的螺桿，在該襯套的上端設有與出水管相連通的回水管，在該襯套的下端設有水箱廢水的進水口，所述葉輪與所述螺桿的上端之間連接有驅動軸。本發明利用自來水的動能帶動了葉輪的轉動，葉輪通過驅動軸帶動了螺桿的旋轉，實現了對水箱廢水的抽取能力，抽上來的廢水混合于自來水的出水管，從而將廢水儲存于冷水箱使用，實現了廢水的零排放，另外，而沒有采用電泵，對廢水進行提升，具有節能的特點。

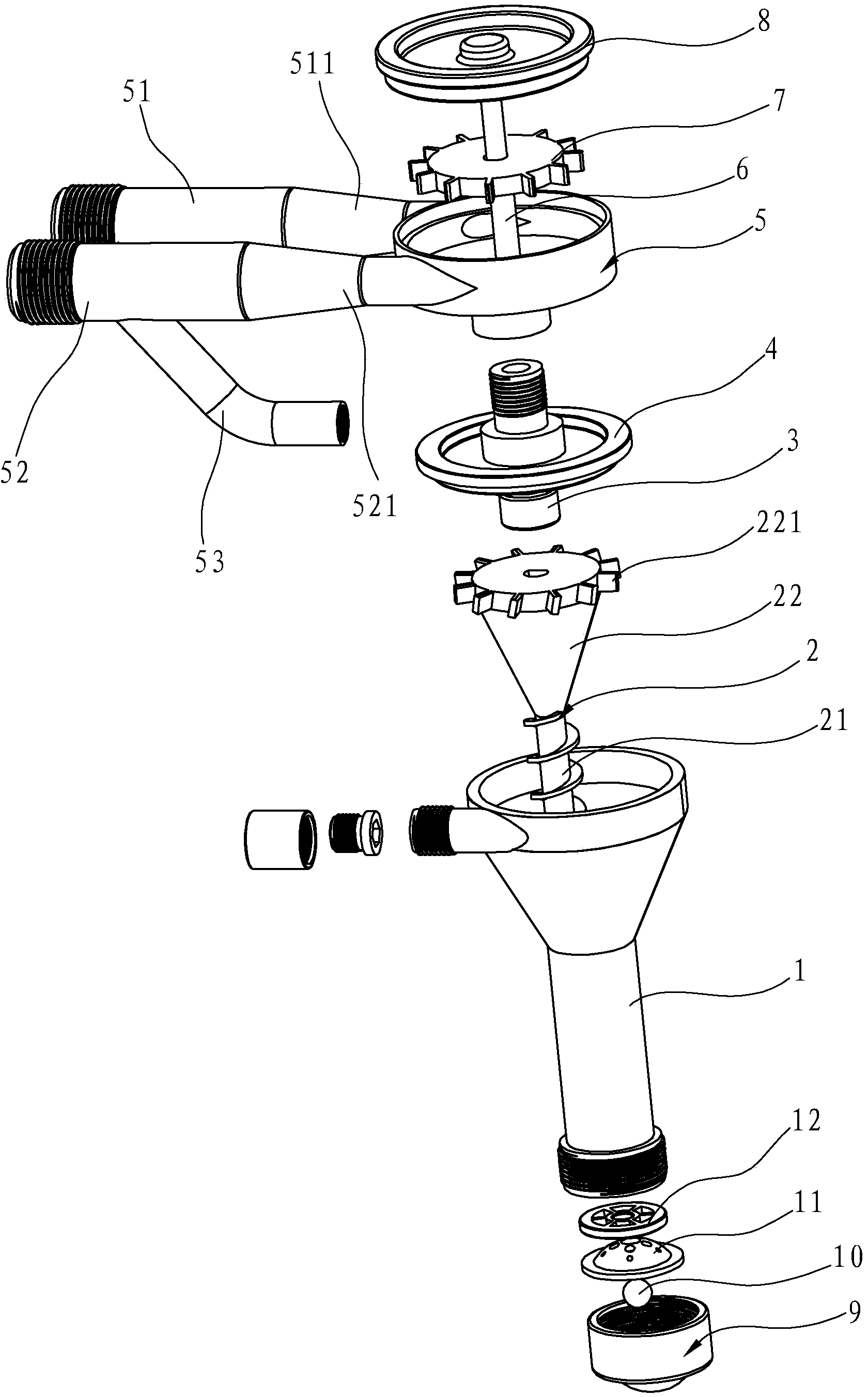

　　摘要附圖



　　權利要求書

　　1.一種用于反滲透系統的水箱廢水提升器，包驅動裝置和抽水裝置，其特征在于： 所述驅動裝置包括一殼體，在該殼體內轉動設有一葉輪，在該殼體的側壁上連通有進水 管和出水管;所述抽水裝置包括襯套以及與該襯套內壁形成密封腔的螺桿，在該襯套的 上端設有與出水管相連通的回水管，在該襯套的下端設有水箱廢水的進水口，所述葉輪 與所述螺桿的上端之間連接有驅動軸。

　　2.根據權利要求1所述的水箱廢水提升器，其特征在于：所述出水管和所述進水 管的方向分別與葉輪的外周緣相切。

　　3.根據權利要求2所述的水箱廢水提升器，其特征在于：所述出水管和所述進水 管上靠近殼體處分別形成有縮頸。

　　4.根據權利要求1所述的水箱廢水提升器，其特征在于：所述襯套具有襯套上蓋， 該襯套上蓋與該殼體下端部密封螺合連接，所述驅動軸的中間段轉動連接于襯套上蓋 上。

　　5.根據權利要求1所述的水箱廢水提升器，其特征在于：所述螺桿為阿基米德螺 桿。

　　6.根據權利要求5所述的水箱廢水提升器，其特征在于：所述螺桿包括設有阿基 米德螺旋形的抽水部分以及與該抽水部分連接的增壓部分，該增壓部分呈倒錐形，增壓 部分的上端周緣設有增壓葉片。

　　7.根據權利要求6所述的水箱廢水提升器，其特征在于：所述襯套的下端內壁設 有支撐蓋，在該支撐蓋上開有進水孔，所述螺桿的下端轉動設于該支撐蓋上。

　　8.根據權利要求1所述的水箱廢水提升器，其特征在于：所述襯套的下端部螺合 有進水頭，所述進水口開設于該進水頭上，在該襯套的下端口壓緊有一限位片，該限位 片上開有通孔，在該限位片與進水頭之間設有調節球。

　　說明書

　　一種用于反滲透系統的水箱廢水提升器

　　技術領域

　　本發明涉及一種提升器，尤其涉及一種用于反滲透系統的水箱廢水提升器。

　　背景技術

　　反滲透系統(RO)的基本工作原理是，運用特制的高壓水泵，將原水加至6～20公 斤壓力，使原水在壓力的作用下滲透過孔徑只有0.0001微米的反滲透膜，其中，化學離 子和細菌、真菌、病毒體不能通過，隨廢水排出，只允許體積小于0.0001微米的水分子 通過，從而達到凈水的目的。

　　然而，現有的反滲透系統均存在一個不可避免的缺陷，即在生產純凈水過程中，有 大量廢水產生，而傳統的廢水處理是，通過排水管道直接排出;或者將廢水收集于水箱 內，采用電泵將廢水輸送至處理站。直接排放廢水造成水資源的過度浪費現象產生，而 利用電泵運輸需要消耗大量的電能，則造成能源的浪費。

　　發明內容

　　本發明要解決的技術問題是針對現有技術的現狀，提供一種用于反滲透系統的水箱 廢水提升器，在反滲透系統中，能夠進行對廢水的再利用，實現廢水的零排放要求，同 時，廢水輸送無需利用電泵進行驅動，具有節能的特點。

　　本發明解決上述技術問題所采用的技術方案為：一種用于反滲透系統的水箱廢水提 升器，包驅動裝置和抽水裝置，其特征在于：所述驅動裝置包括一殼體，在該殼體內轉 動設有一葉輪，在該殼體的側壁上連通有進水管和出水管;所述抽水裝置包括襯套以及 與該襯套內壁形成密封腔的螺桿，在該襯套的上端設有與出水管相連通的回水管，在該 襯套的下端設有水箱廢水的進水口，所述葉輪與所述螺桿的上端之間連接有驅動軸。

　　為了便于水源的流入/流出殼體，所述出水管和所述進水管的方向分別與葉輪的外 周緣相切。

　　為了提高水源流入或者流出殼體的速率，所述出水管和所述進水管上靠近殼體處分 別形成有縮頸。

　　為了實現便于安裝，所述襯套具有襯套上蓋，該襯套上蓋與該殼體下端部密封螺合 連接，所述驅動軸的中間段轉動連接于襯套上蓋上。

　　優選地，所述螺桿為阿基米德螺桿。

　　進一步地，所述螺桿包括設有阿基米德螺旋形的抽水部分以及與該抽水部分連接的 增壓部分，該增壓部分呈倒錐形，增壓部分的上端周緣設有增壓葉片。

　　為了保證螺桿在旋轉過程中的穩定性，所述襯套的下端內壁設有支撐蓋，在該支撐 蓋上開有進水孔，所述螺桿的下端轉動設于該支撐蓋上。

　　為了實現對水箱廢水提升速度的調節，所述襯套的下端部螺合有進水頭，所述進水 口開設于該進水頭上，在該襯套的下端口壓緊有一限位片，該限位片上開有通孔，在該 限位片與進水頭之間設有調節球。

　　與現有技術相比，由于本發明的優點在于：將本發明置于廢水水箱內，通過將進水 管連接水龍頭，自來水的動能帶動了葉輪的轉動，葉輪通過驅動軸帶動了螺桿的旋轉， 螺桿與襯套之間的容積發生變化，實現了對水箱廢水的抽取能力，抽上來的廢水混合于 自來水的出水管，從而將廢水儲存于冷水箱使用，實現了廢水的零排放，另外，本發明 直接利用了自來水的動能，而沒有采用電泵，對廢水進行提升，具有節能的特點。
