申請日2015.06.24

　　公開(公告)日2016.01.20

　　IPC分類號B01D21/06; B01D21/18

　　摘要

　　本實用新型涉及濃縮機技術領域，尤其是一種污泥濃縮池用中心傳動濃縮機，包括架設在污泥濃縮池上方的工作橋，工作橋的下方設有輔助支架，工作橋的中間安裝有電機減速機，電機減速機的中心主軸伸至池底的集泥坑，中心主軸的末端連接集泥坑刮泥板，中心主軸上、集泥坑上方設有水下支承組件，中心主軸的中部固定有上刮臂組件，中心主軸的下部固定有下刮臂組件，上刮臂組件和下刮臂組件之間設有濃縮柵條，上刮臂組件和下刮臂組件的兩端固定有連接桿，下刮臂組件下連接有刮泥板，所述輔助支架上通過拉桿連接有上刮臂輔助桿和下刮臂輔助桿。本實用新型具有適用于池徑較大的污泥濃縮池，具有機構簡單、連續運轉、管理方便等特點。

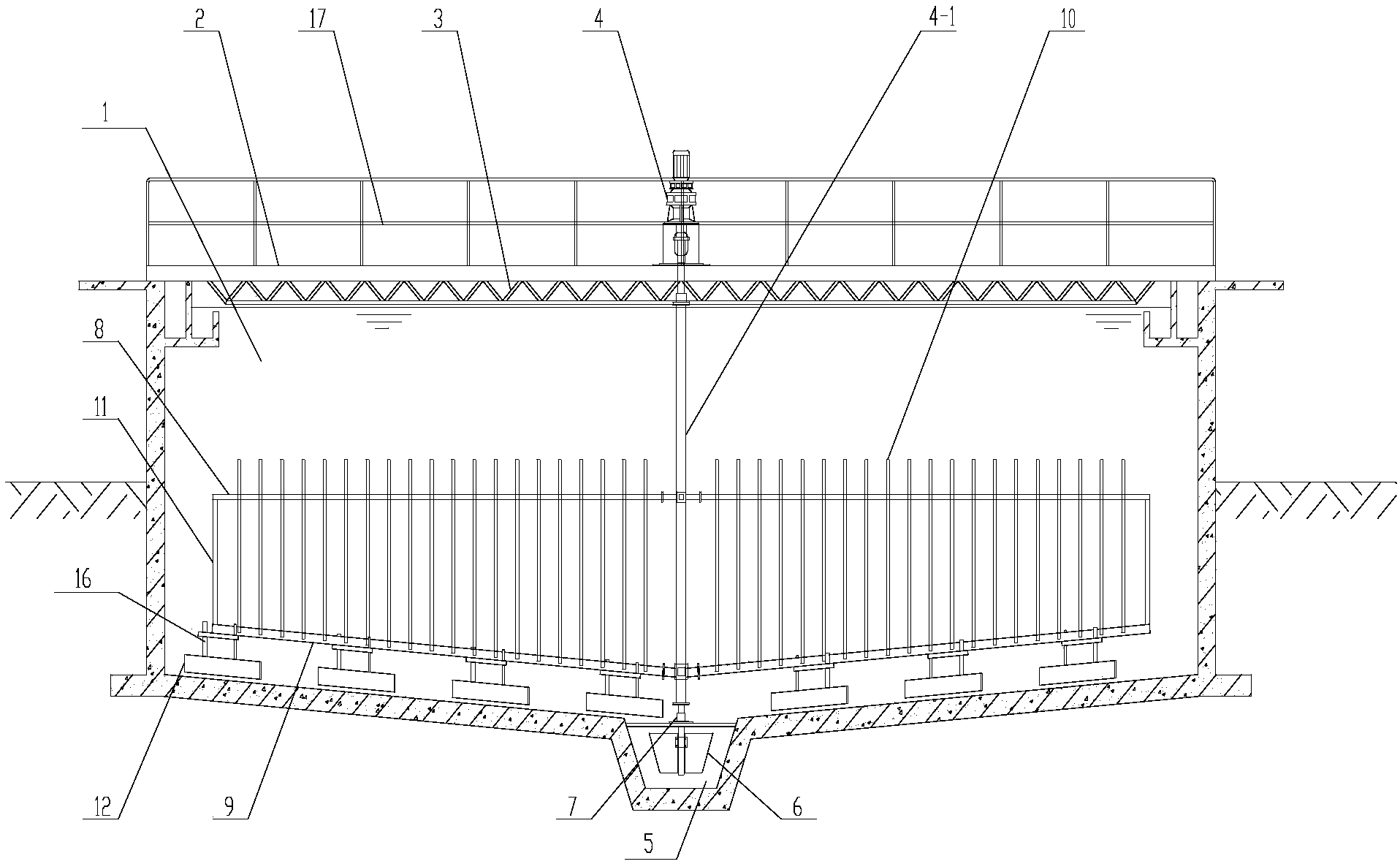

　　摘要附圖



　　權利要求書

　　1.一種污泥濃縮池用中心傳動濃縮機，其特征在于：包括架設在污泥濃縮池(1)上方的工作橋(2)，工作橋(2)的下方設有輔助支架(3)，工作橋(2) 的中間安裝有電機減速機(4)，電機減速機(4)的中心主軸(4-1)伸至池底的集泥坑(5)，中心主軸(4-1)的末端連接集泥坑刮泥板(6)，中心主軸(4-1) 上、集泥坑(5)上方設有水下支承組件(7)，中心主軸(4-1)的中部固定有上刮臂組件(8)，中心主軸(4-1)的下部固定有下刮臂組件(9)，上刮臂組件 (8)和下刮臂組件(9)之間設有濃縮柵條(10)，上刮臂組件(8)和下刮臂組件(9)的兩端固定有連接桿(11)，下刮臂組件(9)下連接有刮泥板(12)，所述輔助支架(3)上通過拉桿(13)連接有上刮臂輔助桿(14)和下刮臂輔助桿(15)。

　　2.根據權利要求1所述的一種污泥濃縮池用中心傳動濃縮機，其特征在于：所述下刮臂組件(9)上設有調節刮泥板(12)高度的調節桿(16)。

　　3.根據權利要求1所述的一種污泥濃縮池用中心傳動濃縮機，其特征在于：所述工作橋(2)的四周設有扶欄(17)。

　　4.根據權利要求1所述的一種污泥濃縮池用中心傳動濃縮機，其特征在于：所述拉桿(13)上設有拉桿花蘭(18)。

　　說明書

　　一種污泥濃縮池用中心傳動濃縮機

　　技術領域

　　本實用新型涉及濃縮機技術領域，尤其是一種污泥濃縮池用中心傳動濃縮機。

　　背景技術

　　濃縮機是一種連續工作的濃縮和澄清設備，它主要用于濕式選礦作業中精、尾礦漿的脫水;也廣泛用于煤炭、鋼鐵、化工、建材、水源和污水處理等行業中含固料漿的濃縮和凈化。

　　傳統濃縮機的濃縮機理基本上屬于重力沉降，它以礦漿顆粒自由沉降為基礎，實現了顆粒的沉降分層，并在池底濃縮區進一步壓實。濃縮機的處理量及溢流中的含固量高低主要取決于顆粒的沉降速度。

　　實用新型內容

　　本實用新型要解決的技術問題是：基于上述問題，提供一種污泥濃縮池用中心傳動濃縮機。

　　本實用新型解決其技術問題所采用的技術方案是：一種污泥濃縮池用中心傳動濃縮機，包括架設在污泥濃縮池上方的工作橋，工作橋的下方設有輔助支架，工作橋的中間安裝有電機減速機，電機減速機的中心主軸伸至池底的集泥坑，中心主軸的末端連接集泥坑刮泥板，中心主軸上、集泥坑上方設有水下支承組件，中心主軸的中部固定有上刮臂組件，中心主軸的下部固定有下刮臂組件，上刮臂組件和下刮臂組件之間設有濃縮柵條，上刮臂組件和下刮臂組件的兩端固定有連接桿，下刮臂組件下連接有刮泥板，所述輔助支架上通過拉桿連接有上刮臂輔助桿和下刮臂輔助桿。

　　進一步地，所述下刮臂組件上設有調節刮泥板高度的調節桿。

　　進一步地，所述工作橋的四周設有扶欄。

　　進一步地，所述拉桿上設有拉桿花蘭。

　　本實用新型的有益效果是：本實用新型具有適用于池徑較大的污泥濃縮池，具有機構簡單、連續運轉、管理方便等特點。
