申請日2015.06.24

　　公開(公告)日2016.01.20

　　IPC分類號F04D13/06; F04D29/66; F04D29/00

　　摘要

　　本實用新型屬于水泵技術領域且公開了一種多功能污水泵，包括污水泵本體、抽水泵和驅動電機，所述污水泵本體底部設有底盤，所述底盤與污水泵本體通過銷釘連接，所述底盤頂部設有驅動電機，所述驅動電機一側設有測溫警報器，所述測溫警報器電線路與驅動電機內部電線路連接，所述驅動電機一側設有轉動軸，所述轉動軸與抽水泵固定連接，所述抽水泵與污水泵本體通過連接板連接，所述連接板與污水泵本體通過銷釘連接，所述污水泵本體設有進水管道和出水管道，所述進水管道和出水管道通過連接板與污水泵本體固定連接。本實用新型通過連接板的設置可以連接驅動電機和污水泵本體，測溫警報器可以對驅動電機的工作溫度進行監測，延長使用壽命。

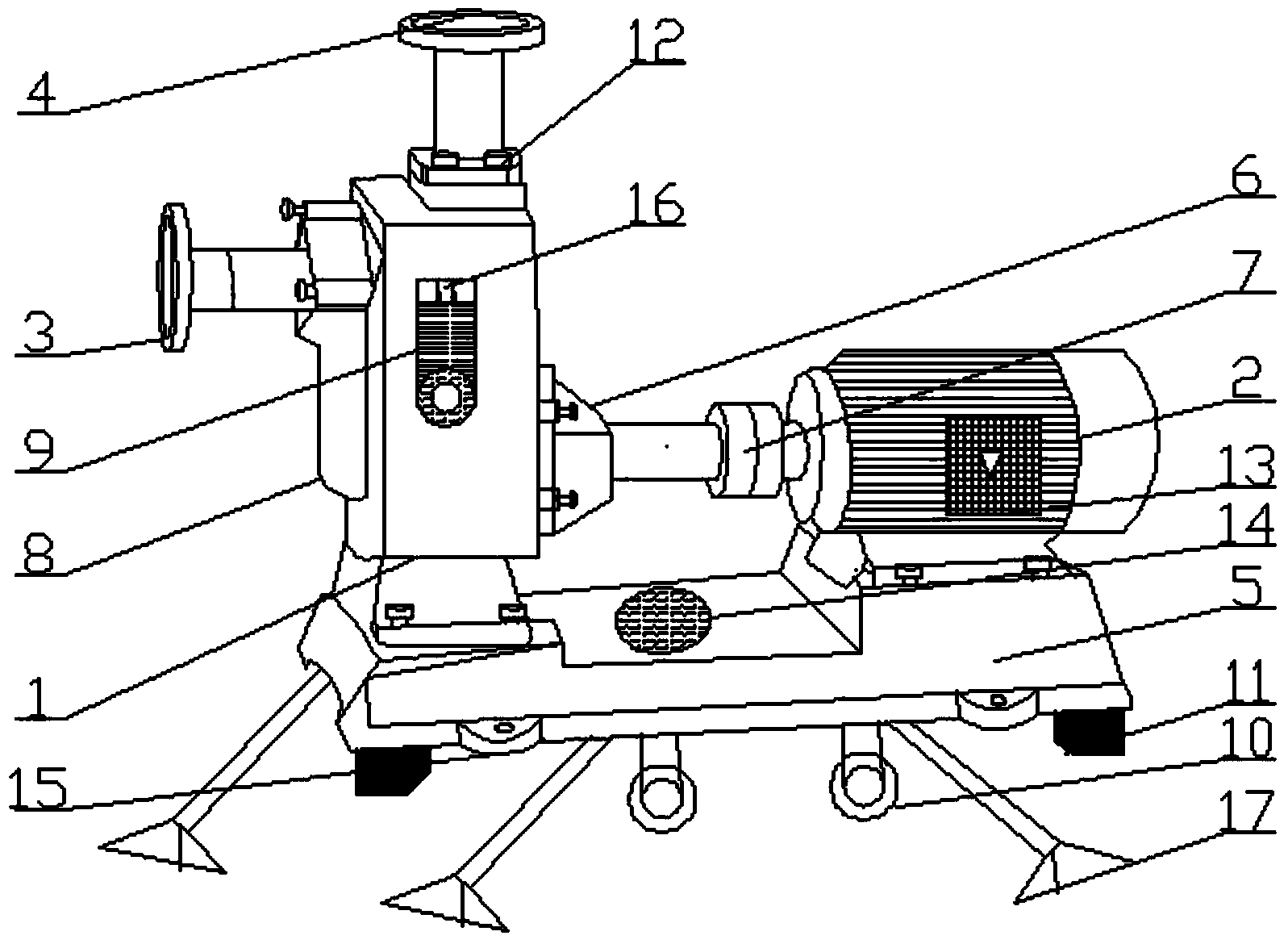

　　摘要附圖



　　權利要求書

　　1.一種多功能污水泵，包括污水泵本體(1)、抽水泵(6)和驅動電機(2)，其特征在于，所述污水泵本體(1)底部設有底盤(5)，所述底盤(5)與污水泵本體(1)通過銷釘(12)連接，所述底盤(5)頂部設有驅動電機(2)，所述驅動電機(2)一側設有測溫警報器(13)，所述測溫警報器(13)電線路與驅動電機(2)內部電線路連接，所述驅動電機(2)一側設有轉動軸(7)，所述轉動軸(7)與抽水泵(6)固定連接，所述抽水泵(6)與污水泵本體(1)通過連接板(8)連接，所述連接板(8)與污水泵本體(1)通過銷釘(12)連接，所述污水泵本體(1)設有進水管道(4)和出水管道(3)，所述進水管道(4)和出水管道(3)通過連接板(8)與污水泵本體(1)固定連接。

　　2.根據權利要求1所述的一種多功能污水泵，其特征在于，所述底盤(5)底部四角設有減震器(11)。

　　3.根據權利要求1所述的一種多功能污水泵，其特征在于，所述污水泵本體(1)一側設有太陽能照明燈(9)，所述太陽能照明燈(9)一側設有光敏開關(16)。

　　4.根據權利要求1所述的一種多功能污水泵，其特征在于，所述底盤(5)底部四角設有金屬萬向輪(10)，所述金屬萬向輪(10)與底盤(5)固定焊接。

　　5.根據權利要求1所述的一種多功能污水泵，其特征在于，所述底盤(5)底部設有可拆卸支架(17)。

　　6.根據權利要求1所述的一種多功能污水泵，其特征在于，所述底盤(5)一側設有插銷孔(15)，所述插銷孔(15)與底盤(5)固定焊接。

　　說明書

　　一種多功能污水泵

　　技術領域

　　本實用新型涉及一種污水泵，具體涉及一種多功能污水泵，屬于水泵技術領域。

　　背景技術

　　隨著社會的發展，人們生活水平的提高，對水資源的使用及需求也越來越大，這就造成了大量生活污水的排放，而很多情況下污水的輸運需要專門的抽送裝置，水泵作為一種提水設備，可將水從低處抽到高處，所以可以很合適的用于輸送生活污水，生活污水內含有許多固體顆粒以及長纖維的污物，所以有了用于輸送生活污水的污水泵。

　　但是，傳統的污水泵，并不能完全的輸送許多含有大量污物的生活污水，還容易造成堵塞，容易造成污水泵的使用損壞，也可能帶來極大的安全威脅，很多污水泵許多情況下完全是超負荷工作，這樣就伴隨著發電機組的溫度逐步上升，很容易帶來危險，污水泵使用地點都是比較偏僻，到了夜晚就難以讓工作人員去查看工作情況，需要工作人員帶著手電筒等照明設備，傳統的污水泵工作時由于驅動電機的緣故，都會伴隨著大量的震動，長此以往，容易造成對污水泵整體的破壞，造成許多安全威脅，為此，我們提出一種多功能污水泵。

　　實用新型內容

　　本實用新型要解決的技術問題克服現有的缺陷，提供一種多功能污水泵，通過驅動電機與泵體的外部連接可以避免驅動電機的直接磨損，通過專門的抽水泵體，可以更加有效率的抽送生活污水，通過測溫警報器的設置可以有效的監測驅動電機的工作溫度，防止危險，可以有效解決背景技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　本實用新型提供一種多功能污水泵，包括污水泵本體、抽水泵和驅動電機，所述污水泵本體底部設有底盤，所述底盤與污水泵本體通過銷釘連接，所述底盤頂部設有驅動電機，所述驅動電機一側設有測溫警報器，所述測溫警報器電線路與驅動電機內部電線路連接，所述驅動電機一側設有轉動軸，所述轉動軸與抽水泵固定連接，所述抽水泵與污水泵本體通過連接板連接，所述連接板與污水泵本體通過銷釘連接，所述污水泵本體設有進水管道和出水管道，所述進水管道和出水管道通過連接板與污水泵本體固定連接。

　　作為本實用新型的一種優選技術方案，所述底盤底部四角設有減震器。

　　作為本實用新型的一種優選技術方案，所述污水泵本體一側設有太陽能照明燈，所述太陽能照明燈一側設有光敏開關。

　　作為本實用新型的一種優選技術方案，所述底盤底部四角設有金屬萬向輪，所述金屬萬向輪與底盤固定焊接。

　　作為本實用新型的一種優選技術方案，底盤底部設有可拆卸支架。

　　作為本實用新型的一種優選技術方案，所述底盤一側設有插銷孔，所述插銷孔與底盤固定焊接。

　　本實用新型所達到的有益效果是：一種多功能污水泵，通過驅動電機與污水泵本體的外部連接可以避免驅動電機的直接磨損，通過外置大功率的抽水泵，可以更加有效率的抽送生活污水，通過減震器的設置可以減小污水泵的工作震動帶來的對整體結構的破壞，太陽能照明燈的設置可以在黑暗狀態下提供照明作用，通過溫度監測器的設置可以有效的監測驅動電機的工作溫度，防止產生危險。
