申請日2015.06.23
公開(公告)日2015.09.23
IPC分類號F24H9/16; F22B37/54
摘要
本發明涉及工業鍋爐領域，具體地說是一種鍋爐排污水存儲分配裝置及使用方法，包括存水缸和引水管，在所述存水缸中設有活塞，所述活塞將存水缸內部分成兩個密閉的、容積可變的存水空間，排污水管通過兩個分路分別與存水缸內的兩個存水空間相通，存水缸內的兩個存水空間分別通過管路與設置于存水缸外的引水管相連，所述引水管的輸出端通過兩個分路分別與不同的需要排污水供給的裝置相連通。本發明在處理鍋爐排污水時能夠有效調節各個裝置之間的排污水供給。
摘要附圖
權利要求書

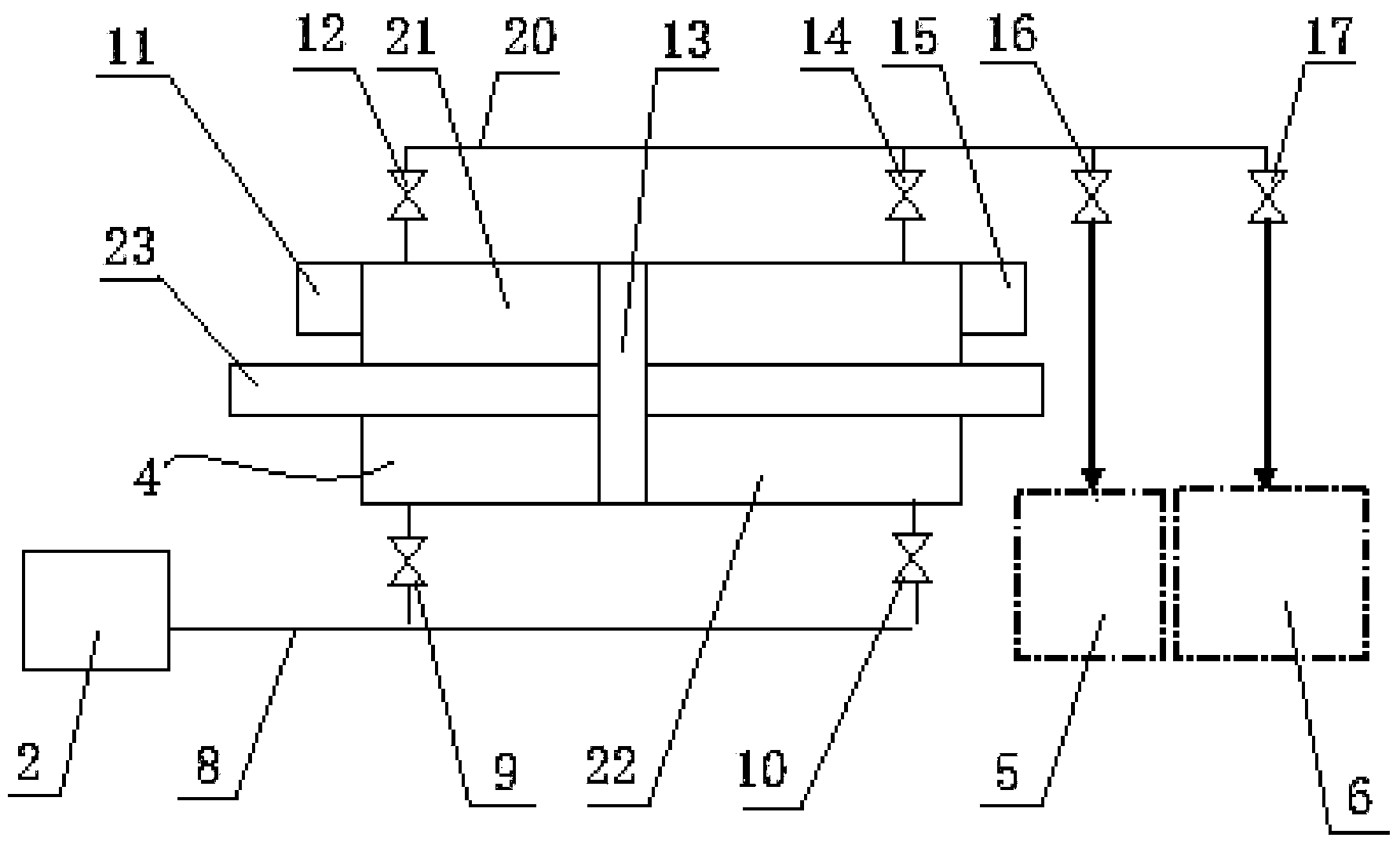

1.一種安裝在鍋爐上的鍋爐排污水存儲分配裝置，所述鍋爐上 設有控制裝置和排污水管，其特征在于：包括存水缸(4)和引水管 (20)，在所述存水缸(4)中設有活塞(13)，所述活塞(13)將存 水缸(4)內部分成兩個密閉的、容積可變的存水空間，排污水管(8) 通過兩個分路分別與存水缸(4)內的兩個存水空間相通，存水缸(4) 內的兩個存水空間分別通過管路與設置于存水缸(4)外的引水管(20) 相連，所述引水管(20)的輸出端通過兩個分路分別與不同的需要排 污水供給的裝置相連通。
2.根據權利要求1所述的鍋爐排污水存儲分配裝置，其特征在 于：所述排污水管(8)與存水缸(4)內的第一存水空間(21)相連 的管路上設有第一控制閥(9)，所述排污水管(8)與存水缸(4)內 的第二存水空間(22)相連的管路上設有第二控制閥(10)，所述第 一存水空間(21)與引水管(20)相連的管路上設有第三控制閥(12)， 所述第二存水空間(22)與引水管(20)相連的管路上設有第四控制 閥(14)，存水缸(4)在靠近第一存水空間(21)的一側設有第一位 置開關(11)，存水缸(4)在靠近第二存水空間(22)的一側設有第 二位置開關(15)，所述各個控制閥與位置開關均與控制裝置(3)相 連。
3.根據權利要求1所述的鍋爐排污水存儲分配裝置，其特征在 于：所述引水管(20)輸出端的兩個分路分別設有一個控制閥，所述 控制閥與控制裝置(3)相連。
4.根據權利要求1或3所述的鍋爐排污水存儲分配裝置，其特 征在于：所述引水管(20)輸出端的任一分路與一個煙氣初期凈化裝 置(5)相通，所述煙氣初期凈化裝置(5)內設有噴頭，排污水通過 該分路上的控制閥控制經所述噴頭呈霧狀噴入所述煙氣初期凈化裝 置(5)中，所述煙氣初期凈化裝置(5)中的霧狀排污水同高溫?zé)煔?的直接接觸受熱轉變?yōu)樗魵狻?/P>
5.根據權利要求1或3所述的鍋爐排污水存儲分配裝置，其特 征在于：所述引水管(20)輸出端的任一分路與一個煙氣余熱深度回 收裝置(6)相通，所述煙氣余熱深度回收裝置(6)內設有噴頭，排 污水通過該分路上的控制閥控制呈霧狀經所述噴頭噴入所述煙氣余 熱深度回收裝置(6)中，所述煙氣余熱深度回收裝置(6)中的霧狀 排污水通過自身閃蒸方式轉變?yōu)樗魵狻?/P>
6.根據權利要求1所述的鍋爐排污水存儲分配裝置，其特征在 于：所述存水缸(4)中設有活塞導桿(23)，所述活塞(13)可移動 地安裝在所述活塞導桿(23)上。
7.根據權利要求2所述的鍋爐排污水存儲分配裝置的使用方法， 其特征在于：當活塞(13)移動至第一位置開關(11)的感應區域時， 第一位置開關(11)發出信號使控制裝置(3)開啟第一控制閥(9) 和第四控制閥(14)，隨后關閉第二控制閥(10)和第三控制閥(12)， 排污水注入第一存水空間(21);當活塞(13)進入第二位置開關(15) 的感應區域時，第二位置開關(15)發出信號使控制裝置(3)開啟 第二控制閥(10)和第三控制閥(12)，隨后關閉第一控制閥(9)和 第四控制閥(14)，排污水進入第二存水空間(22)中。
8.根據權利要求7所述的鍋爐排污水存儲分配裝置的使用方法， 其特征在于：控制裝置(3)關閉第二控制閥(10)和第三控制閥(12) 的滯后時間為0.5～3秒。
9.根據權利要求7所述的鍋爐排污水存儲分配裝置的使用方法， 其特征在于：控制裝置(3)關閉第一控制閥(9)和第四控制閥(14) 的滯后時間為0.5～3秒。
說明書
鍋爐排污水存儲分配裝置及使用方法
技術領域
本發明涉及工業鍋爐領域，具體地說是一種鍋爐排污水存儲分配 裝置及使用方法。
背景技術
現有技術中，鍋爐產生的具有一定壓力的堿性廢水多作為廢物直 接排掉，其中管理比較到位的企業排放廢熱水先排到排污水池，而后 注酸液中和冷卻到城市管網所要求的溫度以下再排放，但多數企業這 方面意識普遍不高，許多鍋爐使用單位都是直接排放廢熱水，這不但 腐蝕城市管網，同時其溫度較高也會導致熱污染，影響相關人群的健 康,因此如何處理鍋爐排污水的問題日益得到人們的重視，而且排污 水中含有大量廢熱能，如果能夠妥善加以利用也將有效節約資源。在 排污水處理過程，分級處理是一個較好方式，但如何將排污水在不同 的裝置之間進行有效分配尚是個難題。
發明內容
本發明的目的在于提供一種鍋爐排污水存儲分配裝置及使用方 法，在處理鍋爐排污水時能夠有效調節各個裝置之間的排污水供給。
本發明的目的是通過以下技術方案來實現的：
一種安裝在鍋爐上的鍋爐排污水存儲分配裝置，所述鍋爐上設有 控制裝置和排污水管，包括存水缸和引水管，在所述存水缸中設有活 塞，所述活塞將存水缸內部分成兩個密閉的、容積可變的存水空間， 排污水管通過兩個分路分別與存水缸內的兩個存水空間相通，存水缸 內的兩個存水空間分別通過管路與設置于存水缸外的引水管相連，所 述引水管的輸出端通過兩個分路分別與不同的需要排污水供給的裝 置相連通。
所述排污水管與存水缸內的第一存水空間相連的管路上設有第 一控制閥，所述排污水管與存水缸內的第二存水空間相連的管路上設 有第二控制閥，所述第一存水空間與引水管相連的管路上設有第三控 制閥，所述第二存水空間與引水管相連的管路上設有第四控制閥，存 水缸在靠近第一存水空間的一側設有第一位置開關，存水缸在靠近第 二存水空間的一側設有第二位置開關，所述各個控制閥與位置開關均 與控制裝置相連。
所述引水管輸出端的兩個分路分別設有一個控制閥，所述控制閥 與控制裝置相連。
所述引水管輸出端的任一分路與一個煙氣初期凈化裝置相通，所 述煙氣初期凈化裝置內設有噴頭，排污水通過該分路上的控制閥控制 經所述噴頭呈霧狀噴入所述煙氣初期凈化裝置中，所述煙氣初期凈化 裝置中的霧狀排污水同高溫?zé)煔獾闹苯咏佑|受熱轉變?yōu)樗魵狻?/P>
所述引水管輸出端的任一分路與一個煙氣余熱深度回收裝置相 通，所述煙氣余熱深度回收裝置內設有噴頭，排污水通過該分路上的 控制閥控制呈霧狀經所述噴頭噴入所述煙氣余熱深度回收裝置中，所 述煙氣余熱深度回收裝置中的霧狀排污水通過自身閃蒸方式轉變?yōu)?水蒸氣。
所述存水缸中設有活塞導桿，所述活塞可移動地安裝在所述活塞 導桿上。
當活塞移動至第一位置開關的感應區域時，第一位置開關發出信 號使控制裝置開啟第一控制閥和第四控制閥，隨后關閉第二控制閥和 第三控制閥，排污水注入第一存水空間;當活塞進入第二位置開關的 感應區域時，第二位置開關發出信號使控制裝置開啟第二控制閥和第 三控制閥，隨后關閉第一控制閥和第四控制閥，排污水進入第二存水 空間中。
控制裝置關閉第二控制閥和第三控制閥的滯后時間為0.5～3 秒。
控制裝置關閉第一控制閥和第四控制閥的滯后時間為0.5～3 秒。
本發明的優點與積極效果為：
1、本發明能夠?qū)崿F(xiàn)排污水交替存儲和分配，有效調節不同裝置 內的排污水供給。
2、本發明結構簡單，控制精確。
