申請日2015.06.24

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/14

　　摘要

　　裝配式太陽能微動力農村生活污水處理裝置，由污水處理箱和微動力太陽能曝氣系統組成，所述的處理箱由鋼筋混凝土(或菱鎂混凝土)裝配式箱體、插件式污水處理填料筐、插件式布?xì)馄貧庋b置、污泥自動回流板組成。本實用新型的裝配式太陽能微動力農村生活污水處理裝置具有強度高、耐久性強、不使用外部電能給曝氣裝置自動供氣，生產及運行成本低、管理維護方便、處理效果好等特點，適合在農村地區推廣使用。

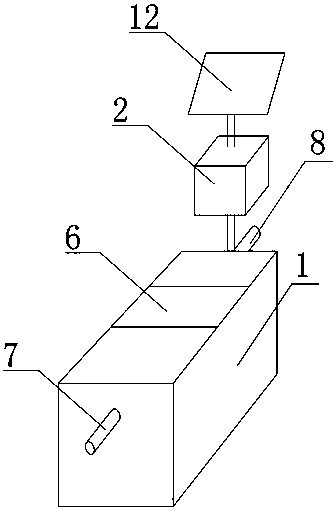

　　摘要附圖



　　權利要求書

　　1.裝配式太陽能微動力農村生活污水處理裝置，其特征在于：由鋼筋混凝土裝配式污水處理箱和微動力太陽能曝氣系統組成，所述鋼筋混凝土裝配式污水處理箱由厭氧室、好氧室和沉淀室順序連接組成，厭氧室和沉淀室上分別設有進水管和出水管，各室間通過孔口相連通，箱體上部固定有可開啟的頂蓋，厭氧室和好氧室均設有插件式污水處理填料筐，好氧室底部還設有插件式布?xì)馄貧庋b置，沉淀室下部固定有污泥自動回流板。

　　2.根據權利要求1所述的裝配式太陽能微動力農村生活污水處理裝置，其特征在于：微動力太陽能曝氣系統由太陽能光伏發電板、蓄電池、微動力曝氣泵、控制柜、輸氣管、布?xì)馄貧庋b置及控制電路板組成，蓄電池、微動力曝氣泵和控制電路板安裝在控制柜內，插件式布?xì)馄貧庋b置放在好氧室底部，微動力曝氣泵與插件式布?xì)馄貧庋b置通過輸氣管相連通。

　　3.根據權利要求1所述的裝配式太陽能微動力農村生活污水處理裝置，其特征在于：裝配式污水處理箱為三格式鋼筋混凝土整體預制長方形箱體。

　　4.根據權利要求1所述的裝配式太陽能微動力農村生活污水處理裝置,其特征在于:裝配式污水處理箱由兩個通過短管連接的圓形主桶和副桶組成，副桶內設插件式污水處理填料筐;主桶內壁上部設環形溢流槽，下部設下環形污泥自動回流板，桶內固定兩層套筒，從外到內分別為導流罩筒和好氧室筒，導流罩筒的頂邊高出好氧室筒，好氧室筒內設插件式污水處理填料筐，好氧室筒下邊與懸掛式環形上污泥自動回流板連接，好氧室筒下設有布?xì)馄貧庋b置。

　　5.根據權利要求1所述的裝配式太陽能微動力農村生活污水處理裝置,其特征在于:箱體材質為水泥混凝土、菱鎂混凝土、環氧樹脂、塑料、橡膠任意一種。

　　6.根據權利要求1或2所述的裝配式太陽能微動力農村生活污水處理裝置，其特征在于：所述的污泥自動回流板采用糙率低的玻璃材料制作，回流板為與底面呈45-60°角。

　　說明書

　　裝配式太陽能微動力農村生活污水處理裝置

　　技術領域

　　本實用新型涉及農村小型微動力污水處理設施。

　　背景技術

　　目前適合農村使用的小型污水處理設備大多結構復雜，成本高，耗電量大、維護難。影響了農村污水處理設備的推廣應用和處理效果。

　　發明內容

　　本實用新型的目的是提供一種裝配式太陽能微動力農村生活污水處理裝置，本實用新型的裝配式太陽能微動力農村生活污水處理裝置具有強度高、耐久性強、不使用外部電能給曝氣裝置自動供氣，生產及運行成本低、管理維護方便、處理效果好等特點，適合在農村地區推廣使用。

　　本實用新型的技術方案是：

　　裝配式太陽能微動力農村生活污水處理裝置，其特征在于：由裝配式污水處理箱和微動力太陽能曝氣系統組成。所述鋼筋混凝土裝配式三格污水處理箱由厭氧室、好氧室和沉淀室組成，分別完成生物厭氧處理、生物好氧處理和污泥沉淀三個處理過程。裝配式污水處理箱箱體設有進水管和出水管，上部固定有可開啟的頂蓋。厭氧室和好氧室均設有插件式污水處理填料筐，好氧室底部還設有插件式布?xì)馄貧庋b置，沉淀室下部固定有污泥自動回流板。厭氧處理部分設有插件式污水處理填料筐，填料可為具有彈性的維綸絲束。污水從沉淀池上部進水口進入池體中，與填料筐中懸掛式水處理填料上附著的微生物接觸，使水中的有機物厭氧分解;隨后污水進入好氧處理部分，在這里污水與懸浮填料的接觸降解時間更長，同時又有氧的供應，有機物降解程度更高，從而使排出的污水中BOD指標大大降低;第三部分是沉淀池，池中設有斜管板進行泥水分離，污泥沉到池底自動回流到生物好氧處理部分，進一步利用，澄清的水通過堰槽從出水管流出。

　　本實用新型的微動力太陽能曝氣系統，其特征在于：由太陽能光伏發電板、蓄電池、微動力曝氣泵、插件式布?xì)馄貧庋b置及控制電路板組成，微動力太陽能曝氣系統利用太陽光伏能發電給曝氣泵提供電力，并通過插件式布?xì)馄貧庋b置給污水處理箱好氧區連續或間歇性供氣。

　　本實用新型裝配式污水處理箱為三格式鋼筋混凝土整體預制長方形箱體。

　　本實用新型裝配式污水處理箱由兩個通過短管連接的圓形主桶和副桶組成，副桶內設插件式污水處理填料筐;主桶內壁上部設環形溢流槽，下部設下環形污泥自動回流板，桶內固定兩層套筒，從外到內分別為導流罩筒和好氧室筒，導流罩筒的頂邊高出好氧室筒，好氧室筒內設插件式污水處理填料筐，好氧室筒下邊與懸掛式環形上污泥自動回流板連接，好氧室筒下設有布?xì)馄貧庋b置。

　　本實用新型箱體材質為水泥混凝土、菱鎂混凝土、環氧樹脂、塑料、橡膠任意一種。

　　本實用新型所述的污泥自動回流板采用糙率低的玻璃材料制作，回流板為與底面呈45-60°角。

　　本實用新型插件式污水處理填料筐中的填料在組裝前用專用微生物液體進行預處理，以加快微生物培養。

　　本實用新型所述的鋼筋混凝土(或菱鎂混凝土)裝配式污水處理箱也可采用兩個通過短管連接的圓形主桶和副桶組成，副桶為厭氧室桶，內設插件式污水處理填料筐;主桶內壁上部設環形溢流槽，下部設下環形污泥自動回流板，桶內固定兩層套筒，從外到內分別為導流罩筒和好氧室筒，導流罩筒的頂邊高出好氧室筒，好氧室筒內設插件式污水處理填料筐，好氧室筒下邊與懸掛式環形上污泥自動回流板連接，好氧室筒下設有布?xì)馄貧庋b置。本實用新型裝配式箱體也可采用其他材料制作。

　　本實用新型的有益效果是：本實用新型的污水處理裝置具有強度高，耐久性強、成本低、處理效果好等特點;微動力太陽能曝氣系統則實現了不使用外部電能給曝氣裝置自動供氣，運行成本低，管理維護方便，適合在農村地區推廣使用。
