申請日2015.06.24
公開(公告)日2017.01.04
IPC分類號C02F1/04
摘要
本發明公開了一種含鹽污水蒸發結晶器、凈化系統及凈化工藝，屬于石油化工行業污水處理技術領域。蒸發結晶器包括：蒸發換熱部件(D12)，氣液分離部件(D11)以及物料排放部件(D13);其中，所述蒸發換熱部件(D12)包括外殼(D10)、中心管(D2)、換熱管(D3)、蒸汽入口(D7)以及凝結水出口(D8);所述中心管(D2)用于輸送含鹽污水;所述換熱管(D3)用于蒸發含鹽污水的溶劑，使鹽結晶析出;所述中心管(D2)的內徑大于所述換熱管(D3)的內徑;本發明還將上述蒸發結晶器應用到含鹽污水蒸發結晶凈化系統中，并對該凈化系統運行的工藝參數進行優化。該凈化系統及凈化工藝在減小凈化系統占地面積、降低能耗的基礎上保證了含鹽污水的凈化效果。

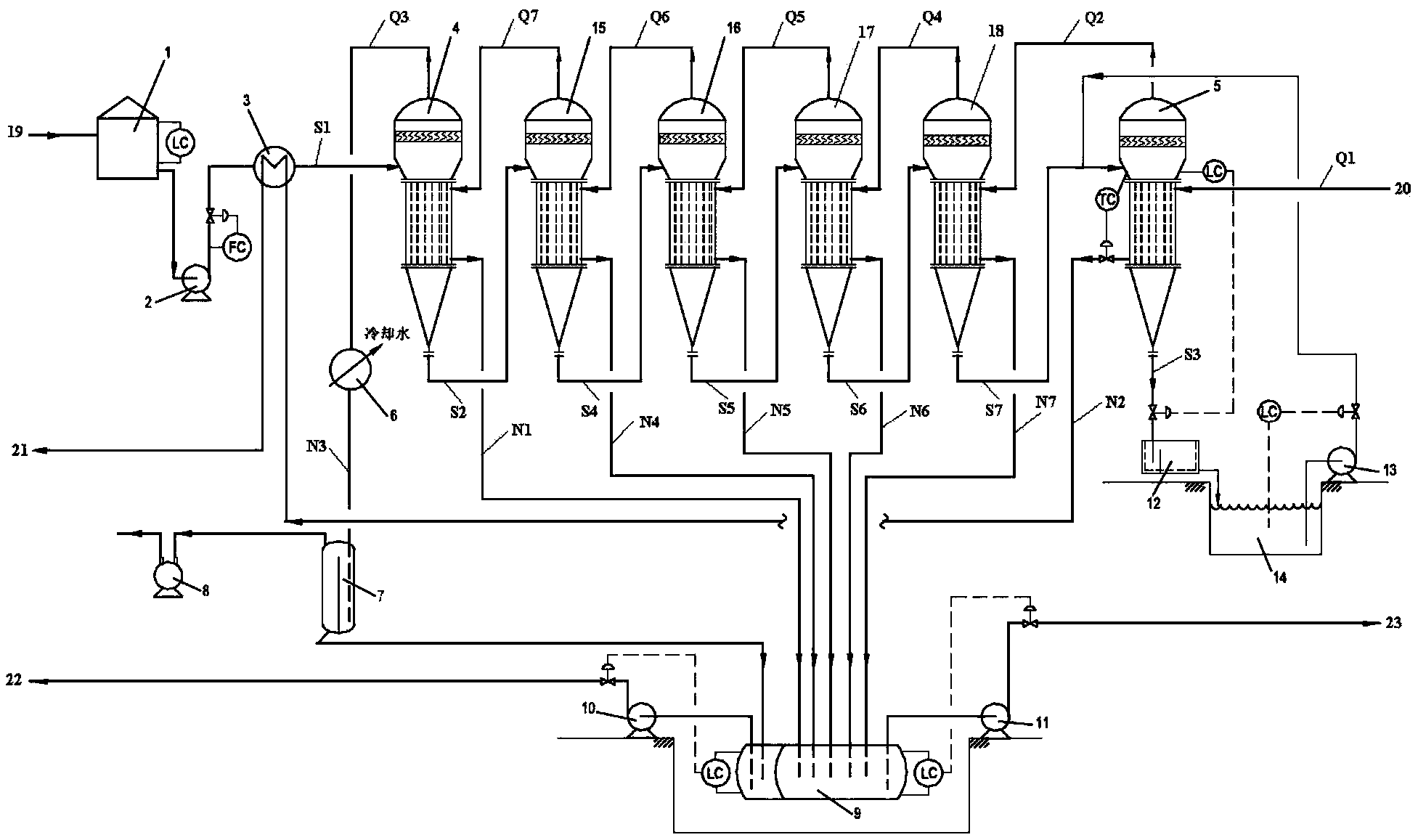

摘要附圖
權利要求書
1.一種含鹽污水蒸發結晶器，其特征在于，所述蒸發結晶器包括：
蒸發換熱部件(D12)，用于蒸發所述含鹽污水中的溶劑，使鹽結晶析出;
氣液分離部件(D11)，用于將所述蒸發換熱部件(D12)蒸發得到的蒸汽中的氣體和液體分離;以及
物料排放部件(D13)，用于將蒸發后的含鹽污水和所得晶體從所述蒸發結晶器中輸出;
所述氣液分離部件(D11)與所述蒸發換熱部件(D12)的頂部連通;所述物料排放部件(D13)與所述蒸發換熱部件(D12)的底部連通;
其中，
所述蒸發換熱部件(D12)包括：外殼(D10)、中心管(D2)、換熱管(D3)、蒸汽入口(D7)以及凝結水出口(D8);
所述中心管(D2)用于輸送含鹽污水;所述換熱管(D3)用于蒸發含鹽污水的溶劑，使鹽結晶析出;所述中心管(D2)以及換熱管(D3)位于所述外殼(D10)內部，所述中心管(D2)與所述換熱管(D3)平行，所述中心管(D2)以及所述換熱管(D3)的兩端分別與所述氣液分離部件(D11)與所述物料排放部件(D13)連通;所述蒸汽入口(D7)位于所述外殼(D10)上部，所述凝結水出口(D8)位于所述外殼(D10)下部;
所述中心管(D2)的內徑與所述換熱管(D3)的內徑的關系為：n0.5d2≤d1≤2n0.5d2，其中，d1為所述中心管(D2)的內徑，d2為所述換熱管(D3)的內徑，n為所述換熱管(D3)的數量;
所述氣液分離部件(D11)包括氣液分離器(D1)、物料入口(D9)以及蒸汽出口(D6)，所述蒸汽出口(D6)位于所述氣液分離器(D1)上方，所述物料入口(D9)位于所述氣液分離器(D1)下方;
所述物料排放部件(D13)包括料斗(D4)以及物料出口(D5)。
2.根據權利要求1所述的蒸發結晶器，其特征在于，所述中心管(D2)的數量為1根，所述換熱管(D3)的數量為50～300根。
3.根據權利要求1所述的蒸發結晶器，其特征在于，所述氣液分離器(D1)的高度為150～300mm。
4.一種含鹽污水蒸發結晶凈化系統，其特征在于，所述凈化系統包括：
含鹽污水輸入管線(19)，所述含鹽污水輸入管線(19)用于將含鹽污水輸送至所述蒸發結晶凈化系統;
首效蒸發結晶器(4)，所述首效蒸發結晶器(4)為權利要求1所述的蒸發結晶器，首效蒸發結晶器物料入口(409)與所述含鹽污水輸入管線(19)連通;
末效蒸發結晶器(5)，所述末效蒸發結晶器(5)為權利要求1所述的蒸發結晶器，末效蒸發結晶器物料入口(509)與首效蒸發結晶器物料出口(405)連通，末效蒸發結晶器蒸汽出口(506)與首效蒸發結晶器蒸汽入口(407)連通;
加熱熱源輸入管線(20)，所述加熱熱源輸入管線(20)與末效蒸發結晶器蒸汽入口(507)連通;以及，
真空泵(8)，所述真空泵(8)與首效蒸發結晶器蒸汽出口(406)連通，用于對所述蒸發結晶凈化系統抽真空。
5.根據權利要求4所述的蒸發結晶凈化系統，其特征在于，所述蒸發結晶凈化系統還包括：
中間效蒸發結晶器，所述中間效蒸發結晶器位于所述首效蒸發結晶器(4)和末效蒸發結晶器(5)之間，所述中間效蒸發結晶器為權利要求1所述的蒸發結晶器，中間效蒸發結晶器物料入口與所述首效蒸發結晶器物料出口(405)連通，中間效蒸發結晶器蒸汽出口與所述首效蒸發結晶器蒸汽入口(407)連通;中間效蒸發結晶器物料出口與所述末效蒸發結晶器物料入口(509)連通，中間效蒸發結晶器蒸汽入口與所述末效蒸發結晶器蒸汽出口(506)連通。
6.根據權利要求5所述的蒸發結晶凈化系統，其特征在于，所述中間效蒸發器的數量為1～4個。
7.根據權利要求4所述的蒸發結晶凈化系統，其特征在于，所述蒸發結晶凈化系統還包括：
過濾箱(12)，所述過濾箱(12)與末效蒸發結晶器物料出口(505)連通;
鹽水槽(14)，所述鹽水槽(14)與所述過濾箱(12)連通;
第一水泵(13)，第一水泵進水口與所述鹽水槽(14)連通，第一水泵出水口與所述末效蒸發結晶器物料入口(509)連通。
8.根據權利要求7所述的蒸發結晶凈化系統，其特征在于，所述蒸發結晶凈化系統還包括：
蒸汽冷凝器(6)以及真空罐(7)，所述蒸汽冷凝器(6)以及真空罐(7)位于首效蒸發結晶器蒸汽出口(406)與真空泵(8)連通的管線上，蒸汽冷凝器入口與所述首效蒸發結晶器蒸汽出口(406)連通，蒸汽冷凝器出口與真空罐入口(701)連通，真空罐第二出口(703)與所述真空泵連通。
9.根據權利要求8所述的蒸發結晶凈化系統，其特征在于，所述蒸發結晶凈化系統還包括：
水罐(9)，所述水罐(9)包括清水區(901)和污水區(902)，所述清水區(901)與首效蒸發結晶器凝結水出口(408)以及中間效蒸發結晶器凝結水出口連通;所述污水區(901)與真空罐第一出口(702)連通。
10.一種含鹽污水蒸發結晶凈化工藝，其特征在于，所述凈化工藝為：
將初始含鹽污水(S1)輸送至首效蒸發結晶器(4)，在所述首效蒸發結晶器(4)中對初始含鹽污水(S1)進行蒸發，得到第二含鹽污水(S2)和第三二次蒸汽(Q3);
將第二含鹽污水(S2)輸送至末效蒸發結晶器(5)，在所述末效蒸發結晶器(5)中對所述第二含鹽污水(S2)進行蒸發，得到第三含鹽污水(S3)、晶體以及第二二次蒸汽(Q2);將所述第二二次蒸汽(Q2)輸送至首效蒸發結晶器(4)，對所述初始含鹽污水(S1)進行加熱使其蒸發;
將加熱熱源(Q1)輸送至末效蒸發結晶器(5)，對所述第二含鹽污水(S2)進行加熱使其蒸發;
所述首效蒸發結晶器(4)和末效蒸發結晶器(5)為權利要求1所述的蒸發結晶器;
利用真空泵(8)抽真空，使所述首效蒸發結晶器(4)和末效蒸發結晶器(5)內部處于真空狀態，所述末效蒸發結晶器(5)內部壓力大于所述首效蒸發結晶器(4)內部壓力;所述末效蒸發結晶器(5)的溫度大于所述首效蒸發結晶器(4)的溫度。
11.根據權利要求10所述的凈化工藝，其特征在于，所述首效蒸發結晶器(4)的溫度為45～50℃，所述末效蒸發結晶器(5)的溫度為70～75℃，所述加熱熱源(Q1)的溫度為85～95℃;所述首效蒸發結晶器(4)內部壓力為9.5～10KPa，所述末效蒸發結晶器(5)內部壓力為36～36.5KPa。
12.根據權利要求10所述的凈化工藝，其特征在于，所述凈化工藝還包括：
將所述第二含鹽污水(S2)輸送至中間效蒸發結晶器，在所述中間效蒸發器內利用所述第二二次蒸汽(Q2)進行加熱蒸發，所得含鹽污水輸送至所述末效蒸發結晶器(5)，所得二次蒸汽輸送至首效蒸發結晶器(4);
所述中間效蒸發結晶器為權利要求1所述的蒸發結晶器;
所述首效蒸發結晶器(4)、中間效蒸發結晶器以及末效蒸發結晶器(5)內部壓力依次升高，所述首效蒸發結晶器(4)、中間效蒸發結晶器以及末效蒸發結晶器(5)的溫度依次升高。
13.根據權利要求12所述的凈化工藝，其特征在于，所述中間效蒸發結晶器的數量為1～4個。
14.根據權利要求10所述的凈化工藝，其特征在于，所述凈化工藝還包括：
將末效蒸發結晶器(5)得到的第三含鹽污水(S3)和晶體輸送至過濾箱(12)，將晶體過濾后所述第三含鹽污水(S3)進入鹽水槽(14)，再由第一水泵(13)輸送回末效蒸發結晶器(5)，與第二含鹽污水(S2)一起在所述末效蒸發結晶器(5)內進行蒸發。
15.根據權利要求12所述的凈化工藝，其特征在于，所述凈化工藝還包括：將首效蒸發結晶器(4)得到的第一凝結水(N1)以及中間效蒸發結晶器得到的凝結水輸送至水罐(9)的清水區(901);將所述首效蒸發結晶器(4)得到的第三二次蒸汽(Q3)輸送至蒸汽冷凝器(6)，所述蒸汽冷凝器(6)中冷凝得到的第三凝結水(N3)經過真空罐(7)后輸送至水罐(9)的污水區(902)。
16.根據權利要求10所述的凈化工藝，其特征在于，所述凈化工藝還包括：
利用末效蒸發結晶器(5)得到的第二凝結水(N2)對初始鹽溶液(S1)進行加熱。
說明書
一種含鹽污水蒸發結晶器、凈化系統及凈化工藝
技術領域
本發明涉及石油化工行業污水處理技術領域，特別涉及一種含鹽污水蒸發結晶器、凈化系統及凈化工藝。
背景技術
石油化工行業在生產過程中會產生含鹽量較高的污水。對于這類含鹽量較高的污水一般采用蒸發結晶的方法對其進行凈化。
目前常用的蒸發結晶工藝主要包括壓氣蒸發結晶工藝和連續蒸發結晶工藝。其中，壓氣蒸發結晶工藝為：在蒸發結晶過程中，污水首先進入換熱器，然后經循環泵進入蒸發器進行蒸發，蒸發后的氣液混合物進入氣液分離器，分離得到的二次蒸汽經壓縮機后進入蒸發器作為熱源用于蒸發，分離得到的液體經循環泵后送回蒸發器繼續進行蒸發;連續蒸發結晶系統主要包括多效蒸發組以及循環泵等設備，每一效蒸發組中又包括蒸發器、換熱器、結晶腿等設備。其中，蒸發器用于蒸發污水的溶劑，來提高污水的濃度;換熱器用來對污水進行加熱;結晶腿用來收集析出的晶體。污水依次經過各效蒸發組進行溶劑蒸發，污水的濃度不斷提高，當達到過飽和之后，鹽從溶液中結晶析出。
在實現本發明的過程中，本發明人發現現有技術中至少存在以下問題：現有的含鹽污水蒸發結晶凈化工藝中，設備占地面積大、能耗較高。
發明內容
為了解決上述的技術問題，本發明提供一種占地面積小、能耗較低的含鹽污水蒸發結晶器、凈化系統及凈化工藝。
具體而言，包括以下的技術方案：
本發明第一方面提供一種含鹽污水蒸發結晶器：所述蒸發結晶器包括：
蒸發換熱部件，用于蒸發所述含鹽污水中的溶劑，使鹽結晶析出;氣液分離部件，用于將所述蒸發換熱部件蒸發得到的蒸汽中的氣體和液體分離;以及物料排放部件，用于將蒸發后的含鹽污水和所得晶體從所述蒸發結晶器中輸出;
所述氣液分離部件與所述蒸發換熱部件的頂部連通;所述物料排放部件與所述蒸發換熱部件的底部連通;
其中，
所述蒸發換熱部件包括：外殼、中心管、換熱管、蒸汽入口以及凝結水出口;所述中心管用于輸送含鹽污水;所述換熱管用于蒸發含鹽污水的溶劑，使鹽結晶析出;所述中心管以及換熱管位于所述外殼內部，所述中心管與所述換熱管平行，所述中心管以及所述換熱管的兩端分別與所述氣液分離部件與所述物料排放部件連通;所述蒸汽入口位于所述外殼上部，所述凝結水出口位于所述外殼下部;所述中心管的內徑與所述換熱管的內徑的關系為：n0.5d2≤d1≤2n0.5d2，其中，d1為所述中心管的內徑，d2為所述換熱管的內徑，n為所述換熱管的數量;
所述氣液分離部件包括氣液分離器、物料入口以及蒸汽出口，所述蒸汽出口位于所述氣液分離器上方，所述物料入口位于所述氣液分離器下方;
所述物料排放部件包括料斗以及物料出口。
優選地，所述中心管的數量為1根，所述換熱管的數量為50～300根。
優選地，所述氣液分離器的高度為150～300mm。
優選地，所述料斗的形狀為錐形。
本發明第二方面提供一種利用本發明第一方面的蒸發結晶器對含鹽污水進行蒸發結晶凈化的凈化系統，所述凈化系統包括：
含鹽污水輸入管線，所述含鹽污水輸入管線用于將含鹽污水輸送至所述蒸發結晶凈化系統;首效蒸發結晶器，所述首效蒸發結晶器為本發明第一方面的蒸發結晶器，首效蒸發結晶器物料入口與所述含鹽污水輸入管線連通;末效蒸發結晶器，所述末效蒸發結晶器為本發明第一方面的蒸發結晶器，末效蒸發結晶器物料入口與首效蒸發結晶器物料出口連通，末效蒸發結晶器蒸汽出口與首效蒸發結晶器蒸汽入口連通;加熱熱源輸入管線，所述加熱熱源輸入管線與末效蒸發結晶器蒸汽入口連通;以及真空泵，所述真空泵與首效蒸發結晶器蒸汽出口連通，用于對所述蒸發結晶凈化系統抽真空。
進一步地，所述蒸發結晶凈化系統還包括：中間效蒸發結晶器，所述中間效蒸發結晶器位于所述首效蒸發結晶器和末效蒸發結晶器之間，所述中間效蒸發結晶器為本發明第一方面的蒸發結晶器，中間效蒸發結晶器物料入口與所述首效蒸發結晶器物料出口連通，中間效蒸發結晶器蒸汽出口與所述首效蒸發結晶器蒸汽入口連通;中間效蒸發結晶器物料出口與所述末效蒸發結晶器物料入口連通，中間效蒸發結晶器蒸汽入口與所述末效蒸發結晶器蒸汽出口連通。
優選地，所述中間效蒸發器的數量為1～4個。
進一步地，所述蒸發結晶凈化系統還包括：過濾箱，所述過濾箱與末效蒸發結晶器物料出口連通;鹽水槽，所述鹽水槽與所述過濾箱連通;第一水泵第一水泵進水口與所述鹽水槽連通，第一水泵出水口與所述末效蒸發結晶器物料入口連通。
進一步地，所述蒸發結晶凈化系統還包括：蒸汽冷凝器以及真空罐，所述蒸汽冷凝器以及真空罐位于首效蒸發結晶器蒸汽出口與真空泵連通的管線上，蒸汽冷凝器入口與所述首效蒸發結晶器蒸汽出口連通，蒸汽冷凝器出口與真空罐入口連通，真空罐第二出口與所述真空泵連通。
進一步地，所述蒸發結晶凈化系統還包括：水罐，所述水罐包括清水區和污水區，所述清水區與首效蒸發結晶器凝結水出口以及中間效蒸發結晶器凝結水出口連通;所述污水區與真空罐第一出口連通。
進一步地，所述蒸發結晶凈化系統還包括：第一凝結水輸出管線，所述第一凝結水輸出管線與末效蒸發結晶器凝結水出口連通。
優選地，所述第一凝結水輸出管線與所述含鹽污水輸入管線相交，在所述相交處設置有預熱器。
進一步地，所述含鹽污水輸入管線上還設置有緩沖罐以及進料泵。
進一步地，所述蒸發結晶凈化系統還包括：第二凝結水輸出管線，所述第二凝結水輸出管線與所述水罐的污水區連通;以及第三凝結水輸出管線，所述第三凝結水輸出管線與所述水罐的清水區連通。
本發明第三方面提供一種利用本發明第二方面的系統的含鹽污水蒸發結晶凈化工藝。所述凈化工藝為：
將初始含鹽污水輸送至首效蒸發結晶器，在所述首效蒸發結晶器中對初始含鹽污水進行蒸發，得到第二含鹽污水和第三二次蒸汽;將第二含鹽污水輸送至末效蒸發結晶器，在所述末效蒸發結晶器中對所述第二含鹽污水進行蒸發，得到第三含鹽污水、晶體以及第二二次蒸汽;將所述第二二次蒸汽輸送至首效蒸發結晶器，對所述初始含鹽污水進行加熱使其蒸發;將加熱熱源輸送至末效蒸發結晶器，對所述第二含鹽污水進行加熱使其蒸發;所述首效蒸發結晶器和末效蒸發結晶器為本發明第一方面的蒸發結晶器;
利用真空泵抽真空，使所述首效蒸發結晶器和末效蒸發結晶器內部處于真空狀態，所述末效蒸發結晶器內部壓力大于所述首效蒸發結晶器內部壓力;所述末效蒸發結晶器的溫度大于所述首效蒸發結晶器的溫度。
優選地，所述首效蒸發結晶器的溫度為45～50℃，所述末效蒸發結晶器的溫度為70～75℃，所述加熱熱源的溫度為85～95℃;所述首效蒸發結晶器內部壓力為9.5～10KPa，所述末效蒸發結晶器內部壓力為36～36.5KPa。
進一步地，所述凈化工藝還包括：將所述第二含鹽污水輸送至中間效蒸發結晶器，在所述中間效蒸發器內利用所述第二二次蒸汽進行加熱蒸發，所得含鹽污水輸送至所述末效蒸發結晶器，所得二次蒸汽輸送至首效蒸發結晶器;所述中間效蒸發結晶器為本發明第一方面的蒸發結晶器;所述首效蒸發結晶器、中間效蒸發結晶器以及末效蒸發結晶器內部壓力依次升高，所述首效蒸發結晶器、中間效蒸發結晶器以及末效蒸發結晶器的溫度依次升高。
優選地，所述中間效蒸發結晶器的數量為1～4個。
進一步地，所述凈化工藝還包括：將末效蒸發結晶器得到的第三含鹽污水和晶體輸送至過濾箱，將晶體過濾后所述第三含鹽污水進入鹽水槽，再由第一水泵輸送回末效蒸發結晶器，與第二含鹽污水一起在所述末效蒸發結晶器內進行蒸發。
進一步地，所述凈化工藝還包括：將首效蒸發結晶器得到的第一凝結水以及中間效蒸發結晶器得到的凝結水輸送至水罐的清水區;將所述首效蒸發結晶器得到的第三二次蒸汽輸送至蒸汽冷凝器，所述蒸汽冷凝器中冷凝得到的第三凝結水經過真空罐后輸送至水罐的污水區。
進一步地，所述凈化工藝還包括：利用末效蒸發結晶器得到的第二凝結水對初始鹽溶液進行加熱。
進一步地，所述所述凈化工藝還包括：將進入水罐的污水區內的第三凝結水輸送至均質調節池，將進入水罐的清水區內的第一凝結水和中間效蒸發結晶器得到的凝結水輸送至清水罐。
本發明的含鹽污水蒸發結晶器、凈化系統以及凈化工藝不僅僅適用于石油化工行業含鹽污水的凈化處理，還能夠用于其他涉及蒸發結晶的領域，例如化工原料生產。
本發明實施例提供的技術方案的有益效果：
1、本發明實施例提供的蒸發結晶器是一種集換熱、蒸發以及結晶于一體的新型蒸發結晶器。當含鹽污水進入中心管并從中心管底端流出時，會由于熱虹吸的原理而被吸入換熱管中，在換熱管中蒸發掉一部分溶劑后析出晶體。換熱管中蒸發得到的氣液混合物進入氣液分離部件進行氣液分離，未被蒸發的液體、析出的晶體以及從中心管流出而未被吸入換熱管的污水進入物料排放部件。該蒸發結晶器不需要?jiǎng)恿υO(shè)備，例如壓縮機、循環泵等，即可實現對含鹽污水的換熱、蒸發以及結晶過程，能耗較低，節約能源、降低成本。而且該蒸發結晶裝置占地面積小、節省空間。
2、本發明實施例將上述蒸發結晶器應用到連續蒸發結晶系統中，將多個蒸發結晶器串聯在一起，對含鹽污水進行凈化，在凈化系統中設置真空泵，對凈化系統抽真空，使每個蒸發結晶器在真空狀態下運行，能夠降低含鹽污水的沸點，使含鹽污水在較低溫度下就能夠蒸發，降低能耗。
3、本發明實施例的凈化系統中還設置有用于回收凝結水的水罐，可以有效解決石油化工行業含鹽污水凈化后的利用問題，減少污水排放，在保護環境的同時，節約水資源。此外，本發明實施例提供的凈化系統及凈化工藝能夠滿足連續進料、連續排料的要求，運行平穩。
