申請日2015.06.23

　　公開(公告)日2015.12.09

　　IPC分類號F28D7/16; F25B30/06; F28F1/00

　　摘要

　　本發明涉及一種污水及地表水源熱泵組合式換熱器及其系統，包括外殼體、左封板、右封板、內橫隔板、內縱隔板、污水入口、污水出口、中介水入口、中介水出口、多個圓管換熱管排和管排連板，所述多個圓管換熱管排和管排連板自上而下側面固定在外殼體內，兩端和內縱隔板封閉成內外殼區，外殼體外殼區外端加左右封板密封，外殼體外殼區加內橫隔板依次分隔，左側外殼區分隔成單排圓管換熱管排、雙排圓管換熱管排和單排圓管換熱管排，右側外殼區分隔成兩層雙排圓管換熱管排，污水入口和外殼體外殼區上端左側連接，中介水出口和外殼體內殼區左側上端連接，污水出口和外殼體外殼區下端左側連接，中介水入口和外殼體內殼區右側下端連接。本發明結構合理，可以根據熱泵換熱負荷自由組合，解決污水換熱器體型巨大，搬運困難的難題。

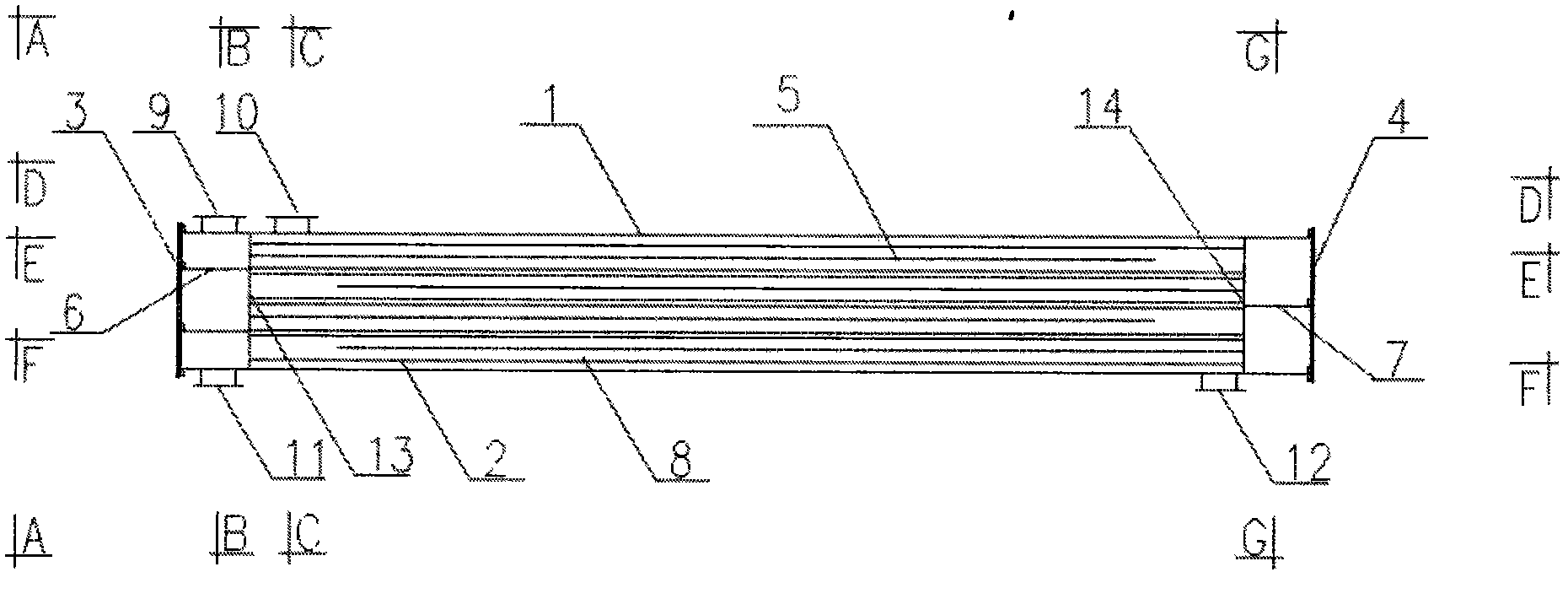

　　摘要附圖



　　權利要求書

　　1.一種污水及地表水源熱泵組合式換熱器，其特征在于：它由外殼體(1)、 左封板(3)、右封板(4)、內左橫隔板(6)、內右橫隔板(7)、連通口(8)、污 水入口(9)、污水出口(10)、中介水入口(11)、中介水出口(12)、內左縱隔 板(13)、內右縱隔板(14)、多個圓管換熱管排(2)和管排連板(5)組成，多 個圓管換熱管排(2)和管排連板(5)自上而下側面固定在外殼體(1)內，兩 端和內左縱隔板(13)及內右縱隔板(14)封閉成內外殼區(1);外殼體(1) 外殼區外端加左封板(3)和右封板(4);外殼體(1)外殼區加內左橫隔板(6) 和內右橫隔板(7)依次分隔;左側外殼區分隔成單排圓管換熱管排(2)、雙排 換熱管排(2)和單排換熱管排(2)，右側外殼區分隔成兩層雙排換熱管排(2); 污水入口(9)和外殼體(1)外殼區上端左側連接;中介水出口(12)和外殼體 (1)內殼區左側上端連接;污水出口(10)和外殼體(1)外殼區下端左側連接; 中介水入口(11)和外殼體(1)內殼區右側下端連接。

　　2.根據權利要求1所述污水及地表水源熱泵組合式換熱器，其特征在于： 污水換熱管排(2)采用無縫鋼管，壁厚3～10MM。

　　3.一種污水及地表水源熱泵組合式換熱器，其特征在于：根據機房高度可 以上下多臺組合，第二臺換熱器和第一臺換熱器(20)結構相同，第二臺換熱器倒 過來放置，使原換熱器上部的污水入口(9)和中介水出口(12)變?yōu)閾Q熱器下 部的污水出口(10)和中介水入口(11)，原換熱器下部的污水出口(10)和中 介水入口(11)變?yōu)閾Q熱器上部的污水入口(9)和中介水出口(12)，第一臺 換熱器(20)和第二臺換熱器組合是將第一臺換熱器(20)污水左下側污水出口(10) 和中介水右下側中介水入口(11)和第二臺換熱器左上側污水入口(9)和右上 側中介水出口(12)相連，第二臺和第n臺污水換熱器(21)組合是將第二臺換熱 器左下側污水出口(10)和中介水入口(11)和第n臺污水換熱器(21)左上側污 水入口(9)和中介水出口(12)相連，依次類推。

　　4.一種污水及地表水源熱泵組合式換熱器，其特征在于：可根據換熱負荷 大小并聯安裝。

　　5.一種污水及地表水源熱泵組合式換熱器系統，其特征在于：它由污水或 地表水干渠(15)、污水泵坑(16)、潛污泵(17)、中介水箱(18)、中介水泵(19)、第 一組污水換熱器(22)、第n組污水換熱器(23)和水源熱泵(24)組成，污水泵坑(16) 通過供水管道連接到污水或地表水干渠(15)上游;潛污泵(17)放在污水泵坑(16) 內，潛污泵(17)出口和第一組污水換熱器(20)及第n組污水換熱器(21)的污水入 口管道相連，出口管道連到污水或地表水干渠(15)下游;第一組污水換熱器(20) 及第n組污水換熱器(21)的中介水出口管道和中介水泵(19)入口相連，出口管道 和水源熱泵(24)中介水入口相連;水源熱泵(24)中介水出口管道和第一組污水換 熱器(22)及第n組污水換熱器(23)的中介水入口管道相連;中介水箱(18)管道和 中介水泵(19)入口管道相連。

　　說明書

　　污水及地表水源熱泵組合式換熱器及其系統

　　技術領域

　　本發明屬于一種換熱裝置及其系統，特別是涉及一種污水及地表水源熱泵 組合式換熱器及其系統，屬于節能與環保技術領域。

　　背景技術

　　目前的污水及地表水源熱泵空調系統主要采用污水或地表水源通過中間換 熱器換熱給中介水的間接式形式。但由于污水或地表水源含雜質較多，采用一 般的換熱器極易發生堵塞、腐蝕和結垢，不但影響運行而且降低換熱效率。由 于存在這一技術上的問題，污水及地表水源熱泵空調系統通常的作法是在換熱 器前加防阻塞過濾裝置，但防阻塞過濾裝置存在混水和堵塞問題，而且部分毛 發和絮狀物無法過濾掉，這樣系統不但效率低而且還存在阻塞熱泵換熱器的問 題。

　　發明專利ZL2007101445229污水及地表水源熱泵流道式換熱系統，采用矩 形寬流道式換熱結構成功解決了換熱器的阻塞問題，但此系統裝置存在體積龐 大，加工、運輸和布置困難問題。

　　實用新型專利201020553141.3污水及地表水源熱泵暢通型換熱裝置及其系 統和實用新型專利201020553346.1污水及地表水源熱泵大口徑換熱裝置及其系 統，采用管道式換熱結構也解決了換熱器的阻塞問題，但也存在體積龐大，運 輸和布置困難問題;還存在相鄰隔板側中介水相互傳熱問題。

　　發明內容

　　本發明所要解決的技術問題是克服上述現有技術的不足，提供一種結構合 理，能采用污水及地表水源熱泵組合式換熱器及其系統。

　　本發明解決以上技術問題所采用的技術方案是：一種污水及地表水源熱泵組 合式換熱器及其系統，包括外殼體、左封板、右封板、內橫隔板、內縱隔板、污 水入口、污水出口、中介水入口、中介水出口、多個圓管換熱管排和管排連板， 所述多個圓管換熱管排和管排連板自上而下側面固定在外殼體內，兩端和內縱隔 板封閉成內外殼區，外殼體外殼區外端加左右封板密封，外殼體外殼區加內橫隔 板依次分隔，左側外殼區分隔成單排圓管換熱管排、雙排圓管換熱管排和單排圓 管換熱管排，右側外殼區分隔成兩層雙排圓管換熱管排，污水入口和外殼體外殼 區上端左側連接，中介水出口和外殼體內殼區左側上端連接，污水出口和外殼體 外殼區下端左側連接，中介水入口和外殼體內殼區右側下端連接。

　　所述污水及地表水源熱泵組合式換熱器污水換熱管排采用無縫 鋼管，壁厚3～10MM。

　　所述污水及地表水源熱泵組合式換熱器根據機房高度可以上下多臺組合， 第二臺換熱器和第一臺換熱器結構相同，第二臺換熱器倒過來放置，使原換熱 器上部的污水入口和中介水出口變?yōu)閾Q熱器下部的污水出口和中介水入口，原 換熱器下部的污水出口和中介水入口變?yōu)閾Q熱器上部的污水入口和中介水出 口，第一臺和第二臺換熱器組合是將第一臺換熱器污水左下側出口和中介水右 下側入口和第二臺換熱器左上側污水入口和右上側中介水出口相連，第二臺和 第n臺組合是將第二臺換熱器左下側污水出口和中介水入口和第n臺換熱器左 上側污水入口和中介水出口相連，依次類推。

　　所述污水及地表水源熱泵組合式換熱器還可根據換熱負荷大小并聯安裝。

　　所述污水及地表水源熱泵組合式換熱器及其系統，它由污水或地表水干渠、 污水泵坑、潛污泵、中介水箱、中介水泵、第一組污水換熱器、第n組污水換 熱器和水源熱泵組成，污水泵坑通過供水管道連接到污水或地表水干渠上游; 潛污泵放在污水泵坑內，潛污泵出口和第一組污水換熱器及第n組污水換熱器 的污水入口管道相連，出口管道連到污水或地表水干渠下游;第一組污水換熱 器及第n組污水換熱器的中介水出口管道和中介水泵入口相連，出口管道和水 源熱泵中介水入口相連;水源熱泵中介水出口管道和第一組污水換熱器及第n 組污水換熱器的中介水入口管道相連;中介水箱管道和中介水泵入口管道相連。

　　工作原理是：污水或地表水干渠中的含有雜質的污水或地表水由管道引到 泵坑內，通過泵坑內的潛污泵提取后，由第一組污水換熱器上部污水入口進入 到第一組污水換熱器外殼體外殼區，然后由上至下順次進入到污水管排，最后 由第一組污水換熱器下部污水出口流出，順次進入到第二組到第n組污水換熱 器，最后由最下面污水換熱器下部污水出口流出，排到室外污水或地表水干渠 下游;中介水由最下面污水換熱器下部中介水入口進入到污水換熱器內殼體污 水管排之間中介水通道，自下而上依次順流，由此組污水換熱器上部中介水出 口依次流入上面污水換熱器，最后由最上面污水換熱器上部中介水出口流出， 然后經中介水泵提升進入水源熱泵換熱，冬季水源熱泵通過中介水和污水換 熱，吸收污水中的熱量，夏季水源熱泵通過中介水和污水換熱，吸收污水中的 冷量。

　　本發明技術特點是，采用污水換熱器可以根據熱泵換熱負荷自由組合，解 決污水換熱器體型巨大，搬運困難的難題。
