申請日2015.06.23

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/10; C02F9/02

　　摘要

　　本實用新型公開了一種無廢水產生的直飲機，包括三級過濾組件、進水電磁閥、自吸泵、反滲透過濾組件和濃水電磁閥，所述三級過濾組件的進水端連接原水，出水端通過出水管路連接自吸泵，自吸泵連接反滲透過濾組件的進水口;三級過濾組件的出水管路上裝有進水電磁閥;還包括凈水箱和純水箱，所述三級過濾組件的出水管路分為兩路，一路連接凈水箱，另一路連接自吸泵;所述反滲透過濾組件的出水口連接純水箱，反滲透過濾組件的濃水出口通過濃水管路連接凈水箱，濃水管路上裝有濃水電磁閥。本實用新型解決了排濃水時水資源利用率過低的問題和不排濃水時直飲機使用壽命過低問題，通過生活用水回收利用反滲透膜過濾產生的濃水，達到無廢水排放的目的。

　　摘要附圖



　　權利要求書

　　1.一種無廢水產生的直飲機，包括三級過濾組件、進水電磁閥、自吸泵、反滲透過濾組件和濃水電磁閥，所述三級過濾組件的進水端連接原水，出水端通過出水管路連接自吸泵，自吸泵連接反滲透過濾組件的進水口;三級過濾組件的出水管路上裝有進水電磁閥;其特征在于：還包括凈水箱和純水箱，所述三級過濾組件的出水管路分為兩路，一路連接凈水箱，另一路連接自吸泵;所述反滲透過濾組件的出水口連接純水箱，反滲透過濾組件的濃水出口通過濃水管路連接凈水箱，濃水管路上裝有濃水電磁閥。

　　2.如權利要求1所述的一種無廢水產生的直飲機，其特征在于：所述凈水箱內裝有第一水位開關，純水箱內裝有第二水位開關;所述第一水位開關控制進水電磁閥的通斷，第二水位開關控制自吸泵的工作和濃水電磁閥的通斷。

　　說明書

　　一種無廢水產生的直飲機

　　技術領域

　　本實用新型屬于凈水設備技術領域，特別涉及一種無廢水產生的直飲機。

　　背景技術

　　直飲機是一種具有將市政自來水凈化處理為直接飲用水功能，并或者同時具有將凈化處理后的水通過消耗電能的方法進行加熱、制冷并進行分發的器具。純凈水機大多采用逆滲透技術：逆滲透的原理是在原水一方施加比自然滲透壓力更大的壓力，使水分子由濃度高的一方逆滲透到濃度低的一方。由于逆滲透膜的孔徑遠遠小于病例毒和細菌的幾百倍乃至上千倍以上，故各種病毒、細菌、重金屬、固體可溶物、污染有機物、鈣鎂離子等根本無法通過逆滲透膜，從而達到水質軟化凈化的目的。

　　目前，市場上在售的直飲機一般為反滲透凈水機(RO機)或超濾機與具有加熱制冷功能的管線機組合而成。傳統的反滲透凈水機(RO機)或超濾機在使用過程中過濾模組會產生濃水，現有直飲機對產生的濃水要么當做廢水直接排放，要么回收利用，而直接排放大大增加了水資源的浪費，但回收利用會導致濃縮水的濃度不斷提高，大大影響膜的使用壽命。同時超濾膜由于過濾精度問題，過濾的效果難以滿足大部分地區直飲問題。

　　發明內容

　　本實用新型的目的是為了解決上述問題，提供一種能夠?qū)⑦^濾模組產生的濃水重復利用，但不影響膜的使用壽命的直飲機。

　　為此，本實用新型的技術方案是：一種無廢水產生的直飲機，包括三級過濾組件、進水電磁閥、自吸泵、反滲透過濾組件和濃水電磁閥，所述三級過濾組件的進水端連接原水，出水端通過出水管路連接自吸泵，自吸泵連接反滲透過濾組件的進水口;三級過濾組件的出水管路上裝有進水電磁閥;其特征在于：還包括凈水箱和純水箱，所述三級過濾組件的出水管路分為兩路，一路連接凈水箱，另一路連接自吸泵;所述反滲透過濾組件的出水口連接純水箱，反滲透過濾組件的濃水出口通過濃水管路連接凈水箱，濃水管路上裝有濃水電磁閥。

　　進一步地，所述凈水箱內裝有第一水位開關，純水箱內裝有第二水位開關;所述第一水位開關控制進水電磁閥的通斷，第二水位開關控制自吸泵的工作和濃水電磁閥的通斷。

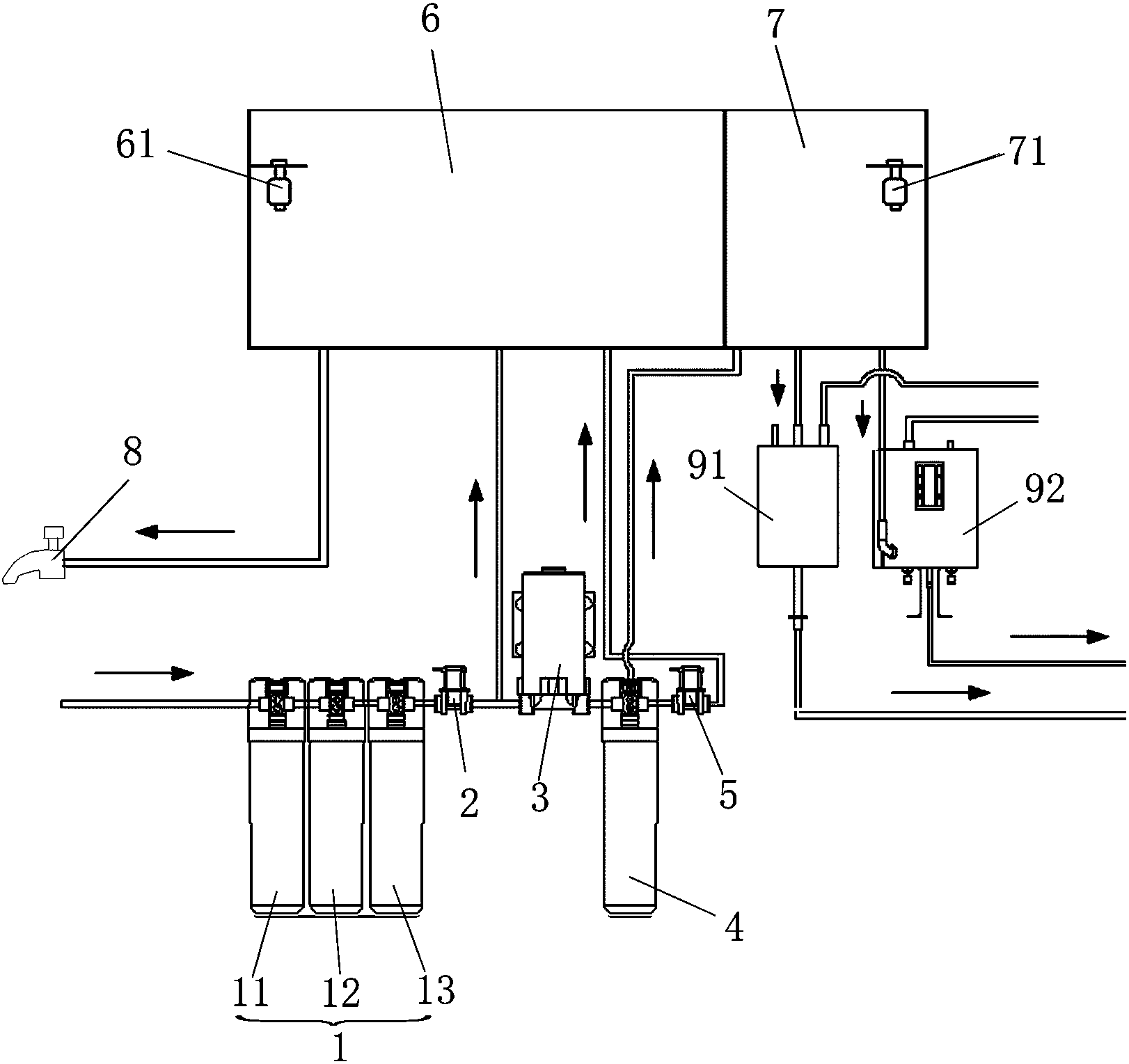

　　本實用新型工作時，凈水箱連接廚房水龍頭，純水箱連接具有加熱制冷功能的管線機組合。原水經過熔噴濾芯(PP濾芯)、顆�；钚蕴繛V芯(UDF濾芯)和精密活性炭濾芯(CTO濾芯)這三級濾芯過濾后，經過進水電磁閥后分為兩路，一路直接連接至凈水箱，作為廚房用水;另一路經過自吸泵增壓后經過反滲透過濾組件中的反滲透膜(RO膜)過濾，經過RO膜過濾后的純水進入純水箱，通過熱膽加熱或冷膽制冷后直接出水使用;經過RO膜過濾后產生的濃水，經過濃水電磁閥進入凈水箱;凈水箱中的第一水位開關控制進水電磁閥通斷，從而控制凈水箱的水位，純水箱的水位則通過純水箱中的第二水位開關控制自吸泵和濃水電磁閥的運行來控制。日常使用時，由于廚房用水量比較大，經過三級過濾后的凈水箱中的水容易完全使用，進而通過原水進行補充，因此RO膜排出的濃水在凈水箱中容易稀釋使用。本實用新型解決了排濃水時水資源利用率過低的問題和不排濃水時直飲機使用壽命過低問題，通過生活用水回收利用反滲透膜過濾產生的濃水，達到無廢水排放的目的。
