申請日2015.06.23

　　公開(公告)日2015.10.21

　　IPC分類號G01N33/18; C02F9/14

　　摘要

　　一種可二次處理的污水處理裝置，包括污水處理罐，所述污水處理罐內設有多個豎向設置的隔板，隔板將污水處理罐分隔成依次連通的初沉池、曝氣氧化池、重金屬反應池、酸堿中和池和凈化消毒池，初沉池左側連通有進水管，進水管從左至右依次設有進水閥、流量計量表和第一水質檢測儀，曝氣氧化池內設置有生物填料，凈化消毒池右側連通有出水管，出水管上設有第二水質檢測儀，出水管末端連接有漏斗形集水器，漏斗形集水器的出管上設置有閥門，位于漏斗形集水器底部與閥門之間的出管管路上連接有與曝氣氧化池上端連通的回流管，本實用新型結構簡單，處理效率高，凈化處理效果徹底，能夠有效監測處理效果，可將未達標的水進行再處理。

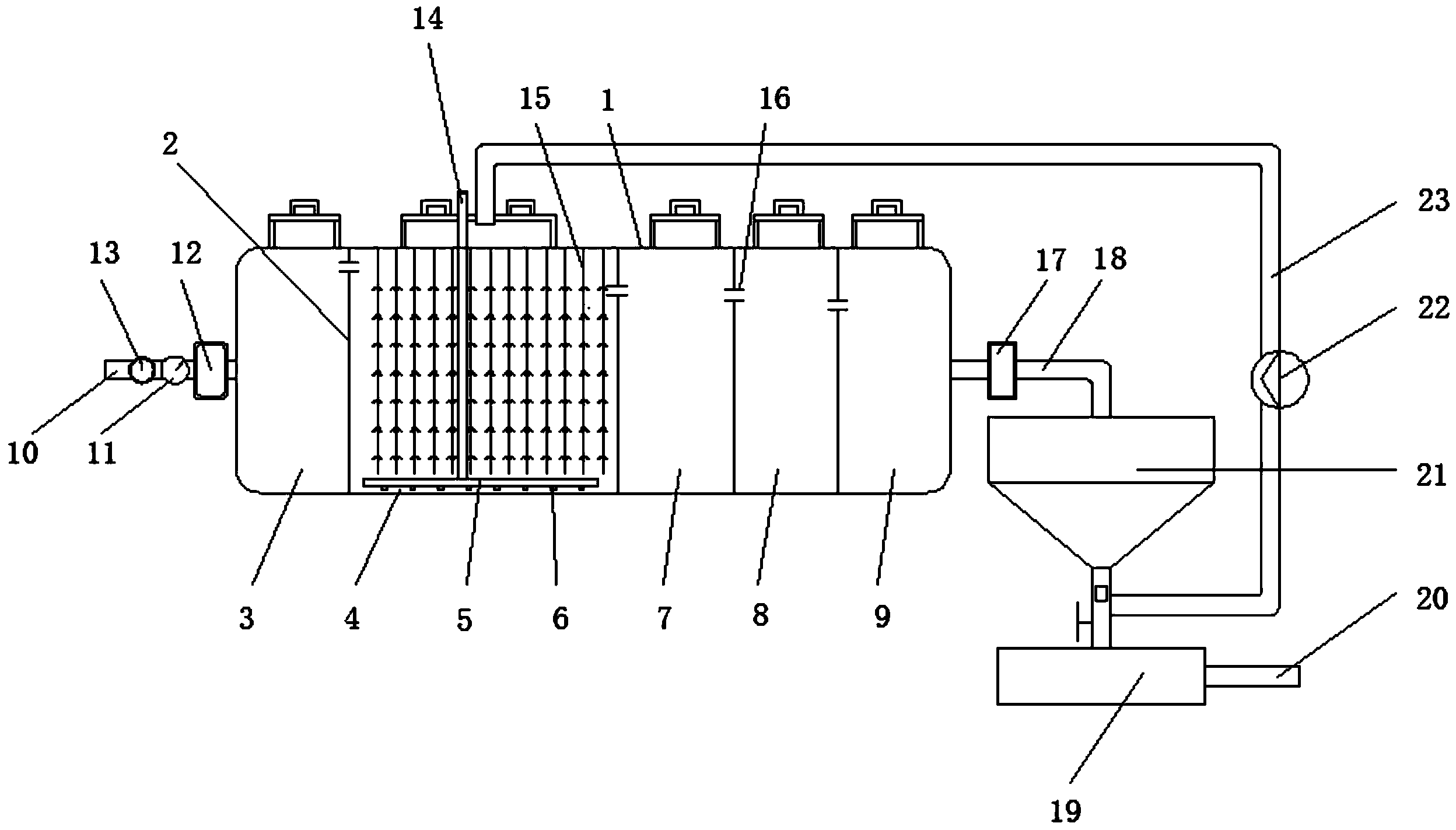

　　摘要附圖



　　權利要求書

　　1.一種可二次處理的污水處理裝置，包括污水處理罐，其特征在于，所述污水處理罐 內設有多個豎向設置的隔板，隔板將污水處理罐分隔成依次連通的初沉池、曝氣氧化池、 重金屬反應池、酸堿中和池和凈化消毒池，各個隔板上端均設置溢流口，各個溢流口的高 度從左至右依次降低設置，所述初沉池左側連通有進水管，所述進水管從左至右依次設有 進水閥、流量計量表和第一水質檢測儀，曝氣氧化池內設置有生物填料，曝氣氧化池上插 設有曝氣管，曝氣管伸入曝氣氧化池底端并與曝氣裝置連接，所述凈化消毒池右側連通有 出水管，出水管上設有第二水質檢測儀，出水管末端連接有漏斗形集水器，漏斗形集水器 的出管上設置有閥門，位于漏斗形集水器底部與閥門之間的出管管路上連接有與曝氣氧化 池上端連通的回流管，回流管上設置有加壓泵。

　　2.根據權利要求1所述的一種可二次處理的污水處理裝置，其特征在于，所述漏斗形 集水器的出管的端口連接有儲水箱，儲水箱側端設置有排水管。

　　3.根據權利要求1所述的一種可二次處理的污水處理裝置，其特征在于，所述加壓泵 與第二水質檢測儀通過電路連接。

　　4.根據權利要求1所述的一種可二次處理的污水處理裝置，其特征在于，所述曝氣裝 置整體呈管架狀，曝氣裝置上均勻布設有微孔透氣頭。

　　5.根據權利要求1所述的一種可二次處理的污水處理裝置，其特征在于，所述污水處 理罐為玻璃鋼罐體。

　　說明書

　　一種可二次處理的污水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，具體是一種可二次處理的污水處理裝置。

　　背景技術

　　現有的污水處理設備中，生活污水一般只進行氧化處理和沉淀處理，工業污水一般只 進行重金屬處理、酸堿中和處理和沉底處理，生活污水和工業污水中或多或少都含有細菌， 而現有的污水處理設備均未對細菌進行處理，因此污水凈化處理不夠徹底;另外，現有的 污水處理設備沒有設置有效的檢測污水處理效果的裝置;且以往的污水處理裝置在對污水 進行處理后就直接排出使用，有時候這些污水并沒有很好的處理干凈，對實際的生產使用 存在安全隱患。

　　實用新型內容

　　本實用新型的目的在于提供一種結構簡單，處理效率高，凈化處理效果徹底，能夠有 效監測處理效果，可將未達標的水進行再處理的污水處理裝置，以解決上述背景技術中提 出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種可二次處理的污水處理裝置，包括污水處理罐，所述污水處理罐內設有多個豎向 設置的隔板，隔板將污水處理罐分隔成依次連通的初沉池、曝氣氧化池、重金屬反應池、 酸堿中和池和凈化消毒池，各個隔板上端均設置溢流口，各個溢流口的高度從左至右依次 降低設置，所述初沉池左側連通有進水管，所述進水管從左至右依次設有進水閥、流量計 量表和第一水質檢測儀，曝氣氧化池內設置有生物填料，曝氣氧化池上插設有曝氣管，曝 氣管伸入曝氣氧化池底端并與曝氣裝置連接，所述凈化消毒池右側連通有出水管，出水管 上設有第二水質檢測儀，出水管末端連接有漏斗形集水器，漏斗形集水器的出管上設置有 閥門，位于漏斗形集水器底部與閥門之間的出管管路上連接有與曝氣氧化池上端連通的回 流管，回流管上設置有加壓泵。

　　進一步的，所述漏斗形集水器的出管的端口連接有儲水箱，儲水箱側端設置有排水管。

　　進一步的，所述加壓泵與第二水質檢測儀通過電路連接。

　　進一步的，所述曝氣裝置整體呈管架狀，曝氣裝置上均勻布設有微孔透氣頭。

　　進一步的，所述污水處理罐為玻璃鋼罐體。

　　與現有技術相比，本實用新型的有益效果是：在對污水進行常規處理之后，通過凈化 消毒池對水進行消毒處理，能夠殺死污水中的細菌，污水凈化處理更加徹底，通過第一水 質檢測儀和第二水質檢測儀，將污水處理前的水質檢測數據和污水處理后的水質檢測數據 進行對比，可以實時監測污水處理罐內污水處理的效果;當第二水質檢測儀實時檢測的水 未達標時，加壓泵啟動，將漏斗形集水器中的水通過回流管導入曝氣氧化池內重新進行處 理，直到處理后的水達標后，開啟閥門，將漏斗形集水器中水導入儲水箱內。綜上，本實 用新型結構簡單，處理效率高，凈化處理效果徹底，能夠有效監測處理效果，可將未達標 的水進行再處理。
