申請日2015.07.09

　　公開(公告)日2015.12.09

　　IPC分類號A47J31/44; A47J31/00

　　摘要

　　本實用新型涉及一種能夠廢水再利用的公共飲水機，其包括飲水機主體和廢水存放主體，廢水存放主體設置在飲水機主體的底部或兩側，且通過水管與飲水機主體的廢水出口連接;飲水機主體包括箱體以及設置在箱體前面板上刷卡器、掃碼器、凈水出水口、放桶區和廢水出水口，箱體內部設置工控主板，工控主板上設置微處理器以及分別與微處理器連接的存儲器、無線通信模塊、電源模塊、總線接口和外設接口;廢水存放主體包括存放池、抽水管和抽水泵，抽水泵一端連接抽水管，其另一端通過水管與飲水機主體的廢水出口連接;刷卡器、掃碼器和抽水泵均與微處理器連接。本實用新型的有益效果為：能夠為用戶提供凈水和廢水，實現節能減排。

　　權利要求書

　　1.一種能夠廢水再利用的公共飲水機，其特征在于：它包括飲水機主體和 廢水存放主體，所述廢水存放主體設置在所述飲水機主體的底部或兩側，且通 過水管與所述飲水機主體的廢水出口連接;

　　所述飲水機主體包括箱體以及設置在所述箱體前面板上的攝像頭、廣告燈 箱、照明裝置、LED顯示裝置、刷卡器、掃碼器、凈水出水口、放桶區、廢水 出水口和工具箱;

　　所述箱體內部設置工控主板，所述工控主板上設置微處理器以及分別與所 述微處理器連接的存儲器、無線通信模塊、電源模塊、總線接口和外設接口;

　　所述攝像頭通過所述外設接口與所述微處理器連接，所述廣告燈箱通過所 述總線接口與所述微處理器連接，所述照明裝置內置光感傳感器，所述光感傳 感器通過所述總線接口與所述微處理器連接，所述LED顯示裝置通過VGA或 HDMI接口與所述微處理器連接，所述刷卡器和掃碼器均通過所述外設接口與 所述微處理器連接;所述箱體的內部還設置凈水裝置，所述凈水裝置通過所述 外設接口與所述微處理器連接，所述凈水出水口處設置凈水流量閥，所述凈水 流量閥通過所述總線接口與所述微處理器連接，所述廢水出水口處設置廢水流 量閥，所述廢水流量閥通過所述總線接口與所述微處理器連接;

　　所述廢水存放主體包括存放池、抽水管和抽水泵，所述抽水泵一端連接所 述抽水管，其另一端通過水管與所述飲水機主體的廢水出口連接;所述抽水泵 通過所述總線接口或外設接口與所述微處理器連接。

　　2.如權利要求1所述的一種能夠廢水再利用的公共飲水機，其特征在于： 所述廢水存放主體中還設置有換氣風扇和溫濕度傳感器，所述換氣風扇和溫濕 度傳感器均設置在所述存放池內部的頂端，且均與所述微處理器連接，所述溫 濕度傳感器將檢測到的所述存放池內的溫度和濕度信號傳輸至所述微處理器 中，所述微處理器控制所述換氣扇動作。

　　3.如權利要求2所述的一種能夠廢水再利用的公共飲水機，其特征在于： 所述存放池的側壁上開設廢水排出口，所述廢水排出口處設置廢水排出閥，所 述廢水排出閥通過所述總線接口與所述微處理器連接;所述廢水存放主體中還 設置有水位傳感器，所述水位傳感器設置在所述存放池內，且通過所述總線接 口或外設接口與所述微處理器連接;所述水位傳感器實時檢測所述存放池內的 水位，并傳輸至所述微處理器，所述微處理器控制所述廢水排出閥動作。

　　4.如權利要求1或2或3所述的一種能夠廢水再利用的公共飲水機，其特 征在于：所述存放池由金屬、塑料或水泥制成。

　　說明書

　　一種能夠廢水再利用的公共飲水機

　　技術領域

　　本實用新型屬于飲水設備技術領域，具體涉及一種能夠廢水再利用的公共 飲水機。

　　背景技術

　　目前，水源污染越來越嚴重，世界衛生組織WHO指出人類80%的疾病與 不潔凈的飲水有關。隨著人民生活水平的提高，飲用水安全問題越來越凸顯， 因此國家提出了健康飲水惠民工程。雖然目前桶裝純凈水已經廣泛使用，但真 假水、問題桶、黑加工店等負面消息頻傳。凈水器因其方便性、水質好、穩定 性等優勢，成為目前飲用水裝置的主流。帶凈水功能的公共飲水機有效地解決 了飲水安全和成本問題，用戶只需要支付很少的費用即可喝到安全的純凈水。 公共飲水機在社區、企業和學校等場所得到了廣泛的應用，隨著人們健康意識 的不斷增強，公共飲水機的應用市場會更加廣泛。

　　現有的公共飲水機都采用濾芯過濾方式來處理自來水，但通常情況下，制 取的好水與排放的廢水的比例為1:3。在原水水質較差的地方，這個比例甚至更 大。這對于我國淡水資源缺少和環境污染嚴重的現狀來說，大量排放廢水的缺 點顯得尤為突出。為避免廢水白白浪費掉，通常在公共飲水機處設置廢水存儲 箱。然而，廢水存儲箱中的廢水長期無法合理排出，就會滋生蚊蟲，影響環境 和人類的生活。如何將廢水進行合理排放并再利用，成為本領域技術人員亟待 解決的技術問題。

　　雖然現有技術中已有飲水機廢水排出裝置，能夠使飲水機中的廢水徹底排 出，防止飲水機中滋生蚊蟲，保證干凈的飲水環境，但是從飲水機中排放出的 廢水并沒有得到合理利用，廢水仍然要排放到其他地方，影響其他環境。隨著 污染問題和缺水問題的加重，國家提出了節能減排戰略。目前公共飲水機數量 巨大，且逐年上升，如何在飲水機廢水上做到節能減排顯得尤為重要。

　　實用新型內容

　　為了解決現有技術存在的上述問題，本實用新型提供了一種能夠廢水再利 用的公共飲水機。

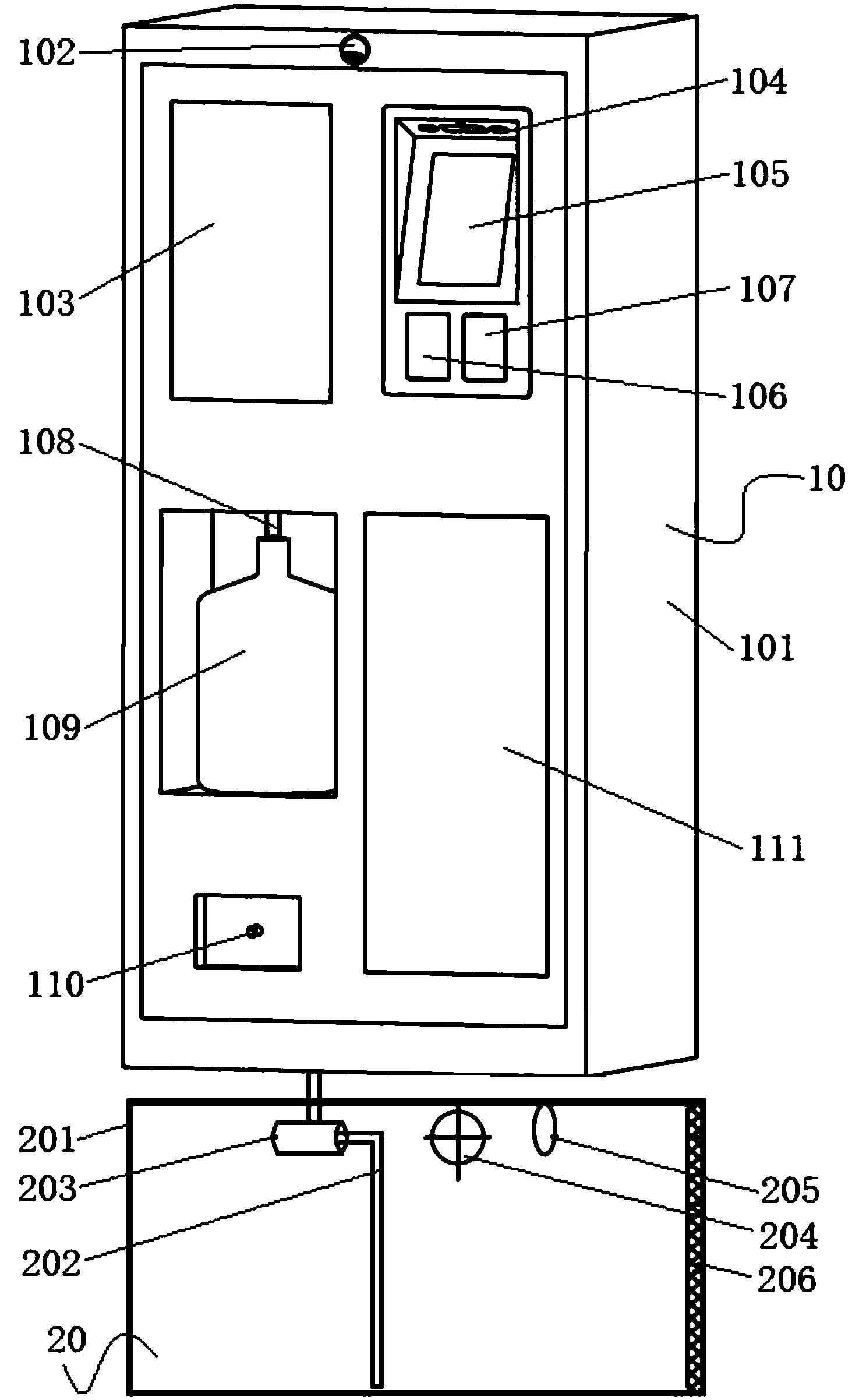

　　本實用新型所采用的技術方案為：一種能夠廢水再利用的公共飲水機包括 飲水機主體和廢水存放主體，所述廢水存放主體設置在所述飲水機主體的底部 或兩側，且通過水管與所述飲水機主體的廢水出口連接;所述飲水機主體包括 箱體以及設置在所述箱體前面板上的攝像頭、廣告燈箱、照明裝置、LED顯示 裝置、刷卡器、掃碼器、凈水出水口、放桶區、廢水出水口和工具箱;所述箱 體內部設置工控主板，所述工控主板上設置微處理器以及分別與所述微處理器 連接的存儲器、無線通信模塊、電源模塊、總線接口和外設接口;所述攝像頭 通過所述外設接口與所述微處理器連接，所述廣告燈箱通過所述總線接口與所 述微處理器連接，所述照明裝置內置光感傳感器，所述光感傳感器通過所述總 線接口與所述微處理器連接，所述LED顯示裝置通過VGA或HDMI接口與所 述微處理器連接，所述刷卡器和掃碼器均通過所述外設接口與所述微處理器連 接;所述箱體的內部還設置凈水裝置，所述凈水裝置通過所述外設接口與所述 微處理器連接，所述凈水出水口處設置凈水流量閥，所述凈水流量閥通過所述 總線接口與所述微處理器連接，所述廢水出水口處設置廢水流量閥，所述廢水 流量閥通過所述總線接口與所述微處理器連接;所述廢水存放主體包括存放池、 抽水管和抽水泵，所述抽水泵一端連接所述抽水管，其另一端通過水管與所述 飲水機主體的廢水出口連接;所述抽水泵通過所述總線接口或外設接口與所述 微處理器連接。

　　進一步，所述廢水存放主體中還設置有換氣風扇和溫濕度傳感器，所述換 氣風扇和溫濕度傳感器均設置在所述存放池內部的頂端，且均與所述微處理器 連接，所述溫濕度傳感器將檢測到的所述存放池內的溫度和濕度信號傳輸至所 述微處理器中，所述微處理器控制所述換氣扇動作。

　　進一步，所述存放池的側壁上開設廢水排出口，所述廢水排出口處設置廢 水排出閥，所述廢水排出閥通過所述總線接口與所述微處理器連接;所述廢水 存放主體中還設置有水位傳感器，所述水位傳感器設置在所述存放池內，且通 過所述總線接口或外設接口與所述微處理器連接;所述水位傳感器實時檢測所 述存放池內的水位，并傳輸至所述微處理器，所述微處理器控制所述廢水排出 閥動作。

　　優選地，所述存放池由金屬、塑料或水泥制成。

　　由于采用以上技術方案，本實用新型的有益效果為：通過飲水機平臺、中 心服務器和公共飲水機構成的公共飲水機系統，可以對凈水和廢水進行有效監 測和管理，通過廢水再利用智能處理技術和互聯網遠程控制技術相結合，能夠 解決飲水機廢水再利用的技術問題，為用戶免費提供凈水和廢水。通過設置廢 水出水口，廢水出水口可以通過水管與綠植灌溉裝置或洗車裝置連接，或直接 將水桶放置在廢水出水口上方，用戶可以利用廢水來灌溉綠植、洗車或打掃衛 生等日常應用，在有效避免廢水污染的同時也能夠給人們的生活帶來極大的便 利，從而進一步實現節能減排。
