申請日2015.07.09

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/14

　　摘要

　　一種污水處理與污水源熱泵、三聯供耦合系統，先將沉淀池通過管道分別與生物處理設備和厭氧罐連接，生物處理設備通過管道與污水源熱泵連接，污水源熱泵產生的冷熱水通過冷熱管網與用戶連接，厭氧罐產生的沼氣和發酵后的污泥分別通過管道與沼氣柜和脫水機連接，沼氣柜中的沼氣通過管道送進沼氣發電機中，沼氣發電機出來的缸套水通過管道與水-水板式換熱器連接，沼氣發電機產生的煙氣通過排煙管道與余熱直燃機連接;本實用新型的有益效果是：在污水處理過程中引入污水源熱泵與燃氣冷熱電技術，通過污水源熱泵回收了污水中大量的低品位熱能，又通過燃氣三聯供技術將水處理過程中產生的沼氣這種副產品梯級利用，提高了整體的能源利用率，節能減排。

　　權利要求書

　　1.一種污水處理與污水源熱泵、三聯供耦合系統，它包括：沉淀池(1)、 生物處理設備(2)、污水源熱泵(3)、厭氧罐(4)、沼氣柜(5)、沼氣發 電機(6)、余熱直燃機(7)、脫水機(8)、水-水板式換熱器(9);其特 征在于：沉淀池(1)通過管道分別與生物處理設備(2)和厭氧罐(4)連接， 生物處理設備(2)通過管道與污水源熱泵(3)連接，污水源熱泵(3)產生 的冷熱水通過冷熱管網與用戶連接，厭氧罐(4)產生的沼氣和發酵后的污泥 分別通過管道與沼氣柜(5)和脫水機(8)連接，沼氣柜(5)中的沼氣通過 管道送進沼氣發電機(6)中，沼氣發電機(6)產生的電通過電網送到污水源 熱泵(3)和用戶，沼氣發電機(6)出來的缸套水通過管道與水-水板式換熱 器(9)連接，沼氣發電機(6)產生的煙氣通過排煙管道與余熱直燃機(7) 連接，水-水板式換熱器(9)產生的熱水通過管道送到厭氧罐(4)，余熱直 燃機(7)產生的冷熱水通過冷熱管網為用戶供冷、供熱。

　　2.根據權利要求1所述的污水處理與污水源熱泵、三聯供耦合系統，其 特征在于：所述的余熱直燃機(7)為溴化鋰吸收式制冷機。

　　說明書

　　一種污水處理與污水源熱泵、三聯供耦合系統

　　技術領域

　　本實用新型涉及污水處理和節能減排技術領域，屬于一種污水處理與污水 源熱泵、三聯供耦合系統，它對于污水中存在的大量的低品位能和污泥處理問 題，通過污水源熱泵、冷熱電三聯供、厭氧消化技術三種技術耦合，既回收了 污水中低品位能，又去處了污泥中的有機物，同時還回收利用了污泥處理中的 副產品—沼氣。

　　背景技術

　　城市污水處理廠污水量大，且污水夏季比環境溫度低，平均溫度一般在25 ℃，冬季比環境溫度高，平均溫度一般在15℃，含有大量的低品位熱能，如果 這部分能量被利用，將節省大量化石能源，節能減排效果顯著。通過采用污水 源熱泵，在夏季把熱量排到污水中、冬季從污水中提取出來，從而將這部分低 品位能利用為其他用戶供冷供熱。

　　同時，在污水處理中會產生大量的污泥，污泥中含有大量有機物，通過采 用厭氧消化技術可以將這些有機物降解為無機物，而降解過程中產生的沼氣可 以作為冷熱電三聯供中沼氣發電機的一次能源，來發電，為污水源熱泵提供電 力支持，發電機余熱一部分可滿足厭氧消化工藝對熱量的需求，一部分進入余 熱直燃機來供冷和供熱。

　　實用新型內容

　　本實用新型的目的在于提供一種污水處理與污水源熱泵、三聯供耦合系統， 它基于污水源熱泵、燃氣三聯供、厭氧消化為一體的系統，來回收污水中大量 的低品位熱能，從而實現節能減排;同時，處理掉污水處理產生的污泥中的有 機物，并將產生的沼氣合理利用，為熱泵和污水處理廠提供電力需求，還可為 污水處理廠和周邊用戶供冷供熱，降低污水處理廠的能耗，提高污水處理廠盈 利能力，因此，該技術具有較高的實用價值。

　　為實現上述目的，本實用新型采取以下技術方案：

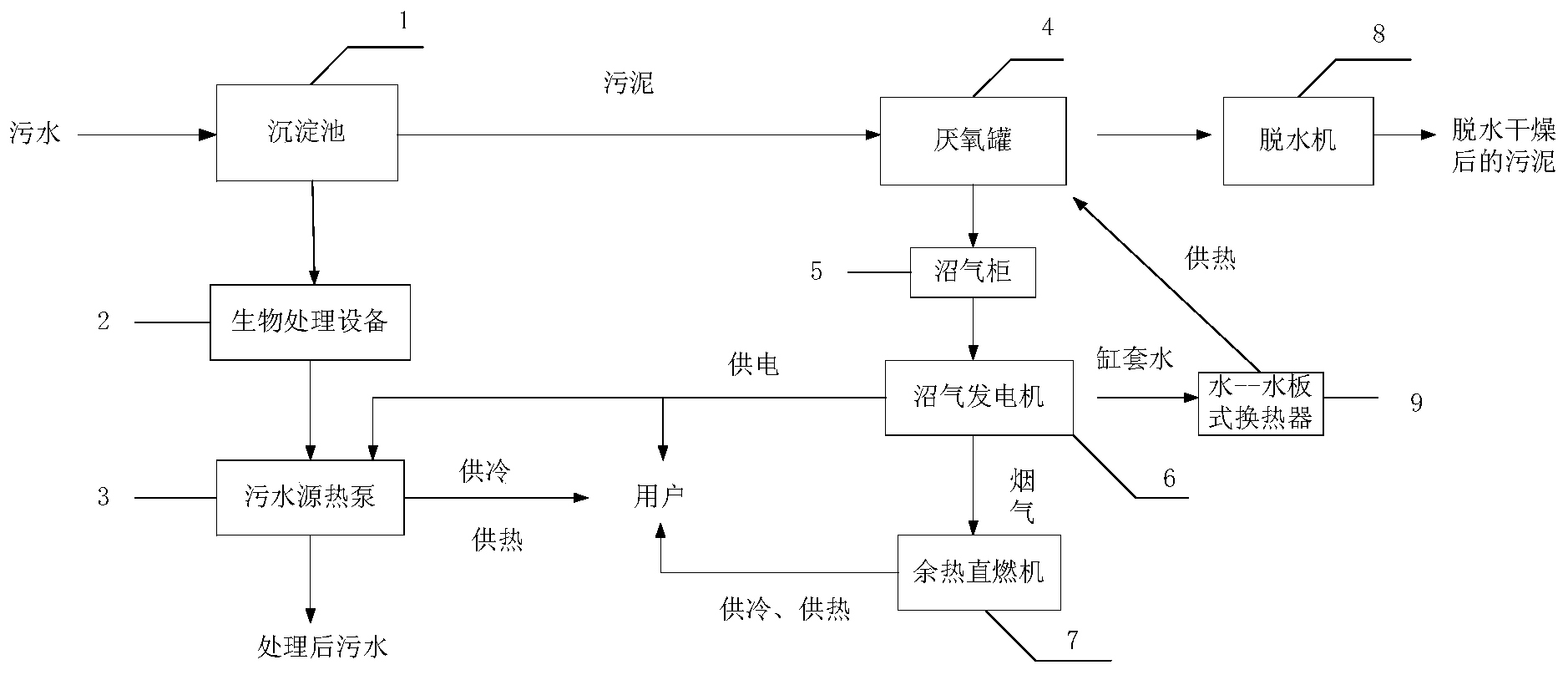

　　一種污水處理與熱泵、三聯供耦合系統，它包括：沉淀池(1)、生物處 理設備(2)、污水源熱泵(3)、厭氧罐(4)、沼氣柜(5)、沼氣發電機(6)、 余熱直燃機(7)、脫水機(8)、水-水板式換熱器(9)，其特征在于：

　　沉淀池(1)通過管道分別與生物處理設備(2)和厭氧罐(4)連接，生 物處理設備(2)通過管道與污水源熱泵(3)連接，污水源熱泵(3)產生的 冷熱水通過冷熱管網與用戶連接，厭氧罐(4)產生的沼氣和發酵后的污泥分 別通過管道與沼氣柜(5)和脫水機(8)連接，沼氣柜(5)中的沼氣通過管 道送進沼氣發電機(6)中，沼氣發電機(6)產生的電通過電網送到污水源熱 泵(3)和用戶，沼氣發電機(6)出來的缸套水通過管道與水-水板式換熱器 (9)連接，沼氣發電機(6)產生的煙氣通過排煙管道與余熱直燃機(7)連 接，水-水板式換熱器(9)產生的熱水通過管道送到厭氧罐(4)，余熱直燃 機(7)產生的冷熱水通過冷熱管網為用戶供冷、供熱。

　　其中，所述的余熱直燃機(7)為溴化鋰吸收式制冷機。

　　本實用新型的有益效果是：通過污水源熱泵回收了污水中大量的低品位熱 能，又通過燃氣三聯供技術將水處理過程中產生的沼氣這種副產品梯級利用， 同時污水源熱泵與燃氣三聯供兩種技術進行耦合，由沼氣發電機為污水源熱泵 供電，電力就近消納，市電作為備用，提高了用電安全性，此外，污水源熱泵 與燃氣三聯供共同為附近用戶供冷、供暖，具有較好的經濟效益。
