申請日2015.06.23

　　公開(公告)日2015.11.11

　　IPC分類號E03F5/00; C02F9/14; E03F5/22; E03F5/14

　　摘要

　　本實用新型公開了一種雨污水回收利用系統，該雨污水回收利用系統包括：集水渠，收集雨污水;第一過濾池，上部與集水渠連接，第一過濾池的中上部水平設置有過濾網;第二過濾池，通過第一輸送管道連接第一過濾池，第二過濾池的中部水平且間隔設置有生物過濾層以及竹炭過濾層，第一輸送管道一端連接于第一過濾池的下部，另一端連接于第二過濾池的上部;儲水池，通過第二輸送管道與第二過濾池的下部連接。實施本實用新型實施例，具有如下有益效果：本實用新型的雨污水回收利用系統通過過濾池進行三層過濾，分別針對不同的垃圾或污染進行過濾，保證了過濾后的水質無害，從而達到了雨污水的回收利用，節約了水資源。

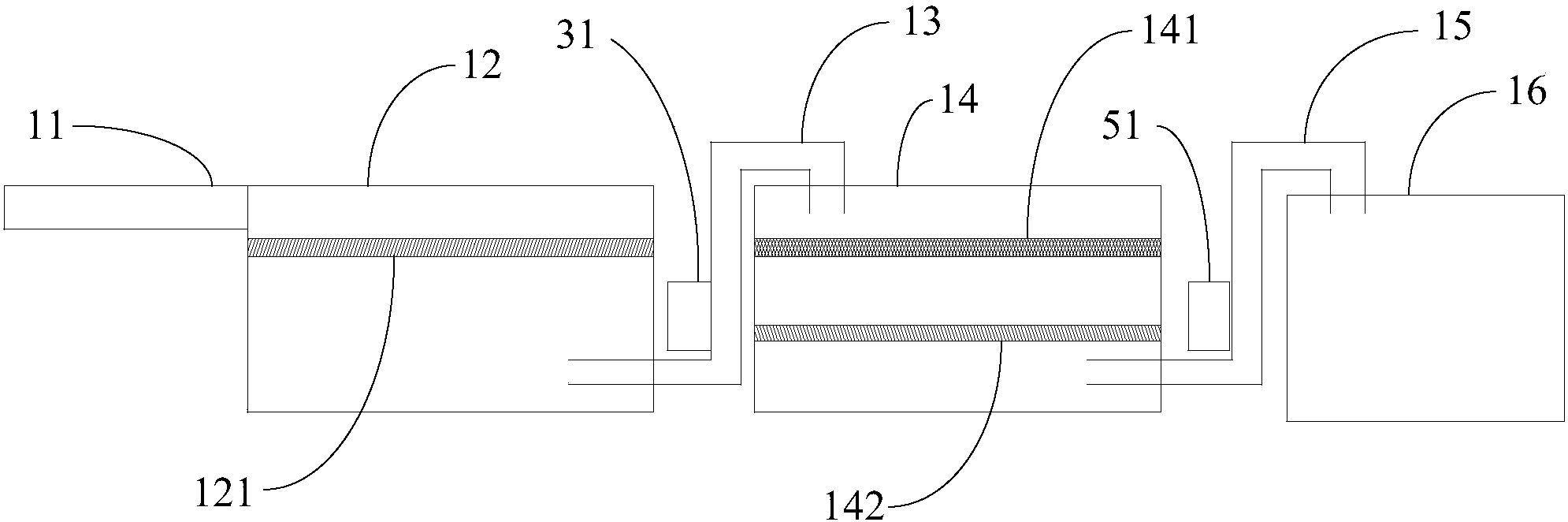

　　摘要附圖



　　權利要求書

　　1.一種雨污水回收利用系統，其特征在于，所述雨污水回收利用系統包 括：

　　集水渠，收集雨污水;

　　第一過濾池，上部與所述集水渠連接，所述第一過濾池的中上部水平設置 有過濾網;

　　第二過濾池，通過第一輸送管道連接第一過濾池，所述第二過濾池的中部 水平且間隔設置有生物過濾層以及竹炭過濾層，所述第一輸送管道一端連接于 所述第一過濾池的下部，另一端連接于所述第二過濾池的上部;

　　儲水池，通過第二輸送管道與第二過濾池的下部連接。

　　2.根據權利要求1所述雨污水回收利用系統，其特征在于，所述第一輸送 管道上設置有第一水泵。

　　3.根據權利要求1所述雨污水回收利用系統，其特征在于，所述第二輸送 管道上設置有第二水泵。

　　4.根據權利要求1所述雨污水回收利用系統，其特征在于，所述過濾網以 可拆卸連接的方式與所述第一過濾池連接。

　　5.根據權利要求1所述雨污水回收利用系統，其特征在于，所述生物過濾 層以及所述竹炭過濾層以可拆卸連接的方式與所述第二過濾池連接。

　　說明書

　　一種雨污水回收利用系統

　　技術領域

　　本實用新型涉及一種污水處理系統，尤其涉及一種雨污水回收利用系統。

　　背景技術

　　在現有的生活中，雨污水一般都直接經過下水道進行排放。此種方式十分 的浪費，雨水與大部分生活用水多為低污染的水質，經過簡單的處理即可回收 利用，例如將簡單處理后的雨污水用來進行街道灑水或者對街道旁邊的景觀樹、 草坪等進行灌溉，即可節約大量資源。而現如今的這種雨污水直接排放的方式 則造成資源上很大的浪費。

　　實用新型內容

　　本實用新型實施例所要解決的技術問題在于，針對現有技術中雨污水直接 排放導致資源浪費的問題，提出了一種雨污水回收利用系統。

　　為了解決上述技術問題，本實用新型實施例提供了一種雨污水回收利用系 統，該雨污水回收利用系統包括：集水渠，收集雨污水;第一過濾池，上部與 集水渠連接，第一過濾池的中上部水-平設置有過濾網;第二過濾池，通過第一 輸送管道連接第一過濾池，第二過濾池的中部水平且間隔設置有生物過濾層以 及竹炭過濾層，第一輸送管道一端連接于第一過濾池的下部，另一端連接于第 二過濾池的上部;儲水池，通過第二輸送管道與第二過濾池的下部連接。

　　其中，第一輸送管道上設置有第一水泵。

　　其中，第二輸送管道上設置有第二水泵。

　　其中，過濾網以可拆卸連接的方式與第一過濾池連接。

　　其中，生物過濾層以及竹炭過濾層以可拆卸連接的方式與第二過濾池連 接。

　　實施本實用新型實施例，具有如下有益效果：本實用新型的雨污水回收利 用系統通過過濾池進行三層過濾，分別針對不同的垃圾或污染進行過濾，保證 了過濾后的水質無害，從而達到了雨污水的回收利用，節約了水資源。
