申請日2015.06.23

　　公開(公告)日2015.11.18

　　IPC分類號B01D53/75; B01D53/84; B01D53/48; C02F1/78; B01D53/54; B01D53/44; B01D53/52

　　摘要

　　制革廢水氣體除臭系統，該系統包括臭氧發生裝置、臭氣收集系統、化學除臭裝置、生物除臭裝置、洗滌液池、循環水箱以及排放塔;臭氧發生裝置的臭氧出氣口通過管道連接臭氣收集裝置，臭氣收集裝置的氣體出口上依次連接有化學除臭裝置、生物除臭裝置以及排放塔;化學除臭裝置上部通過循環水泵與洗滌液池連接;生物除臭裝置的上部通過泵體與循環水箱連接，排放塔與生物除臭裝置之間連接有風機;在進行除臭的時候，依次進行以下步驟：臭氧的制備;初步反應;臭氣收集;預處理;處理;排放。本實用新型所述的系統，可以對氣體中的異味分子進行充分的凈化，防止污染大氣，系統結構緊湊、新穎，占地面積小，適于推廣應用。

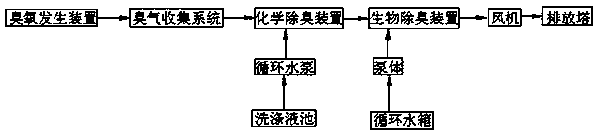

　　摘要附圖



　　權利要求書

　　1.制革廢水氣體除臭系統，其特征在于：包括臭氧發生裝置、臭氣收集系統、化學除臭裝置、生物除臭裝置、洗滌液池、循環水箱和排放塔;臭氧發生裝置的臭氧出氣口通過管道連接臭氣收集裝置，臭氣收集裝置的氣體出口上依次連接有化學除臭裝置、生物除臭裝置以及排放塔;化學除臭裝置上部通過循環水泵與洗滌液池連接;生物除臭裝置的上部通過泵體與循環水箱連接，排放塔與生物除臭裝置之間連接有風機。

　　2.如權利要求1所述的制革廢水氣體除臭系統，其特征在于：所述的臭氧發生裝置包括殼體，殼體內部設有放電體和冷卻系統，冷卻系統包括間隔設置的進水管和出水管，進水管和出水管之間連接連通管，連通管垂直于放電體設置，連通管包括單元管和內部設有空腔的翅片，單元管與翅片螺接，空腔內部橫向設有擋板，擋板的自由端與翅片的內壁間預留有間隙。

　　3.如權利要求2所述的制革廢水氣體除臭系統，其特征在于：臭氣收集裝置包括密封罩和氣體管道和位于廢水池側壁的錐形集氣口，密封罩位于廢水池的上部，密封罩外側固設有鋼結構，氣體管道設于廢水池下部，氣體管道下部均勻設有噴氣口，噴氣口與廢水池底部之間預留有間隙。

　　4.如權利要求3所述的制革廢水氣體除臭系統，其特征在于：噴氣口兩側固設有防護板，防護板自由端與廢水池底部之間預留有間隙。

　　5.如權利要求4所述的制革廢水氣體除臭系統，其特征在于：化學除臭裝置包括填料塔，填料塔上設有噴頭、填料層、進氣口和出氣口，噴頭與填料塔上部連接，填料層位于填料塔中部，進氣口設于填料層下方，出氣口設于噴頭上方。

　　6.如權利要求5所述的制革廢水氣體除臭系統，其特征在于：生物除臭裝置包括外殼，外殼內部自左至右依次設有一級除臭和二級除臭，一級除臭和二級除臭之間設有隔離板，隔離板自由端與外殼底部之間預留有間隙，一級除臭和二級除臭均包括生物填料層和位于生物填料層上方的霧化噴嘴，一級除臭的霧化噴嘴上方設有處理氣入口，處理氣入口與化學除臭裝置的出氣口連接，二級除臭的霧化噴嘴上方設有處理氣出口。

　　說明書

　　制革廢水氣體除臭系統

　　技術領域

　　本實用新型屬于廢水除臭領域，具體涉及一種制革廢水氣體除臭系統。

　　背景技術

　　皮革廠的廢水處理站在處理廠區生產廢水的過程中，由于廢水中含有大量的異味有機物，在沉砂池、綜合廢水調解池內會產生異味，這些異味氣體主要是一些揮發性有機物(VOCs)、硫化合物、氮化合物等，如硫醇、硫醚、硫化氫等，具有強烈的刺激性，可經呼吸道、眼、皮膚等不同途徑進入人體，使人頭昏，難受，長期置身其中，對人體的神經系統損害極大。因此，必須采取切實可行的辦法，對沉砂池、綜合廢水調解池進行凈化處理，改善其空間及其周圍的環境質量。目前的廢水臭氣處理系統較為單一，多通過添加大量的化學制品消除異味，成本較高，且會產生大量的二次污染，不利于推廣應用。

　　實用新型內容

　　本實用新型旨在提供一種制革廢水氣體除臭系統，能夠?qū)χ聘飶U水產生的臭氣進行充分凈化，從而有效防護大氣污染。

　　為解決上述技術問題，本實用新型提供了如下的技術方案：

　　通過技術方案，本實用新型的有益效果為：1、本實用新型通過臭氧發生裝置生成臭氧，與廢水初步反應，利用強氧化性對廢水中的異味分子進行初步的凈化，依次設置的化學除臭裝置和生物除臭裝置，利用了不同的原理，化學除臭裝置利用洗滌液在填料層表面形成的薄膜對異味分子進行去除，而生物除臭裝置則對氣體中的微生物組分進行去除，從而達到徹底對氣體除臭的目的;2、豎直設置的連通管垂直于放電體，從而一方面縮短了連通管的長度，另一方面其平行于高壓電場的方向設置，在轉化成臭氧的過程中，可以及時利用內部的冷卻水將熱量吸收掉;3、設置的單元管和翅片方便了連通管的更換，解決了部分損壞整體更換的問題，降低了運行成本;4、橫向設置的擋板延長了冷卻水的流動距離，增大了冷卻水與熱量的接觸面積;5、擋板自由端與翅片自由端之間預留的間隙實現了冷卻水在單元管之間的流動;6、水平設于不銹鋼管之間的翅片增大了冷卻水與熱量的接觸面積;7、生物除臭裝置中隔離板的設置，將一級除臭和二級除臭串聯起來，同時可以使得氣體從上至下進入二級除臭，便于氣體中的微生物的去除;8、處理氣入口設置在一級除臭的上部，延長了霧化水與氣體的接觸時間;9、設置的一級除臭和二級除臭相互作用延長了氣體和生物填料層的接觸時間，從而實現氣體中的異味分子的充分去除;10、在預處理的過程中，首先向填料塔中噴入洗滌液，5s后才向其中通入氣體，事先通入5s的洗滌液，可以使得填料塔中的空氣中充滿洗滌液分子，保證了氣體通入填料塔的時候，即使沒有直接接觸到洗滌液，也可以接觸到洗滌液分子，可以保證氣體與洗滌液的充分接觸;11、處理液的PH值保持在6-9，可以保證氣體中的異味分子與填料層上的液體薄膜進行了充分的反應，同時處理液的PH值適中，可以防止產生二次污染;
