申請日2015.06.22

　　公開(公告)日2015.11.11

　　IPC分類號C02F103/16; C02F9/14

　　摘要

　　本實用新型公開了一種黃金行業含氰廢水治理系統，它是由樹脂吸附柱、混合攪拌槽、氧化槽、混凝攪拌槽、沉淀池、生物活性炭反應池、回水池和水泵構成，其中樹脂吸附柱內部裝有陰離子交換樹脂，用于吸附回收廢水中的氰化物，混合攪拌槽設有酸堿試劑加藥管和攪拌系統，用于調節廢水pH，氧化槽內部設有二氧化氯曝氣系統，用于對污染物的氧化處理，混凝攪拌槽和沉淀池主要用去廢水中重金屬離子，生物活性炭反應池內部設有活性炭填料和曝氣系統，用于菌種的掛膜，并與活性炭協同對剩余的污染物進行處理。本實用新型將樹脂吸附工藝、二氧化氯氧化處理工藝、混凝沉淀處理工藝和生物活性炭技術結合在一起協同對廢水進行處理，具有廢水處理效果好、處理效率高，可實現廢水中氰化物的回收等優點。

　　摘要附圖



　　權利要求書

　　1.一種黃金行業含氰廢水治理系統，其特征在于：是由樹脂吸附柱(1)、 混合攪拌槽(2)、氧化槽(3)、混凝攪拌槽(4)、沉淀池(5)、生物活性炭 反應池(6)、回水池(7)和水泵(8)構成，其中樹脂吸附柱(1)為圓筒形 結構，上下封閉，樹脂吸附柱(1)的側身下部和上部分別設有樹脂吸附柱進 水管(11)和樹脂吸附柱出水管(12)，樹脂吸附柱出水管(12)與混合攪拌 槽進水管(21)相連，樹脂吸附柱(1)內部裝有陰離子交換樹脂(13);混 合攪拌槽(2)的側身上下方分別設有混合攪拌槽進水管(21)和混合攪拌槽 出水管(22)，混合攪拌槽出水管(22)通過水泵(8)與氧化槽進水管(31) 相連，在混合攪拌槽(2)上方設有酸堿試劑加藥管(23)，混合攪拌槽(2) 內部裝有攪拌裝置(24);氧化槽(3)外殼為圓槽形，上面采用半球形封頭 密封，氧化槽(3)的側身下方設有氧化槽進水管(31)，氧化槽(3)的側身 上方設有氧化槽出水管(32)，氧化槽出水管(32)與混凝攪拌槽進水管(41) 相連，氧化槽(3)內的底部設有二氧化氯曝氣系統;混凝攪拌槽(4)側身 上下方分別設有混凝攪拌槽進水管(41)和混凝攪拌槽出水管(42)，混凝攪 拌槽出水管(42)與沉淀池進水管(51)通過水泵(8)相連，混凝攪拌槽(4) 上方設有凝聚劑加藥管(43)和絮凝劑加藥管(44)，混凝攪拌槽(4)內部 設有攪拌裝置(24);沉淀池(5)為圓形豎流式沉淀池，沉淀池(5)上部中 心位置設有沉淀池進水管(51)，周邊設有沉淀池溢流堰(52)和沉淀池溢流 槽(53)，沉淀池溢流槽(53)底部設有沉淀池出水管(54);生物活性炭反 應池(6)為圓筒狀，內部中心位置設有反應池進水管(61)，反應池進水管 (61)與沉淀池出水管(54)相連，生物活性炭反應池(6)上部周邊設有反 應池溢流堰(62)和反應池溢流槽(63)，反應池溢流槽(63)底部設有溢流 槽出水管(631)，生物活性炭反應池(6)底部設有反應池曝氣管(64)，反 應池曝氣管(64)前端設有反應池曝氣支管(641)和反應池微孔曝氣器(642)， 反應池曝氣管(64)末端與風機(65)相連，反應池微孔曝氣器(642)上方 設有濾網(66)，濾網(66)上方為活性炭層(67);回水池(7)為系統反應 后的集水池，回水池(7)內分別設有回水池進水管(71)和回水池抽水管(72)， 回水池進水管(71)與生物活性炭反應池溢流槽出水管(631)相連。

　　2.根據權利要求1所述的一種黃金行業含氰廢水治理系統，其特征在于： 所述二氧化氯曝氣系統由二氧化氯發生器(34)、曝氣管(33)、曝氣支管(35) 和微孔曝氣器(36)組成，曝氣管(33)的末端與二氧化氯發生器(34)相 連，曝氣管(33)的前端兩側等間距垂直設有各曝氣支管(35)，各曝氣支管 (35)上等間距設有微孔曝氣器(36)，所有微孔曝氣器(36)均勻分布在氧 化槽(3)內的同一水平面上。

　　3.根據權利要求1所述的一種黃金行業含氰廢水治理系統，其特征在于： 所述微孔曝氣器(36)的材質為不銹鋼、鈦合金或陶瓷，氧化槽(3)、曝氣 管(33)和曝氣支管(35)為不銹鋼材質。

　　4.根據權利要求1所述的一種黃金行業含氰廢水治理系統，其特征在于： 所述生物活性炭反應池(6)中反應池曝氣管(64)前端設有反應池曝氣支管 (641)，反應池曝氣支管(641)呈“卍”字形，均勻的分布在生物活性炭反 應池(6)底部，各反應池曝氣支管(641)上等間距設有反應池微孔曝氣器 (642)。

　　5.根據權利要求1所述的一種黃金行業含氰廢水治理系統，其特征在 于：所述生物活性炭反應池(6)中濾網(66)為圓盤形，中心開孔尺寸與反 應池進水管(61)外徑相等，濾網(66)周身布滿方形或圓形的濾孔(661)， 濾孔(661)尺寸小于活性炭層(67)中活性炭顆粒的大小，濾網(66)下面 圓形陣列設置4～32個濾網支撐架(662)，濾網支撐架(662)兩端分別與反 應池進水管(61)和生物活性炭反應池(6)的內壁相焊接。

　　說明書

　　黃金行業含氰廢水治理系統

　　技術領域

　　本實用新型涉及工業廢水治理技術領域，特別涉及一種黃金行業含氰廢 水的治理系統。

　　背景技術

　　黃金行業在黃金的生產過程中由于使用氰化提金工藝，會產生大量的含 氰廢水，這部分含氰廢水不僅含有一定量的劇毒氰化物，而且還含有硫氰酸 鹽和銅、鋅、鉛之類的重金屬離子，如果得不到有效的處理，將會產生重大 的環保隱患。從目前國內黃金礦山的含氰廢水治理情況來看，尚沒有先進成 熟的含氰廢水治理系統。

　　發明內容

　　本實用新型的目的就是針對上述問題，而提供一種工藝流程簡單、處理 效果好、處理效率高的黃金行業含氰廢水治理系統。

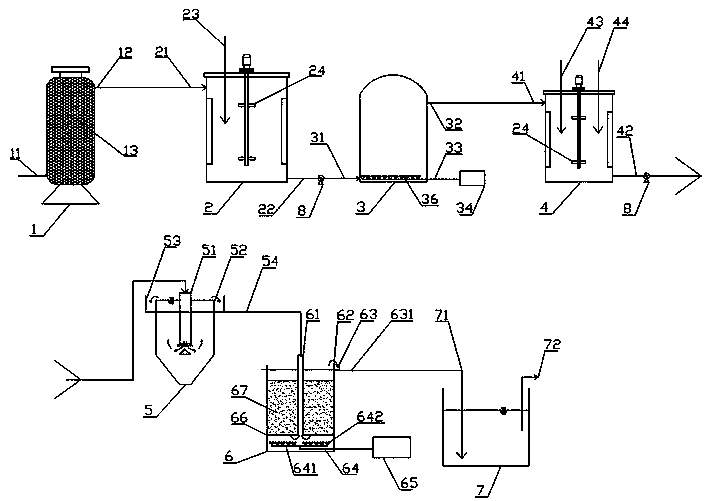

　　本實用新型是由樹脂吸附柱、混合攪拌槽、氧化槽、混凝攪拌槽、沉淀 池、生物活性炭反應池、回水池和水泵構成，其中樹脂吸附柱為圓筒形結構， 上下封閉，樹脂吸附柱的側身下部和上部分別設有樹脂吸附柱進水管和樹脂 吸附柱出水管，樹脂吸附柱出水管與混合攪拌槽進水管相連，樹脂吸附柱內 部裝有陰離子交換樹脂;混合攪拌槽的側身上下方分別設有混合攪拌槽進水 管和混合攪拌槽出水管，混合攪拌槽出水管通過水泵與氧化槽進水管相連， 在混合攪拌槽上方設有酸堿試劑加藥管，混合攪拌槽內部裝有攪拌裝置;氧 化槽外殼為圓槽形，上面采用半球形封頭密封，氧化槽的側身下方設有氧化 槽進水管，氧化槽的側身上方設有氧化槽出水管，氧化槽出水管與混凝攪拌 槽進水管相連，氧化槽內的底部設有二氧化氯曝氣系統;混凝攪拌槽側身上 下方分別設有混凝攪拌槽進水管和混凝攪拌槽出水管，混凝攪拌槽出水管與 沉淀池進水管通過水泵相連，混凝攪拌槽上方設有凝聚劑加藥管和絮凝劑加 藥管，混凝攪拌槽內部設有攪拌裝置;沉淀池為圓形豎流式沉淀池，沉淀池 上部中心位置設有沉淀池進水管，周邊設有沉淀池溢流堰和沉淀池溢流槽， 沉淀池溢流槽底部設有沉淀池出水管;生物活性炭反應池為圓筒狀，內部中 心位置設有反應池進水管，反應池進水管與沉淀池出水管相連，生物活性炭 反應池上部周邊設有反應池溢流堰和反應池溢流槽，反應池溢流槽底部設有 溢流槽出水管，生物活性炭反應池底部設有反應池曝氣管，反應池曝氣管前 端設有反應池曝氣支管和反應池微孔曝氣器，反應池曝氣管末端與風機相連， 反應池微孔曝氣器上方設有濾網，濾網上方為活性炭層;回水池為系統反應 后的集水池，回水池內分別設有回水池進水管和回水池抽水管，回水池進水 管與生物活性炭反應池溢流槽出水管相連。

　　所述氧化槽酸堿試劑加藥管中的酸堿試劑為硫酸、鹽酸、氫氧化鈉溶液 或石灰乳。

　　所述二氧化氯曝氣系統由二氧化氯發生器、曝氣管、曝氣支管和微孔曝 氣器組成，曝氣管的末端與二氧化氯發生器相連，曝氣管的前端兩側等間距 垂直設有各曝氣支管，各曝氣支管上等間距設有微孔曝氣器，所有微孔曝氣 器均勻分布在氧化槽內的同一水平面上。

　　所述微孔曝氣器的材質為不銹鋼、鈦合金或陶瓷，氧化槽、曝氣管和曝 氣支管為不銹鋼材質。

　　所述混凝攪拌槽凝聚劑加藥管中的凝聚劑為高分子無機鹽溶液，絮凝劑 加藥管中的絮凝劑為聚丙烯酰胺溶液。

　　所述生物活性炭反應池中反應池曝氣管前端設有反應池曝氣支管，反應 池曝氣支管呈“卍”字形，均勻的分布在生物活性炭反應池底部，各反應池 曝氣支管上等間距設有反應池微孔曝氣器。

　　所述生物活性炭反應池中濾網為圓盤形，中心開孔尺寸與反應池進水管 外徑相等，濾網周身布滿方形或圓形的濾孔，濾孔尺寸小于活性炭層中活性 炭顆粒的大小，濾網下面圓形陣列設置4～32個濾網支撐架，濾網支撐架兩端 分別與反應池進水管和生物活性炭反應池的內壁相焊接。

　　本實用新型的有益效果：

　　本實用新型將樹脂吸附工藝、二氧化氯氧化處理工藝、混凝沉淀處理工 藝和生物活性炭技術結合在一起協同對廢水進行處理，具有工藝流程簡單， 廢水處理效果好、處理效率高，可實現廢水中氰化物的回收等優點，具有廣 闊的應用前景。
