申請日2015.06.21

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種無動力污水處理設備，屬于污水處理技術領域，它解決了現有化糞池微生物數量少、活力低，對糞便的分解速度慢等問題。本裝置包括殼體，殼體兩端為進水管和出水管，殼體的內腔分為多個區域，包括沉淀區、若干個連續的厭氧區、以及濾清區，以上各區域以隔板隔分，隔板上設有連通左右兩個區域的孔洞，所述連續的厭氧區內設有生物填料。該裝置可以大大地增加污水處理設備內微生物菌群的數量和活力，加快有機物的分解速度，提高生活污水的處理能力;同時可以增加污水處理設備中有機物的分解量。

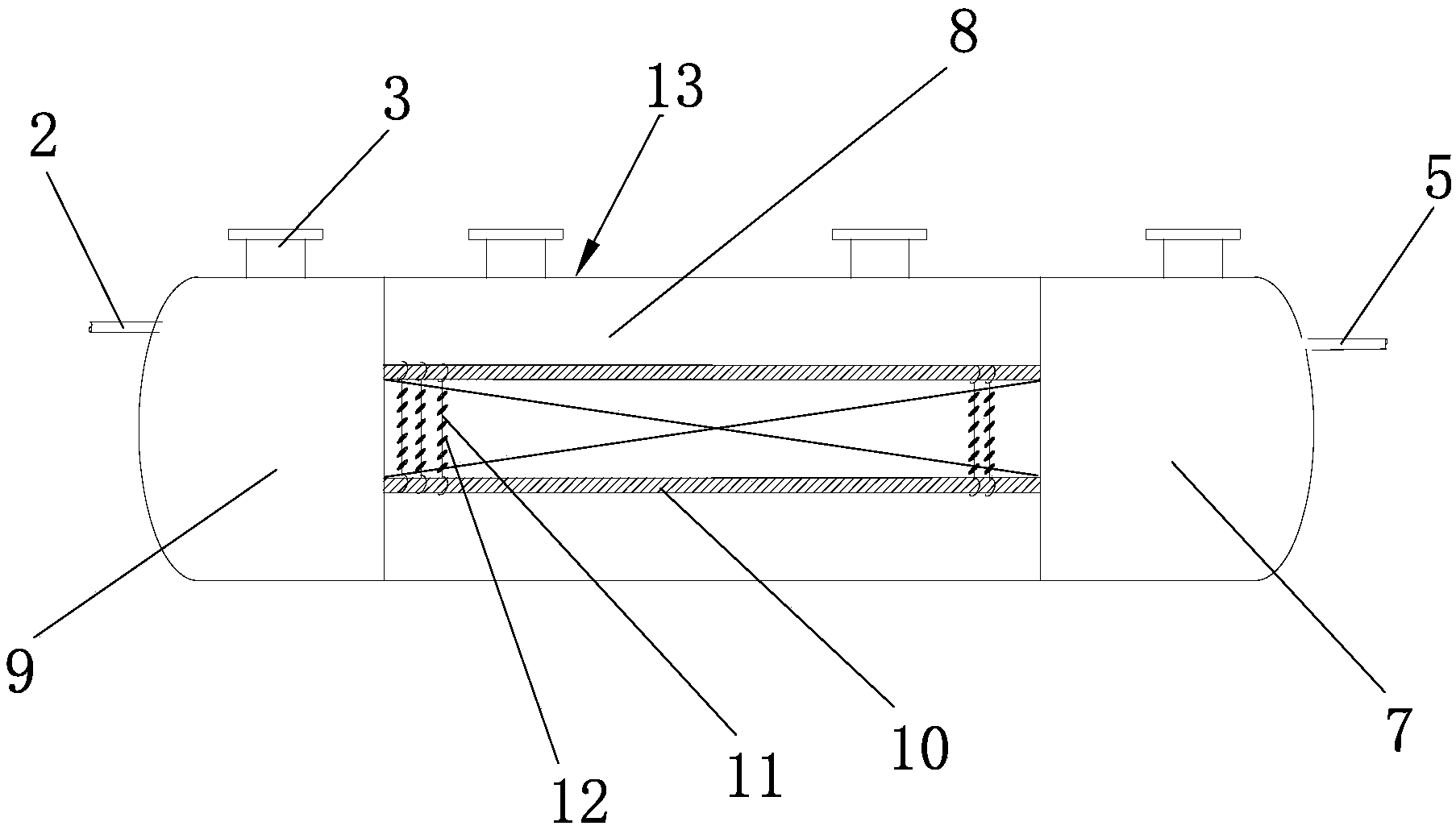

　　摘要附圖



　　權利要求書

　　1.一種無動力污水處理設備，其特征在于，它包括殼體(13)， 殼體(13)兩端為進水管(2)和出水管(5)，殼體(13)的內腔分為多 個區域，包括沉淀區(9)、若干個連續的厭氧區(8)、以及濾清區 (7)，以上各區域以隔板(14)隔分，隔板(14)上設有連通左右兩個 區域的孔洞(4)，所述連續的厭氧區(8)內設有生物填料(12)。

　　2.根據權利要求1所述的一種無動力污水處理設備，其特征 在于，所述的生物填料(12)為懸浮填料，厭氧區(8)內設有支架結 構，支架結構包括至少上下兩排架體(10)，上下的架體(10)間拉 設若干的懸浮線(11)，上述的生物填料(12)一一排列固定在懸浮 線(11)上。

　　3.根據權利要求1或2所述的一種無動力污水處理設備，其 特征在于，所述每個區域?qū)��?yīng)的上方殼體(13)上均設有觀察孔 (3)。

　　說明書

　　一種無動力污水處理設備

　　技術領域

　　本實用新型屬于污水處理技術領域，特別涉及一種無動力污 水處理設備。

　　背景技術

　　現有預制的化糞池大都是在地下用磚與混凝土構筑成，這種化 糞池有三個并排的、由隔墻隔離的三個小池子，在這些小池子上裝 有蓋板，其中第一個小池子有進料口，最后一個小池子有一個出料 口，第一個小池子和第二個小池子之間，以及第二個小池子與第三 個小池子之間的隔墻上均設有通孔。其它化糞池盡管形狀不一定 是矩形的，但是其基本結構相同。這種化糞池對于糞便主要的作 用只是沉淀。雖然也存在微生物分解作用，但這種分解作用很小， 一方面這種池子里的環境不適合于微生物生長，微生物數量小、活 力低，對糞便的分解速度慢。因此，這種化糞池需要周期性地對 其沉淀物進行清理，使用維護不便。

　　發明內容

　　本實用新型的目的是針對現有的上述化糞池存在的問題，提 供一種污水分解力更強的無動力污水處理設備。

　　本實用新型的目的可通過下列技術方案來實現：一種無動力 污水處理設備，其特征在于，它包括殼體，殼體兩端為進水管和 出水管，殼體的內腔分為多個區域，包括沉淀區、若干個連續的 厭氧區和濾清區，多個區域以隔板隔分，隔板上設有連通左右兩 個區域的孔洞，所述連續的厭氧區內設有生物填料。

　　所述的生物填料為懸浮填料，厭氧區內設有支架結構，支架 結構包括至少上下兩排架體，上下的架體間拉設若干的懸浮線， 上述的生物填料一一排列固定在懸浮線上。

　　所述每個區域?qū)��?yīng)的上方殼體上均設有觀察孔。

　　所述連續的厭氧區之間隔板的孔洞高度低于另外隔板孔洞的 高度。

　　與現有技術相比，該裝置可以大大地增加污水處理設備內微 生物菌群的數量和活力，加快有機物的分解速度，提高生活污水 的處理能力;同時可以增加污水處理設備中有機物的分解量。
