申請日2015.06.21
公開(公告)日2015.12.09
IPC分類號C02F11/02; C02F11/04
摘要
本實用新型公開了一種剛毛式清濾污水池，屬于污水處理技術領域，它解決了現有化糞池里隔板只能阻擋大塊固體，而小塊固體不能有效擋住的問題。本裝置包括一個殼體，殼體兩端設有連管，連管通入殼體內腔中，所述殼體內腔中設有上下左右多排支架，并在支架間牽設橫、縱向的拉線，拉線互相穿插編織為隔面，隔面將內腔分隔為多個腔室，所述拉線互相穿插后在隔面上形成格子結構的小孔，所述拉線的線體上具有分叉的細剛毛，剛毛可阻擋在上述的小孔孔洞中。該裝置過濾效果更好，能阻擋更小體積的固態物，濾清效果好，又不會堵塞污水池。

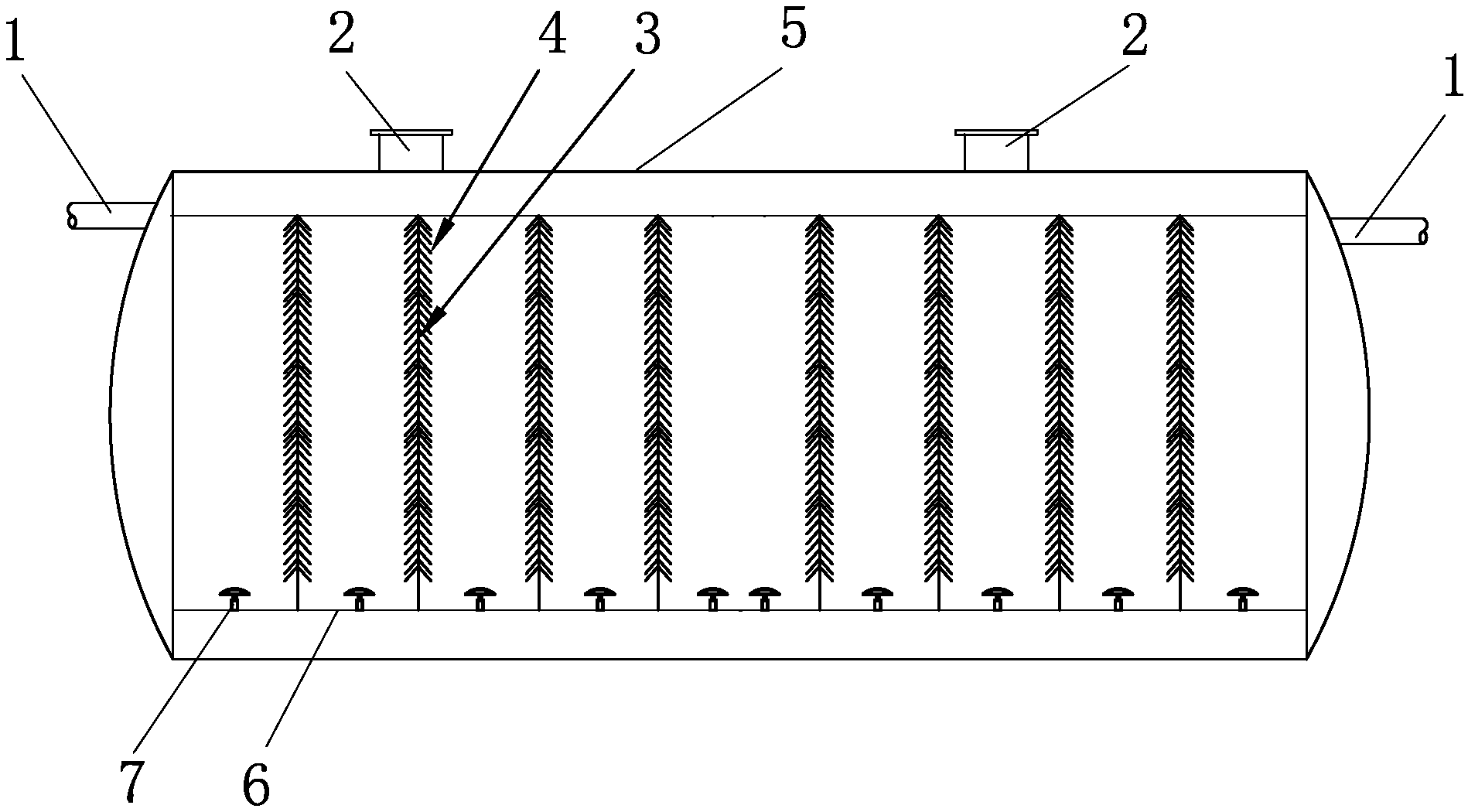

摘要附圖
權利要求書
1.一種剛毛式清濾污水池，其特征在于，它包括一個殼體(5)，殼體(5)兩端設有連管(1)，連管(1)通入殼體(5)內腔中，所述殼體(5)內腔中設有上下左右多排支架(6)，并在支架(6)間牽設橫、縱向的拉線(3)，拉線(3)互相穿插編織為隔面，隔面將內腔分隔為多個腔室，所述拉線(3)互相穿插后在隔面上形成格子結構的小孔(9)，所述拉線(3)的線體上具有分叉的剛毛(4)，剛毛(4)可阻擋在上述的小孔(9)孔洞中。
2.根據權利要求1所述的一種剛毛式清濾污水池，其特征在于，所述的剛毛(4)完全覆蓋整個小孔(9)。
3.根據權利要求1或2所述的一種剛毛式清濾污水池，其特征在于，所述拉線(3)為纖維線。
4.根據權利要求1或2所述的一種剛毛式清濾污水池，其特征在于，所述剛毛(4)與拉線(3)一體編織，剛毛(4)為硬質線。
5.根據權利要求1或2所述的一種剛毛式清濾污水池，其特征在于，所述殼體(5)上方設有多個觀察孔(2)。
6.根據權利要求1或2所述的一種剛毛式清濾污水池，其特征在于，所述隔面的前面設有一層隔板(8)，隔板(8)上設有流孔，流孔的大小大于小孔(9)的大小。
說明書
一種剛毛式清濾污水池
技術領域
本實用新型屬于污水處理技術領域，特別涉及一種剛毛式清 濾污水池。
背景技術
化糞池是處理糞便并加以過濾沉淀的設備，其原理是固化物在 池底分解，上層的水化物體，進入管道流走，防止了管道堵塞，給 固化物體(糞便等垃圾)有充足的時間水解。化糞池指的是將生活污 水分格沉淀，及對污泥進行厭氧消化的小型處理構筑物;化糞池在 分隔上分為積淀腔、厭氧腔和腐化腔。各腔體之間以隔板分離，隔 板上設有連接左右腔體的管道，但是過多的固態污物會堵塞管道， 因此設計了如中國專利號200820081324.2中公開的隔板結構，該隔 板上設有若干的孔洞，或是設計井字孔，大塊固體會被隔擋，但是 小塊的固體會通過各個孔洞，阻擋不夠徹底。
發明內容
本實用新型的目的是針對現有的上述化糞池存在的問題，提 供一種濾清效果好，又不會堵塞的化糞池。
本實用新型的目的可通過下列技術方案來實現：一種剛毛式 清濾污水池，其特征在于，它包括一個殼體，殼體兩端設有連管， 連管通入殼體內腔中，所述殼體內腔中設有上下左右多排支架， 并在支架間牽設橫、縱向的拉線，拉線互相穿插編織為隔面，隔 面將內腔分隔為多個腔室，所述拉線互相穿插后在隔面上形成格 子結構的小孔，所述拉線的線體上具有分叉的細剛毛，剛毛可阻 擋在上述的小孔孔洞中。
所述的剛毛完全覆蓋整個小孔。
所述拉線為纖維線。
所述剛毛與拉線一體編織，剛毛為硬質線。
所述殼體上方設有多個觀察孔。
所述隔面的前面設有一層隔板，隔板上設有流孔，流孔的大 小大于小孔的大小。
與現有技術相比，該裝置過濾效果更好，能阻擋更小體積的 固態物，濾清效果好，又不會堵塞污水池。
