申請日2015.06.20

　　公開(公告)日2017.01.11

　　IPC分類號C02F1/00

　　摘要

　　本發明公開了一種工業廢水處理系統中的調節池結構，所述調節池包括儲水池和流通池，所述流通池依次包括平行且等間距設置的第一側壁、第二側壁、第三側壁、第四側壁及第五側壁，所述第一側壁和第三側壁、第三側壁和第五側壁的一端分別通過圓弧形第六側壁和第七側壁相連，所述第二側壁和第四側壁、第一側壁和第五側壁在另一端分別通過圓弧形的第八側壁和第九側壁相連，第六側壁、第七側壁和第八側壁的半徑相等，第九側壁的半徑為第八側壁半徑的兩倍。本發明中的調節池整體呈矩形，通過圓弧形的側壁以及驅動裝置實現水流的變向，其水流流通穩定，調節效果好，能夠有效提高污水調節質量。

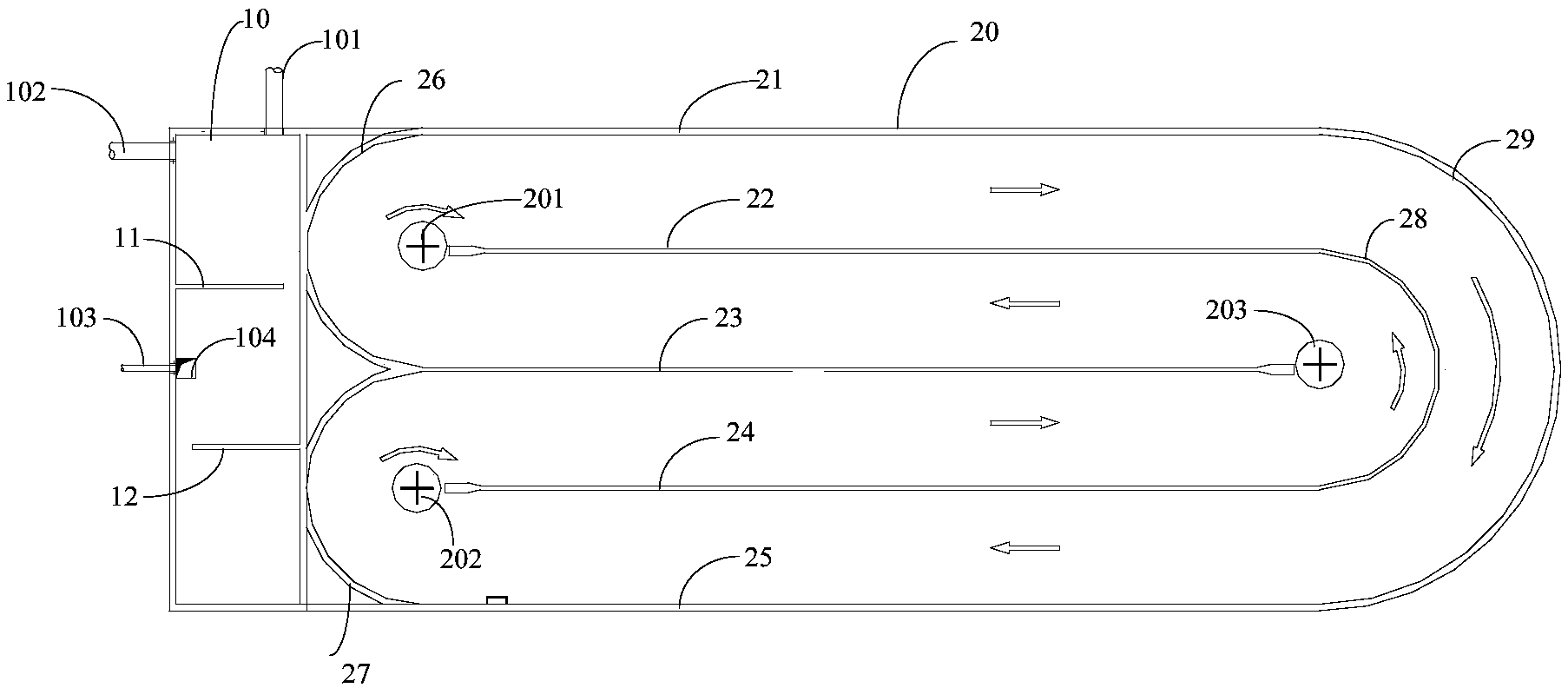

　　摘要附圖



　　權利要求書

　　1.一種工業廢水處理系統中的調節池結構，所述調節池包括儲水池和流通池，其特征在于，所述流通池依次包括平行且等間距設置的第一側壁、第二側壁、第三側壁、第四側壁及第五側壁，所述第一側壁和第三側壁、第三側壁和第五側壁的一端分別通過圓弧形第六側壁和第七側壁相連，所述第二側壁和第四側壁、第一側壁和第五側壁在另一端分別通過圓弧形的第八側壁和第九側壁相連，第六側壁、第七側壁和第八側壁的半徑相等，第九側壁的半徑為第八側壁半徑的兩倍。

　　2.根據權利要求1所述的工業廢水處理系統中的調節池結構，其特征在于，所述第二側壁在位于第六側壁的一端設有第一驅動裝置，第四側壁在位于第七側壁的一段設有第二驅動裝置，第三側壁在位于第八側壁的一端設有第三驅動裝置，所述第一驅動裝置、第二驅動裝置和第三驅動裝置用于驅動水流沿著通道流動。

　　3.根據權利要求2所述的工業廢水處理系統中的調節池結構，其特征在于，所述第一驅動裝置和第二驅動裝置的旋轉方向相同，第三驅動裝置和第一驅動裝置的旋轉方向相反。

　　4.根據權利要求1所述的工業廢水處理系統中的調節池結構，其特征在于，所述儲水池內包括若干固定在側壁上且相互平行的擋板，相鄰的擋板分別與不同的側壁固定安裝。

　　說明書

　　工業廢水處理系統中的調節池結構

　　技術領域

　　本發明涉及工業廢水處理技術領域，尤其涉及一種工業廢水處理系統中的調節池結構。

　　背景技術

　　無論是工業廢水，還是城市污水和生活污水，水量水質在一日24小時內都有變化，一般認為，對大、中型城市污水處理廠而言，因其服務區域大，區域內住宅、商店、辦公樓、機關等不同類型建筑物的排水變化規律不同，有互補作用，再加上污水管網對水量水質的均衡作用，所以城市污水處理廠不設調節池，調節池主要在工業廢水處理站內作為均衡水量和水質的預處理構筑物而被大量應用。

　　對于有些反應，如厭氧反應對水質、水量和沖擊負荷較為敏感，所以對于工業廢水適當尺寸的調節池，對水質、水量的調節是厭氧反應穩定運行的保證。調節池的作用是均質和均量，一般還可考慮兼有沉淀、混合、加藥、中和和預酸化等功能。

　　然而，現有技術中調節池結構通常設計為圓形，其占地面積小，進而造成調節通道長度較小，整個通道均為弧形，影響調節效果。

　　有鑒于此，針對上述技術問題，有必要提供一種工業廢水處理系統中的調節池結構。

　　發明內容

　　本發明所要解決的技術問題就是在于針對上述現有技術中的不足，提供一種工業廢水處理系統中的調節池結構。

　　本發明解決其技術問題所采用的技術方案是：

　　一種工業廢水處理系統中的調節池結構，所述調節池包括儲水池和流通池，所述流通池依次包括平行且等間距設置的第一側壁、第二側壁、第三側壁、第四側壁及第五側壁，所述第一側壁和第三側壁、第三側壁和第五側壁的一端分別通過圓弧形第六側壁和第七側壁相連，所述第二側壁和第四側壁、第一側壁和第五側壁在另一端分別通過圓弧形的第八側壁和第九側壁相連，第六側壁、第七側壁和第八側壁的半徑相等，第九側壁的半徑為第八側壁半徑的兩倍。

　　作為本發明的進一步改進，所述第二側壁在位于第六側壁的一端設有第一驅動裝置，第四側壁在位于第七側壁的一段設有第二驅動裝置，第三側壁在位于第八側壁的一端設有第三驅動裝置，所述第一驅動裝置、第二驅動裝置和第三驅動裝置用于驅動水流沿著通道流動。

　　作為本發明的進一步改進，所述第一驅動裝置和第二驅動裝置的旋轉方向相同，第三驅動裝置和第一驅動裝置的旋轉方向相反。

　　作為本發明的進一步改進，所述儲水池內包括若干固定在側壁上且相互平行的擋板，相鄰的擋板分別與不同的側壁固定安裝。

　　本發明的有益效果是，本發明中的調節池整體呈矩形，通過圓弧形的側壁以及驅動裝置實現水流的變向，其水流流通穩定，調節效果好，能夠有效提高污水調節質量。
