申請日2015.06.19
公開(公告)日2015.09.09
IPC分類號C02F11/12; E02F5/28; E02F3/88
摘要
本發明公開一種污泥壓濾干化水陸兩用系統，包括船體，所述船體上分別安裝有吸泥器升降導柱、污泥自動壓濾電腦控制箱、船體浮倉、船體推進器，其中所述吸泥器升降導柱上端與吸泥器主電機，所述吸泥器升降導柱下端與吸泥器相連，所述吸泥器與污泥吸入管相連，所述污泥吸入管與污泥存貯濾壓裝置相連，所述污泥存貯濾壓裝置與濾壓裝置布料器相連，所述濾壓裝置布料器下方的船體內安裝有污泥過濾干燥裝置。本發明所述的一種污泥壓濾干化水陸兩用系統，其結構簡單，操作方便，不僅能夠清吸河道淤泥而且能夠過濾干燥污泥，有效提高河道的清理效率。

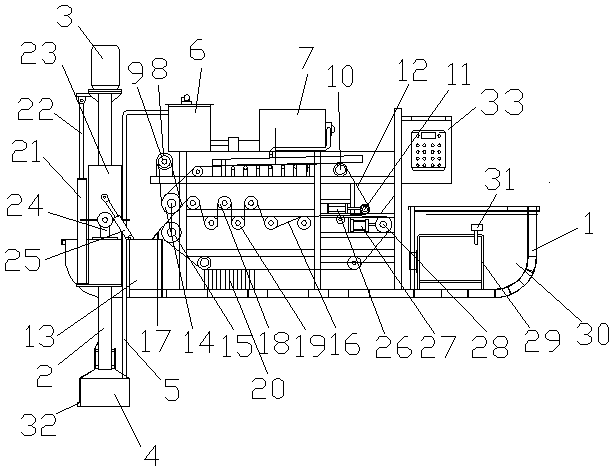

摘要附圖
權利要求書
1.一種污泥壓濾干化水陸兩用系統，其特征在于：包括船體(1)，所述船體(1)上分別安裝有吸泥器升降導柱(2)、污泥自動壓濾電腦控制箱(33)、船體浮倉(34)、船體推進器(35)，其中所述吸泥器升降導柱(2)上端與吸泥器主電機(3)，所述吸泥器升降導柱(2)下端與吸泥器(4)相連，所述吸泥器(4)與污泥吸入管(5)相連，所述污泥吸入管(5)與污泥存貯濾壓裝置(6)相連，所述污泥存貯濾壓裝置(6)與濾壓裝置布料器(7)相連，所述濾壓裝置布料器(7)下方的船體(1)內安裝有污泥過濾干燥裝置。
2.根據權利要求1所述的一種污泥壓濾干化水陸兩用系統，其特征在于：所述污泥過濾干燥裝置包括主電機(8)、第一脫水輥(10)、第二脫水輥(11)、對壓滾筒裝置組、上出料輥(14)、下出料輥(15)，其中所述主電機(8)與同步輪(9)相連，所述同步輪(9)與上出料輥(14)相連，所述上出料輥(14)與下出料輥(15)相連，所述第一脫水輥(10)與第二脫水輥(11)之間安裝有上過濾網(12)，所述上過濾網(12)下方安裝有下過濾網(16)，且所述下過濾網(16)通過對壓滾筒裝置組后安裝在上出料輥(14)與下出料輥(15)之間，所述上出料輥(14)與下出料輥(15)之間的下過濾網(16)下方安裝有干泥儲存?zhèn)}(13)。
3.根據權利要求2所述的一種污泥壓濾干化水陸兩用系統，其特征在于：所述干泥儲存?zhèn)}(13)上安裝有刮泥板(17)。
4.根據權利要求2所述的一種污泥壓濾干化水陸兩用系統，其特征在于：所述對壓滾筒裝置組包括上壓滾筒組，下壓滾筒組，所述上壓滾筒組由3個上壓滾筒(18)組成，所述下壓滾筒組由3個下壓滾筒(19)組成，且所述上壓滾筒(18)與下壓滾筒(19)錯位安裝。
5.根據權利要求2所述的一種污泥壓濾干化水陸兩用系統，其特征在于：所述下過濾網(16)與濾帶清洗器(20)接觸安裝。
6.根據權利要求2所述的一種污泥壓濾干化水陸兩用系統，其特征在于：所述船體(1)內分別安裝有上濾網壓緊裝置(26)、下濾網壓緊裝置(27)，所述上濾網壓緊裝置(26)與第二脫水輥(11)相連，所述下濾網壓緊裝置(27)通過導輪(28)與下過濾網(16)抵觸安裝。
7.根據權利要求1所述的一種污泥壓濾干化水陸兩用系統，其特征在于：所述船體(1)上安裝有吸泥器升降液壓油缸(21)，所述吸泥器升降液壓油缸(21)通過連桿(22)與吸泥器升降導柱(2)相連;所述吸泥器升降導柱(2)外套接有吸泥器升降導套(23)，所述吸泥器升降導套(23)上安裝有吸泥器后傾軸座(24)，所述吸泥器后傾軸座(24)上安裝有吸泥器后傾液壓油缸(25)。
8.根據權利要求1所述的一種污泥壓濾干化水陸兩用系統，其特征在于：所述船體(1)上分別安裝有發電機倉風冷系統(29)、發電機及液壓系統(30)，所述發電機倉風冷系統(29)上安裝有消音器(31)。
9.根據權利要求1所述的一種污泥壓濾干化水陸兩用系統，其特征在于：所述吸泥器(4)上安裝有水底影像探頭(32)。
10.根據權利要求1所述的一種污泥壓濾干化水陸兩用系統，其特征在于：所述船體(1)上還安裝有干泥輸送帶(36)。
說明書
一種污泥壓濾干化水陸兩用系統
技術領域
本發明涉及一種污泥壓濾干化水陸兩用系統。
背景技術
隨著工業的不斷發展對于河道污染日趨嚴重。目前河流傳統的清淤主要采用圍堰清淤，即先將河流分成幾段進行筑堤壩圍堰，再將壩內的流水抽干，然后再挖淤泥，將發臭的淤泥運走后，在流底回填干凈的砂石，最后拆除堤壩注入新水。只是單純的清淤，不能同時凈化已經嚴重污染的河流水體水質。不穩定污泥殘留量多，河流內發黑的污水又不治理，河流的污染負荷仍然很大，黑臭難解決，并且造成后續的水體生態修復的難度很大。對于河道的清理主要有通過將河道內的水抽干后清理，采用此種清理方式不僅提高了清理成本，而且效率低;河道清理船也是河道清理的另一種清理方式，采用此種清理方式不能清理到較底層的有機物，清理不徹底。
發明內容
本發明的目的在于提供一種污泥壓濾干化水陸兩用系統，其結構簡單，操作方便，不僅能夠清吸河道淤泥而且能夠過濾干燥污泥，有效提高河道的清理效率。
為了達到上述目的，本發明的技術方案是：
一種污泥壓濾干化水陸兩用系統，包括船體，所述船體上分別安裝有吸泥器升降導柱、污泥自動壓濾電腦控制箱、船體浮倉、船體推進器，其中所述吸泥器升降導柱上端與吸泥器主電機，所述吸泥器升降導柱下端與吸泥器相連，所述吸泥器與污泥吸入管相連，所述污泥吸入管與污泥存貯濾壓裝置相連，所述污泥存貯濾壓裝置與濾壓裝置布料器相連，所述濾壓裝置布料器下方的船體內安裝有污泥過濾干燥裝置。
所述污泥過濾干燥裝置包括主電機、第一脫水輥、第二脫水輥、對壓滾筒裝置組、上出料輥、下出料輥，其中所述主電機與同步輪相連，所述同步輪與上出料輥相連，所述上出料輥與下出料輥相連，所述第一脫水輥與第二脫水輥之間安裝有上過濾網，所述上過濾網下方安裝有下過濾網，且所述下過濾網通過對壓滾筒裝置組后安裝在上出料輥與下出料輥之間，所述上出料輥與下出料輥之間的下過濾網下方安裝有干泥儲存?zhèn)}。
所述干泥儲存?zhèn)}上安裝有刮泥板。
所述對壓滾筒裝置組包括上壓滾筒組，下壓滾筒組，所述上壓滾筒組由3個上壓滾筒組成，所述下壓滾筒組由3個下壓滾筒組成，且所述上壓滾筒與下壓滾筒錯位安裝。
所述下過濾網與濾帶清洗器接觸安裝。
所述船體內分別安裝有上濾網壓緊裝置、下濾網壓緊裝置，所述上濾網壓緊裝置與第二脫水輥相連，所述下濾網壓緊裝置通過導輪與下過濾網抵觸安裝。
所述船體上安裝有吸泥器升降液壓油缸，所述吸泥器升降液壓油缸通過連桿與吸泥器升降導柱相連;所述吸泥器升降導柱外套接有吸泥器升降導套，所述吸泥器升降導套上安裝有吸泥器后傾軸座，所述吸泥器后傾軸座上安裝有吸泥器后傾液壓油缸。
所述船體上分別安裝有發電機倉風冷系統、發電機及液壓系統，所述發電機倉風冷系統上安裝有消音器。
所述吸泥器上安裝有水底影像探頭。
所述船體上還安裝有干泥輸送帶。
本發明的有益效果是：一種污泥壓濾干化水陸兩用系統，其結構簡單，操作方便，不僅能夠清吸河道淤泥而且能夠過濾干燥污泥，有效提高河道的清理效率
