申請日2015.06.19
公開(公告)日2015.09.23
IPC分類號G06F19/00
摘要
本發明公開了基于GA-LSSVM模型預測膜蒸餾水處理系統中膜污染趨勢的方法，首先利用LSSVM算法建立膜蒸餾污水處理過程的預測模型;其次分別在擬穩定狀態和非穩定狀態下，利用GA算法優化預測模型的參數;然后分別在擬穩定狀態和非穩定狀態下，利用優化的預測模型對膜通量以及膜污染阻力的變化趨勢進行預測，并分析膜蒸餾的基本操作參數對膜通量和膜污染阻力的影響;最后對預測結果進行靈敏度分析計算，確定出影響膜通量和膜污染阻力的主導因素。本發明利用GA-LSSVM實時預測膜通量以及膜污染阻力變化情況，將膜蒸餾基本操作參對膜污染的影響明晰化、量化。

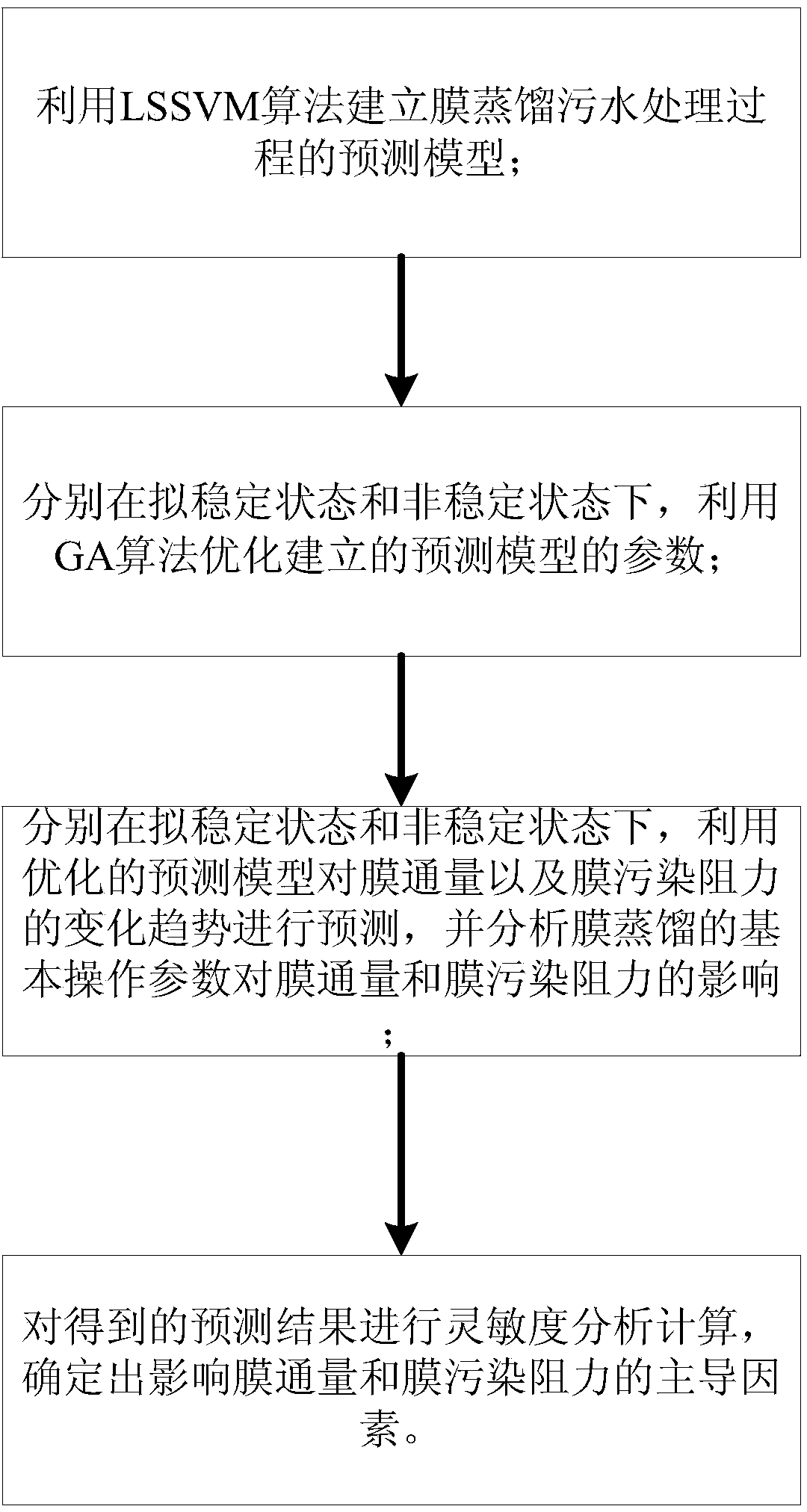

摘要附圖
權利要求書
1.基于GA-LSSVM模型預測膜蒸餾水處理系統中膜污染趨勢的方法，其特 征在于，包括以下步驟：
(1)利用LSSVM算法建立膜蒸餾污水處理過程的預測模型;
(2)分別在擬穩定狀態和非穩定狀態下，利用GA算法優化步驟(1)建立 的預測模型的參數;
(3)分別在擬穩定狀態和非穩定狀態下，利用步驟(2)優化的預測模型對 膜通量以及膜污染阻力的變化趨勢進行預測，并分析膜蒸餾的基本操作參數對膜 通量和膜污染阻力的影響;
(4)對步驟(3)得到的預測結果進行靈敏度分析計算，確定出影響膜通量 和膜污染阻力的主導因素。
2.根據權利要求1所述基于GA-LSSVM模型預測膜蒸餾水處理系統中膜污 染趨勢的方法，其特征在于，步驟(1)的具體過程如下：
首先，輸入數據記為X，輸出數據記為Y，這些數據分為訓練數據和測試數 據，所述訓練數據的集合記為A={(x1,y1),…,(xi,yi),…,(xN,yN)}，其中，xi∈X，yi∈Y， 1≤i≤N，N為訓練數據集合的大小，利用非線性映射函數建立如下式(1)的回歸 模型，將輸入數據X映射到高維特征空間，
式(1)中，w為權值，b為偏置項，為非線性映射函數;
然后，建立式(2)所示的LSSVM優化問題，
式(2)中，ξi為松弛因子，ξi>0，γ為正則常數;
最后，構造式(3)所示的拉格朗日函數，求解LSSVM最優化問題，
式(3)中，ai為拉格朗日乘數;分別對w,b,ξi,ai求偏導數，并令偏導數為0，消 去w和ξi，得式(4)，
式(4)中，Y=[y1,...,yN]T，1N=[1,...,1]T，a=[a1,...,aN]T，IN為N×N的單位矩陣， Ω為N×N的矩陣，它的第i行第j列的元素κ(xi,xj) 是內核函數。
3.根據權利要求2所述基于GA-LSSVM模型預測膜蒸餾水處理系統中膜污 染趨勢的方法，其特征在于：所述內核函數為徑向基函數：
式(5)中，σ2為內核參數。
4.根據權利要求3所述基于GA-LSSVM模型預測膜蒸餾水處理系統中膜污 染趨勢的方法，其特征在于：步驟(2)中所述利用GA算法優化的參數包括正 則常數γ和內核參數σ2。
5.根據權利要求2所述基于GA-LSSVM模型預測膜蒸餾水處理系統中膜污 染趨勢的方法，其特征在于，步驟(3)的具體過程為，分別在擬穩定狀態和非 穩定狀態下進行如下操作：
將溫度差、錯流速度、進水pH、膜孔徑和膜蒸餾處理時間作為預測模型的 輸入數據，將膜通量和膜污染阻力作為預測模型的輸出數據，每次僅改變溫度差、 錯流速度、進水pH、膜孔徑和膜蒸餾處理時間中的一個參數，保證其他參數不 變，運用GA算法優化LSSVM模型的參數，并將優化后的參數代入LSSVM模 型進行預測，再利用均方根誤差RMSE和回歸系數R2這兩個評價參數對預測性 能進行評價，當RMSE越接近于0且R2越接近于1時，表明預測性能越好。
6.根據權利要求1所述基于GA-LSSVM模型預測膜蒸餾水處理系統中膜污 染趨勢的方法，其特征在于：在步驟(4)中，分別采用斯皮爾曼相關性、伽馬 相關性、肯德爾相關性和皮爾遜相關性對預測結果進行靈敏度分析計算。
說明書
基于GA-LSSVM模型預測膜蒸餾水處理系統中膜污染趨勢的方法
技術領域
本發明屬于膜蒸餾技術、污水廢水處理領域，特別涉及了基于GA-LSSVM 模型預測膜蒸餾水處理系統中膜污染趨勢的方法。
背景技術
近年來，膜分離技術發展迅速，包括納濾膜、超濾膜、反滲透膜、膜蒸餾， 它們的快速發展為城市污水處理和工業廢水處理提供新途徑。膜蒸餾是基于氣液 平衡及傳熱傳質原理的熱驅動過程，以微孔疏水膜為介質，在膜兩側蒸氣壓差的 作用下，進水中的揮發性組分以蒸汽形式透過膜孔，在膜的低溫側冷凝為液態， 而非揮發性組分留在熱側進料液中，從而達到分離并去除污染物的目的。膜蒸餾 技術應用于污水處理過程的優點在于：1、膜蒸餾濃縮過程在常壓下進行，設備 簡單，操作方便;2、在非揮發性水溶液的膜蒸餾過程中，僅有水蒸氣能透過疏 水膜孔，因此出水水質好;3、與反滲透相比，鹽濃度以及濃差極化對膜蒸餾影 響較小，因此可以處理含有高濃度無機鹽的溶液，甚至可以將溶液濃縮到過飽和 狀態。
然而，利用膜蒸餾技術處理污水最主要的限制來源于膜污染，膜污染會嚴重 導致膜通量的降低，膜蒸餾處理效率的下降。此外，膜污染還將增加額外的膜清 洗費用，縮短膜的使用壽命，并且因污水處理過程中需要頻繁地更換新膜，而增 加了處理費用。膜的運行過程中，其污染程度主要取決于3個因素：1、系統的 運行參數;2、進水水質;3、膜本身性能。由于膜分離過程的非線性特征以及膜 污染與系統操作參數之間關系的模糊性，導致了膜蒸餾處理過程中，其基本操作 參數(比如：溫度差、錯流速度、進水pH、膜孔徑、溶質粒子的粒徑大小等) 對膜污染的具體量化的影響還不明晰，有待進一步的研究。因此，為探明系統操 作參數對膜污染的具體影響并將這種影響進行量化，需對膜蒸餾處理過程進行數 學模擬，即建立膜蒸餾污水處理過程的預測模型。
目前，用于預測膜分離過程的數學模型大致分為兩類：1、理論模型(參數 模型);2、非參數模型;其中理論模型是基于機理知識的(即基本參數對膜污染 的影響機理)，要求對相應的膜污染影響機理非常了解，才可以應用理論模型進 行膜污染預測，但運算復雜、計算處理費用昂貴。而非參數模型則不需要對相應 機理(基本參數對膜污染的影響機理)了解得很透徹，彌補了理論模型存在的弊 端。由于膜蒸餾處理過程的復雜性以及基本操作參數對膜污染影響機理的不明確 性，因此需要選取合適的非參數模型對膜蒸餾過程進行預測。目前，應用較多的 算法模型有很多，包括GP(遺傳規劃算法)、模糊系統、ANN(人工神經網絡) 等，其中當前應用最多的是ANN模型，它被廣泛運用于各種膜分離處理過程(例 如：微濾MF、超濾UF、反滲透RO、納濾NF、電滲析ED),其中ANN還成功 用于膜蒸餾過程的模擬預測。但是ANN存在以下缺點：1、預測結果僅為局部 極小值，而非全局極小值;2、難以確定其網絡拓撲結構;3、易出現過度擬合問 題。
發明內容
為了解決上述背景技術提出的技術問題，本發明旨在提供基于GA-LSSVM 模型預測膜蒸餾水處理系統中膜污染趨勢的方法，利用GA-LSSVM實時預測膜 通量以及膜污染阻力變化情況，將膜蒸餾基本操作參對膜污染的影響明晰化、量 化。
為了實現上述技術目的，本發明的技術方案為：
基于GA-LSSVM模型預測膜蒸餾水處理系統中膜污染趨勢的方法，包括以 下步驟：
(1)利用LSSVM算法建立膜蒸餾污水處理過程的預測模型;
(2)分別在擬穩定狀態和非穩定狀態下，利用GA算法優化步驟(1)建立 的預測模型的參數;
(3)分別在擬穩定狀態和非穩定狀態下，利用步驟(2)優化的預測模型對 膜通量以及膜污染阻力的變化趨勢進行預測，并分析膜蒸餾的基本操作參數對膜 通量和膜污染阻力的影響;
(4)對步驟(3)得到的預測結果進行靈敏度分析計算，確定出影響膜通量 和膜污染阻力的主導因素。
步驟(1)的具體過程如下：
首先，輸入數據記為X，輸出數據記為Y，這些數據分為訓練數據和測試數 據，所述訓練數據的集合記為A={(x1,y1),…,(xi,yi),…,(xN,yN)}，其中，xi∈X，yi∈Y， 1≤i≤N，N為訓練數據集合的大小，利用非線性映射函數建立如下式(1)的回歸 模型，將輸入數據X映射到高維特征空間，
式(1)中，w為權值，b為偏置項，為非線性映射函數;
然后，建立式(2)所示的LSSVM優化問題，
式(2)中，ξi為松弛因子，ξi>0，γ為正則常數;
最后，構造式(3)所示的拉格朗日函數，求解LSSVM最優化問題，
式(3)中，ai為拉格朗日乘數;分別對w,b,ξi,ai求偏導數，并令偏導數為0，消 去w和ξi，得式(4)，
式(4)中，Y=[y1,...,yN]T，1N=[1,...,1]T，a=[a1,...,aN]T，IN為N×N的單位矩陣， Ω為N×N的矩陣，它的第i行第j列的元素κ(xi,xj) 是內核函數。
所述內核函數采用徑向基函數：
式(5)中，σ2為內核參數。
步驟(2)中所述利用GA算法優化的參數包括正則常數γ和內核參數σ2。
步驟(3)的具體過程為，分別在擬穩定狀態和非穩定狀態下進行如下操作：
將溫度差、錯流速度、進水pH、膜孔徑和膜蒸餾處理時間作為預測模型的 輸入數據，將膜通量和膜污染阻力作為預測模型的輸出數據，每次僅改變溫度差、 錯流速度、進水pH、膜孔徑和膜蒸餾處理時間中的一個參數，保證其他參數不 變，運用GA算法優化LSSVM模型的參數，并將優化后的參數代入LSSVM模 型進行預測，再利用均方根誤差RMSE和回歸系數R2這兩個評價參數對預測性 能進行評價，當RMSE越接近于0且R2越接近于1時，表明預測性能越好。
在步驟(4)中，分別采用斯皮爾曼相關性、伽馬相關性、肯德爾相關性和 皮爾遜相關性對預測結果進行靈敏度分析計算。
采用上述技術方案帶來的有益效果：
本發明采用最小二乘支持向量機LSSVM來建立預測模型，克服了常用模型 的缺點，其適應性和預測性能較好，預測的速度也更快;本發明選用遺傳算法 GA對LSSVM模型參數進行優化，具有既可處理離散變量又可處理連續變量、 針對非線性目標以及不需要梯度信息來約束函數等優點，優化精度較高;本發明 還對預測結果進行靈敏度分析計算，篩選出影響膜通量以及膜污染阻力的主導因 素。
